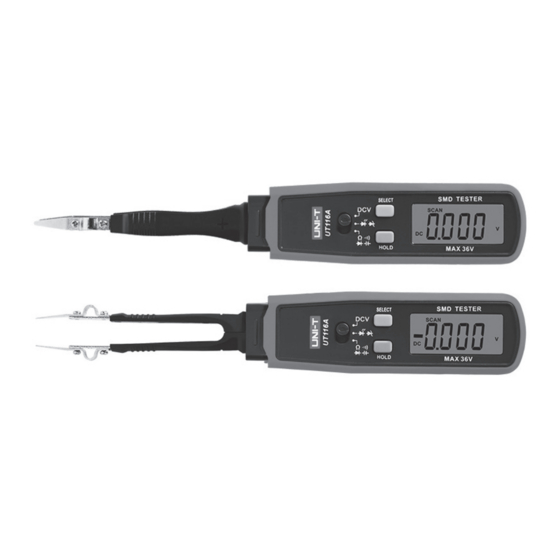

- Seite 1 SMD-Digital-Multimeter/Tester UT 116A/C – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Beschreibung und Funktion ...................3 Bestimmungsgemäßer Einsatz ..................4 Sicherheits-, Service- und Betriebshinweise .............4 Bedien- und Anzeigeelemente, Inbetriebnahme ............6 Messungen ........................10 Spannungsmessung UT116A, Batterietest UT116C ..........10 Widerstand, Kapazität, Diodentest, Durchgangsprüfung (R/C/D) ....11 Halbleiterstrecken-/LED-Test ..................13 Batterie einlegen, Batteriewechsel ................14 Wartung, Lagerung und Pflege ................... -
Seite 3: Beschreibung Und Funktion
Bitte lesen Sie diese Anleitung vor der Benutzung des Gerätes voll- ständig, bewahren Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. 1. Beschreibung und Funktion Das Pentype-SMD-Digitalmultimeter UT116 ist ein kompaktes Messgerät für das einfache Messen in SMD-Schaltungen bzw. -
Seite 4: Bestimmungsgemäßer Einsatz
2. Bestimmungsgemäßer Einsatz Das Messgerät ist für die Erfassung und Anzeige elektrischer Messwerte im in den Technischen Daten dieser Bedienungsanleitung angegebenen Wertebereichen und Messumgebungen vorgesehen. Der Einsatz darf nur in trockener, staubfreier Umgebung erfolgen. Der Einsatz darf nicht in explosionsgefährdeten Umgebungen erfolgen. Das Gerät entspricht den Bestimmungen der EN 61326-1:2013, EN 61326-2- 2:2013, max. - Seite 5 sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. · Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände und darf nicht im Zugriffsbereich von Kindern aufgestellt, gelagert oder betrieben werden. ·...
-
Seite 6: Bedien- Und Anzeigeelemente, Inbetriebnahme
durch diese Bedienungsanleitung klärbaren Funktionsproblemen nehmen Sie das Gerät sofort außer Betrieb und konsultieren Sie unseren Service zu einer Beratung bzw. eventuellen Reparatur. Beachten Sie die in unseren AGB bzw. Publikationen angegebenen Service-Hin- weise bezüglich einer Service-Abwicklung und technischer Beratung. ·... - Seite 7 Tasten-/Schalterfunktionen/Display Taste Funktion, Beschreibung HOLD* Jeweils kurz drücken: Speicherung des letzten Messwertes im Display bzw. Rückkehr zur laufenden Messung SELECT Jeweils kurz drücken: Umschalten der Mess-Funktion in der RCD-Messart Ca. 2 s drücken: Gerät ausschalten** (UT116A bei RCD-Messung) Länger drücken: Gerät neu starten Funktionswahl Auswahl zwischen den Messfunktionen R/C/D, Halbleitertest und * Hat sich das UT116A automatisch im Non-Scan-Mode abgeschaltet und wird wieder durch eine der Tasten HOLD oder SELECT eingeschaltet, geht es in den...
- Seite 8 Bedeutung Automatische Bauteilerkennung Automatische Messbereichswahl Data Hold aktiv Diodentest Durchgangstest Kapazitätsmessung Widerstandsmessung Spannungsmessung Batterie-Leer-Warnung...
-
Seite 9: Automatische Bauteilerkennung (Nur Ut116A)
Inbetriebnahme, Bedienung · Legen Sie entsprechend Kapitel 7 (Batteriewechsel) neue Batterien in das Gerät ein. Beachten Sie dort aufgeführten Sicherheits- und Montagehinweise. Achtung - Batteriewarnung! Um falsche Messwerte und damit eventuelle elektrische Unfälle bzw. Überlastung des Messgerätes zu vermeiden, bald- möglichst die Bat- terie wechseln, sobald dieses Zeichen erscheint. -
Seite 10: Messungen
5. Messungen 5.1 Spannungsmessung, Gleichspannung (UT116A), Batterietest (UT116C) Die Eingangsspannung darf nicht den Wert 36 V DC überschreiten Messspitzen immer am isolierten Halter erfassen, niemals die blan- ken Messspitzen berühren! Nach jeder Messung Messspitzen/Messleitungen vom Messobjekt entfernen. Nicht in Schaltungen messen, in denen unbekannte Spannungen anliegen könnten - höchste Messspannung 36 V DC! ·... -
Seite 11: Widerstand, Kapazität, Diodentest, Durchgangsprüfung (R/C/D)
5.2 Widerstand, Kapazität, Diodentest, Durchgangsprüfung (R/C/D) Schalten Sie die Spannung in der Messschaltung ab und entla- den Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nach jeder Messung Messspitzen/Messleitungen vom Messobjekt entfernen. - Seite 12 · Legen Sie die Messspitzen an das Messobjekt an. Beim UT116A erfolgt jetzt die automatische Wahl der Messart (C) und des Be- reichs. · Erscheint ein OL in der Anzeige, ist der Wert größer als der maximale Messwert (siehe Technische Daten), oder das Messobjekt ist defekt (unterbrochen). Durchgangsprüfung ·...
-
Seite 13: Halbleiterstrecken-/Led-Test
· Beim UT116A erfolgt jetzt die automatische Wahl der Messart und die Ergebnis- anzeige. · Bei richtiger Polung wird die Durchlassspannung der Diode (0,5 - 0,8 V) ange- zeigt. · Erscheint ein OL in der Anzeige, ist die Halbleiterstrecke unterbrochen oder sie wird in Sperrrichtung gemessen. -
Seite 14: Batterie Einlegen, Batteriewechsel
6. Batterien einlegen, Batteriewechsel Vor Öffnen des Gerätes alle Messspitzen/Messleitungen von Mess- objekten entfernen! Erst wieder mit dem Gerät arbeiten, wenn dieses vollständig ver- schlossen ist. · Wechseln Sie die Batterien, sobald das Batteriesymbol (siehe S. 8) im Display erscheint, das Gerät beim Einschalten ein Tonsignal abgibt und sich dann wie- der abschaltet oder das Gerät beim LED-Test abschaltet und neu startet. -
Seite 15: Technische Grunddaten
· Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Nicht auf das Dis- play drücken! Bei stärkeren Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet sein. Keine Reinigungsmittel und Chemikalien einset- zen! Nach Einsatz eines feuchten Tuchs mit der Wiederinbetriebnahme warten, bis das Gerät völlig abgetrocknet ist! ·... -
Seite 16: Messbereiche
Genauigkeitsangaben spezifiziert für ein Jahr, bei 23°C ±5°C und max. rel. Luft- feuchtigkeit von 75%; außerhalb 23°C ±5°C: Temperaturkoeffizient= 0,1 x (spezif. Genauigkeit) in °C 9. Messbereiche UT116A: DCV: max. Messspannung/Überlastschutz: 36 VDC Bereich Auflösung Genauigkeit 36 V 0,1 V ±(1,5%+5Digit) UT116C: Batterietest, Laststrom 10 mA Leerlauf-Messspannung 3,0 V, Teststrom 2mA... - Seite 17 Widerstand: Bereich UT116A/C Auflösung Genauigkeit 300/600 Ω 0,1 Ω ±(1,5%+5Digit) 3/6 kΩ 1 Ω 30/60 kΩ 0,01 kΩ 300/600 kΩ 0,1 kΩ 3/6 MΩ 0,001 MΩ 30/60 MΩ 0,01 MΩ ±(2,5%+5Digit) Leerlauf-Messspannung bis 21V (automatisch angepasst), Halbleitertest: Messstrom 1 mA...
- Seite 18 Kapazität: Bereich UT116A/C Auflösung Genauigkeit 3/6 nF 1 pF ±(3%+50Digit) 30/60 nF 0,01 nF ±(2,5%+5Digit) 300/600 nF 0,1 nF 3/6 µF 0,001 µF 30/60 µF 0,01 µF 300/600 µF 0,1 µF ±(5%+5Digit) 3/6 mF 1 µF k.A. 30/60 mF 10 µF Nicht spezifiziert...
-
Seite 19: Entsorgungshinweise
örtlichen Batteriesammelstelle, geben Sie sie an uns oder an Verkaufsstellen zurück, die Batterien und Akkus verkaufen! Impressum © 12/2019 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.
