3.6.6 Montage des Kühlschmiermittelbehälters und Späneförderers
VORSICHT!
Hohes Eigengewicht des Späneförderers.
Zur Montage des Späneförderers in den Kühlschmiermittelbehälter sind mehrere
Personen erforderlich. Der Späneförderer ist mit Ringschrauben für Montagezwecke
ausgestattet.

Den Kühlschmiermittelbehälter ( 1 ) etwas unter die CNC Maschine schieben.

Die Räder ( 2 ) am Späneförderer montieren.

Den Späneförderer ( 3 ) in den Kühlschmiermittelbehälter schieben und die Räder in der
richtigen Höhe einstellen. Den Späneförderer am Kühlschmiermittelbehälter fest schrauben.

Die Ringschrauben ( 9 ) im Innenraum des Späneförderers demontieren. Für Reinigungs-
zwecke zum Ausbau des Späneförderers dann wieder montieren.

Danach den Kühlschmiermittelbehälter vollständig unter die Maschine schieben

Jetzt kann mit der Montage der Kühlschmiermittelpumpen begonnen werden.
1
Achten Sie darauf, dass der Kühlschmiermittelbehälter korrekt unter der CNC Maschine aus-
gerichtet ist. Die Füllstandsanzeige befindet sich hinten rechts.
DE
F120X
Seite 32
®

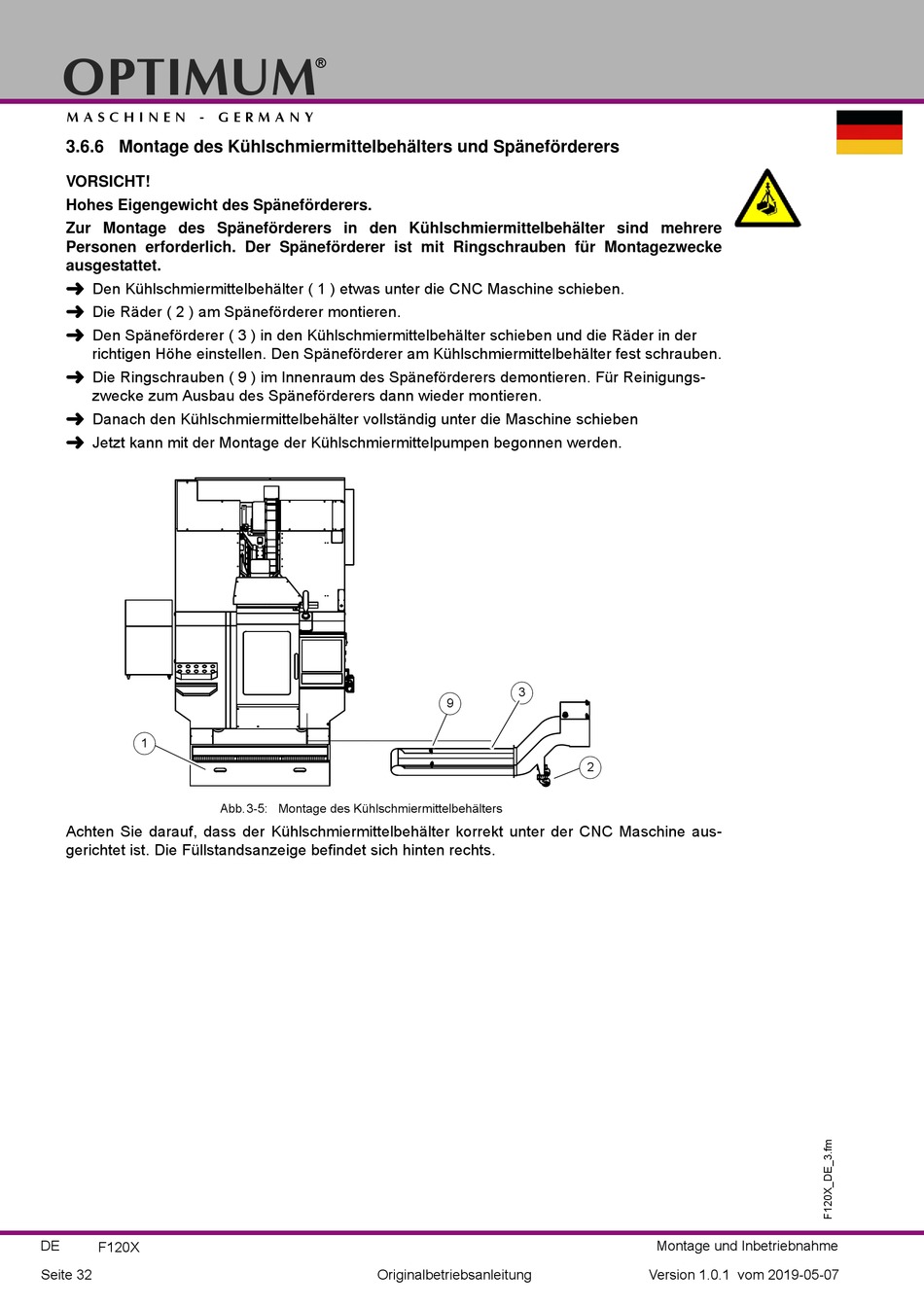

Abb.3-5: Montage des Kühlschmiermittelbehälters
Originalbetriebsanleitung
3
9
2
Montage und Inbetriebnahme
