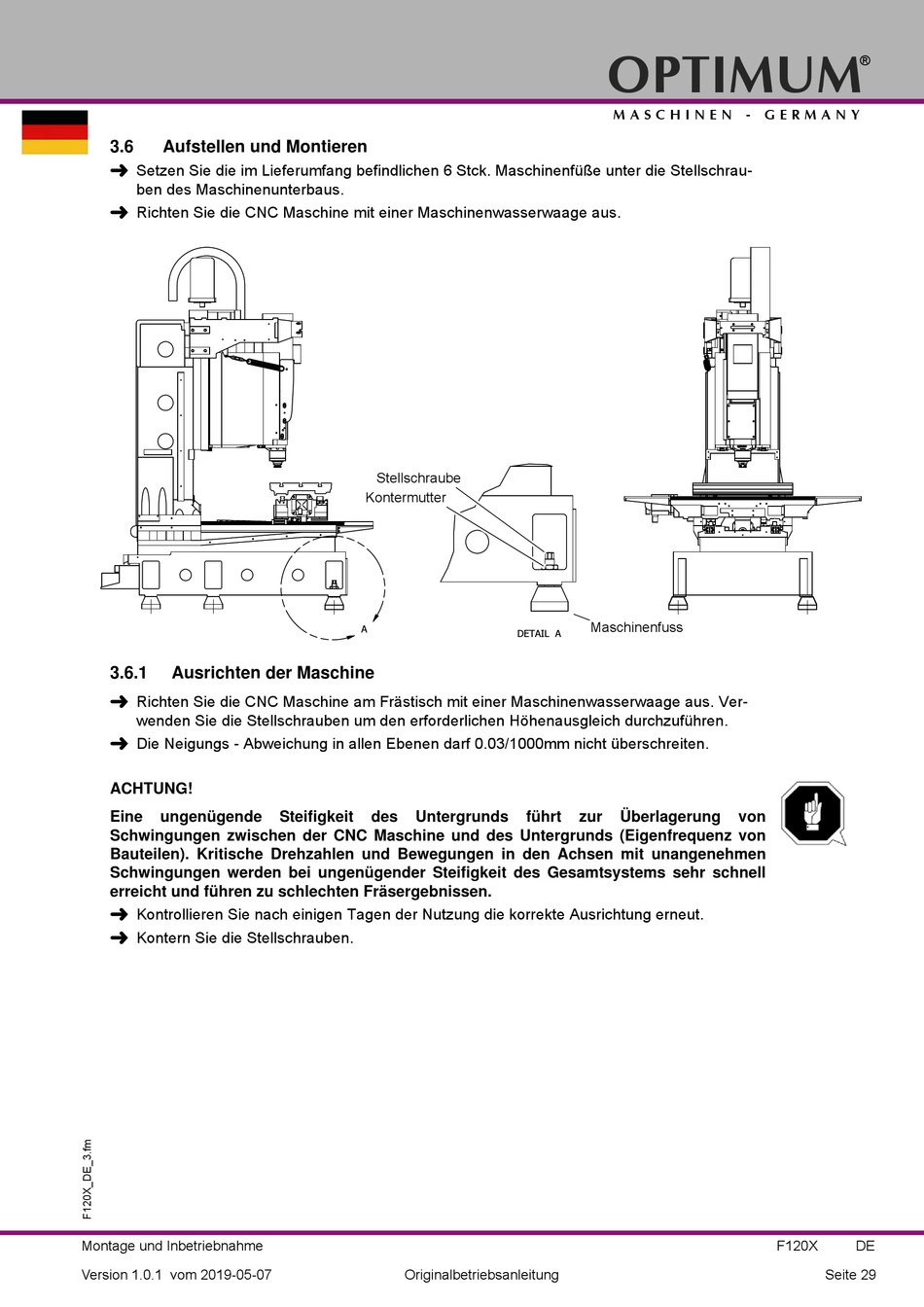

3.6

Aufstellen und Montieren


Setzen Sie die im Lieferumfang befindlichen 6 Stck. Maschinenfüße unter die Stellschrau-
ben des Maschinenunterbaus.

Richten Sie die CNC Maschine mit einer Maschinenwasserwaage aus.
3.6.1

Ausrichten der Maschine


Richten Sie die CNC Maschine am Frästisch mit einer Maschinenwasserwaage aus. Ver-
wenden Sie die Stellschrauben um den erforderlichen Höhenausgleich durchzuführen.

Die Neigungs - Abweichung in allen Ebenen darf 0.03/1000mm nicht überschreiten.
ACHTUNG!
Eine ungenügende
Schwingungen zwischen der CNC Maschine und des Untergrunds (Eigenfrequenz von
Bauteilen). Kritische Drehzahlen und Bewegungen in den Achsen mit unangenehmen
Schwingungen werden bei ungenügender Steifigkeit des Gesamtsystems sehr schnell
erreicht und führen zu schlechten Fräsergebnissen.

Kontrollieren Sie nach einigen Tagen der Nutzung die korrekte Ausrichtung erneut.

Kontern Sie die Stellschrauben.
Montage und Inbetriebnahme
Version 1.0.1 vom 2019-05-07
Stellschraube
Kontermutter
A
Steifigkeit des Untergrunds
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Maschinenfuss
DETAIL A
führt zur Überlagerung
®
von
F120X DE
Seite 29
