OPTIMUM
M A S C H I N E N - G E R M A N Y
Nr.
Werkzeugwechselsystem
1
Frässpindel
2
Ölkühler für Spindel
3
Werkzeugablage
4
Späneförderer
5
Maschinenschraubstock (optional)
6
Drucktaster Antriebsspanung Ein
18
Schaltet den Steuerkreis der Servomotoren
7.2.1

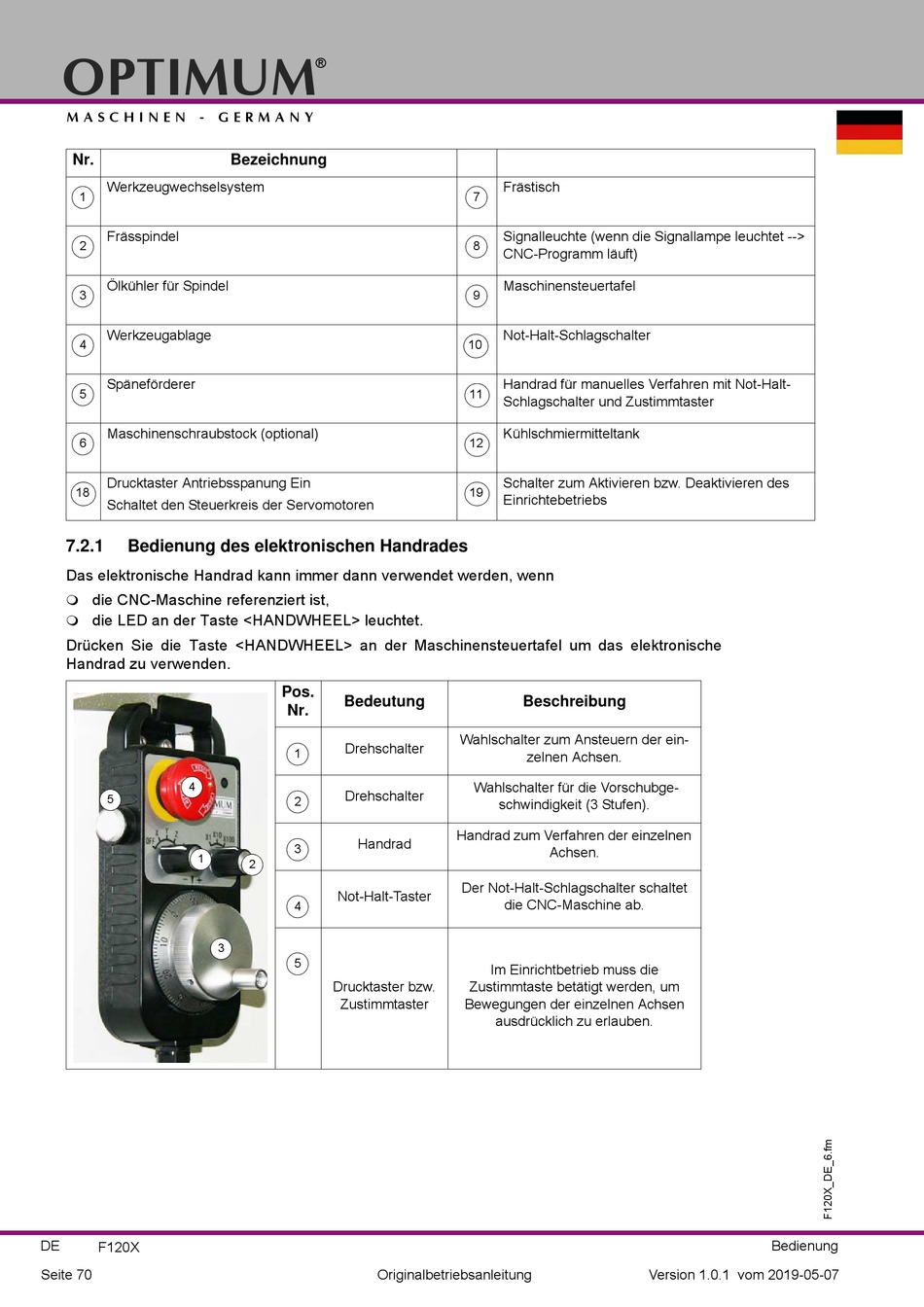

Bedienung des elektronischen Handrades
Das elektronische Handrad kann immer dann verwendet werden, wenn
die CNC-Maschine referenziert ist,
die LED an der Taste <HANDWHEEL> leuchtet.
Drücken Sie die Taste <HANDWHEEL> an der Maschinensteuertafel um das elektronische
Handrad zu verwenden.
4
5
1
DE
F120X
Seite 70
®
Bezeichnung
Pos.
Bedeutung
Nr.
Drehschalter
1
Drehschalter
2
Handrad
3
2
Not-Halt-Taster
4
3
5
Drucktaster bzw.
Zustimmtaster
Originalbetriebsanleitung
Frästisch
7
Signalleuchte (wenn die Signallampe leuchtet -->
8
CNC-Programm läuft)
Maschinensteuertafel
9
Not-Halt-Schlagschalter
10
Handrad für manuelles Verfahren mit Not-Halt-
11
Schlagschalter und Zustimmtaster
Kühlschmiermitteltank
12
Schalter zum Aktivieren bzw. Deaktivieren des
19
Einrichtebetriebs
Beschreibung
Wahlschalter zum Ansteuern der ein-
zelnen Achsen.
Wahlschalter für die Vorschubge-
schwindigkeit (3 Stufen).
Handrad zum Verfahren der einzelnen
Achsen.
Der Not-Halt-Schlagschalter schaltet
die CNC-Maschine ab.
Im Einrichtbetrieb muss die
Zustimmtaste betätigt werden, um
Bewegungen der einzelnen Achsen
ausdrücklich zu erlauben.
Bedienung
Version 1.0.1 vom 2019-05-07
