3.6.7 Montage der Kühlschmiermittelpumpen

Setzen Sie die zwei Kühlschmiermittelpumpen ( 4 ) in die jeweilige Aufnahme der Kühl-
schmiermittelwanne. Verschrauben Sie die Kühlschmiermittelpumpen auf der Kühlschmier-
mittelwanne ( 5 ).

Den Ablaufschlauch ( 6 ) des Ölabscheiders ( 8 ) mit der Wanne verbinden.
4
8
4
8 7

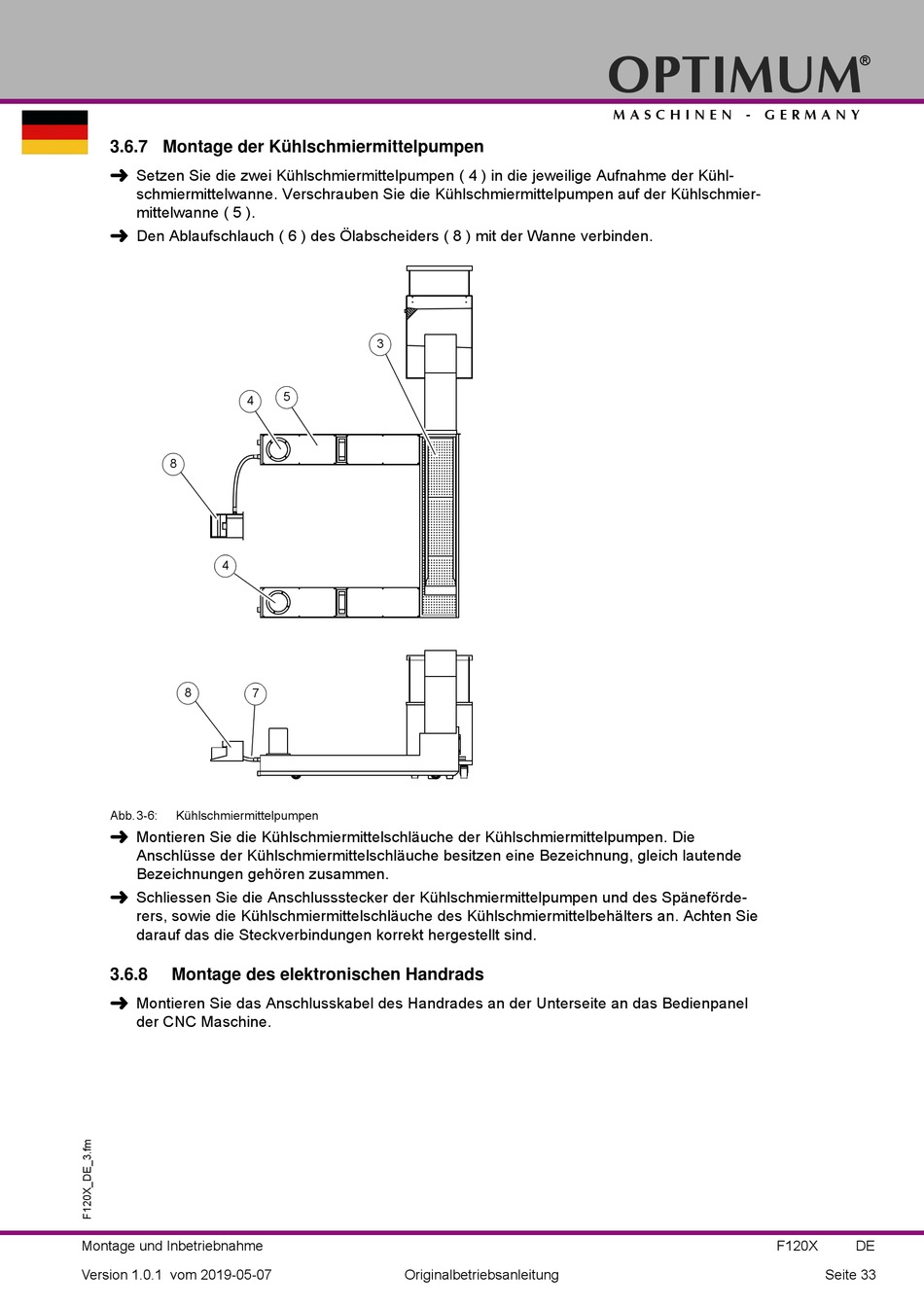

Abb.3-6: Kühlschmiermittelpumpen

Montieren Sie die Kühlschmiermittelschläuche der Kühlschmiermittelpumpen. Die
Anschlüsse der Kühlschmiermittelschläuche besitzen eine Bezeichnung, gleich lautende
Bezeichnungen gehören zusammen.

Schliessen Sie die Anschlussstecker der Kühlschmiermittelpumpen und des Späneförde-
rers, sowie die Kühlschmiermittelschläuche des Kühlschmiermittelbehälters an. Achten Sie
darauf das die Steckverbindungen korrekt hergestellt sind.
3.6.8

Montage des elektronischen Handrads


Montieren Sie das Anschlusskabel des Handrades an der Unterseite an das Bedienpanel
der CNC Maschine.
Montage und Inbetriebnahme
Version 1.0.1 vom 2019-05-07
3
5
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
F120X
®
DE
Seite 33
