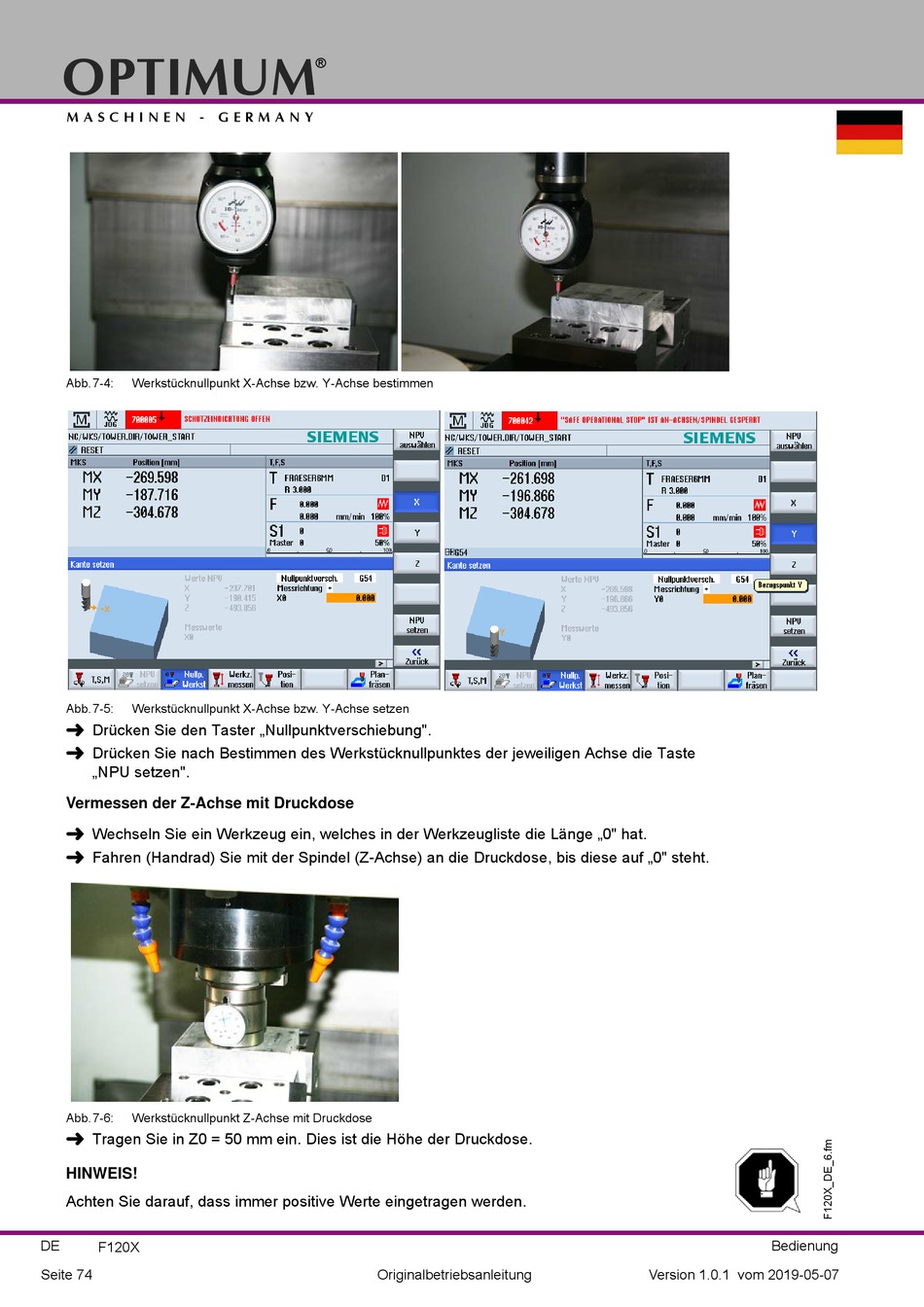

Abb.7-4: Werkstücknullpunkt X-Achse bzw. Y-Achse bestimmen
Abb.7-5: Werkstücknullpunkt X-Achse bzw. Y-Achse setzen

Drücken Sie den Taster „Nullpunktverschiebung".

Drücken Sie nach Bestimmen des Werkstücknullpunktes der jeweiligen Achse die Taste
„NPU setzen".
Vermessen der Z-Achse mit Druckdose

Wechseln Sie ein Werkzeug ein, welches in der Werkzeugliste die Länge „0" hat.

Fahren (Handrad) Sie mit der Spindel (Z-Achse) an die Druckdose, bis diese auf „0" steht.
Abb.7-6: Werkstücknullpunkt Z-Achse mit Druckdose

Tragen Sie in Z0 = 50 mm ein. Dies ist die Höhe der Druckdose.
HINWEIS!
Achten Sie darauf, dass immer positive Werte eingetragen werden.
