Bedienung Ölkühler
Das Hochgeschwindigkeits-Bearbeitungszentrum nutzt das Kühlsystem an mechanischen bau-
teilen der Spindel und Kugelumlaufspindel um eine hohe Bearbeitungsgenauigkeit zu halten.
Das Kühlsystem verhindert Abweichung der Spindelmittellinie oder Wärmeverformung der
Maschine, verhindert Öl Vibration, und verlängert die Lebensdauer der Maschine. Ein separa-
tes Ölkühlsystem wird verwendet, wenn die Maschine mit einer elektronischen Schmierung der
Spindel ausgestattet ist.
Das Kühlsystem besteht aus Ölkühler und Rohrteilen. Das Kühlsystem steuert die Kühlöltem-
peratur mit dem Temperaturregler in dem Ölkühler um die Raumtemperatur zu halten. Die
Pumpe des Ölkühlers speist Kühlöl auf die Kopfplatten der Kugelumlaufspindeln um die
Zunahme der Temperatur innerhalb des zulässigen Bereichs zu halten.
4
5
6

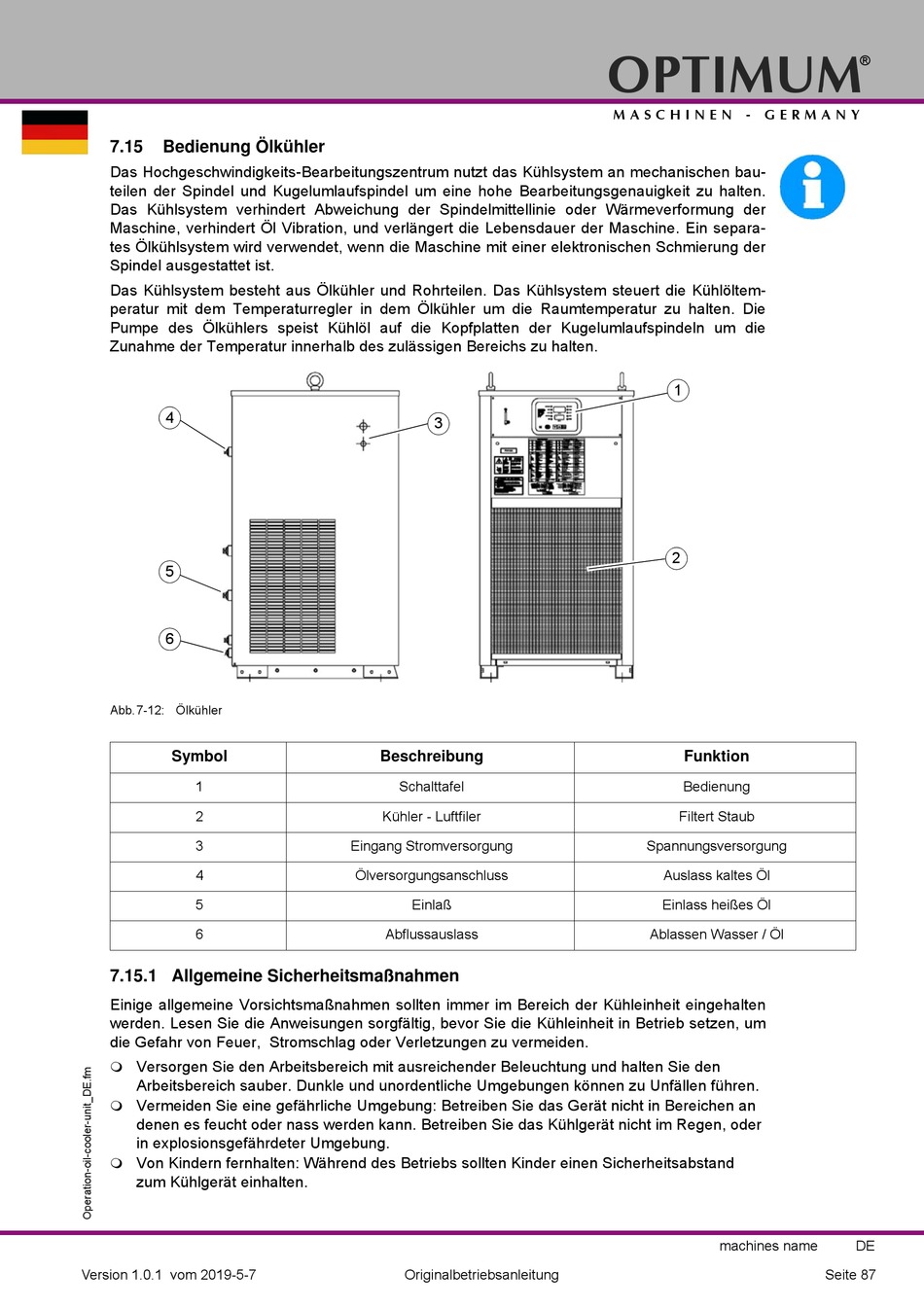

Abb.7-12: Ölkühler
Symbol
1
2
3
4
5
6
7.15.1 Allgemeine Sicherheitsmaßnahmen
Einige allgemeine Vorsichtsmaßnahmen sollten immer im Bereich der Kühleinheit eingehalten
werden. Lesen Sie die Anweisungen sorgfältig, bevor Sie die Kühleinheit in Betrieb setzen, um
die Gefahr von Feuer, Stromschlag oder Verletzungen zu vermeiden.
Versorgen Sie den Arbeitsbereich mit ausreichender Beleuchtung und halten Sie den
Arbeitsbereich sauber. Dunkle und unordentliche Umgebungen können zu Unfällen führen.
Vermeiden Sie eine gefährliche Umgebung: Betreiben Sie das Gerät nicht in Bereichen an
denen es feucht oder nass werden kann. Betreiben Sie das Kühlgerät nicht im Regen, oder
in explosionsgefährdeter Umgebung.
Von Kindern fernhalten: Während des Betriebs sollten Kinder einen Sicherheitsabstand
zum Kühlgerät einhalten.
Version 1.0.1 vom 2019-5-7
3
Beschreibung
Schalttafel
Kühler - Luftfiler
Eingang Stromversorgung
Ölversorgungsanschluss
Einlaß
Abflussauslass
Originalbetriebsanleitung
