6.1 Interne GENIbus aansluiting

Interne communicatie wordt via GENIbus tot stand gebracht.
CU 3X2

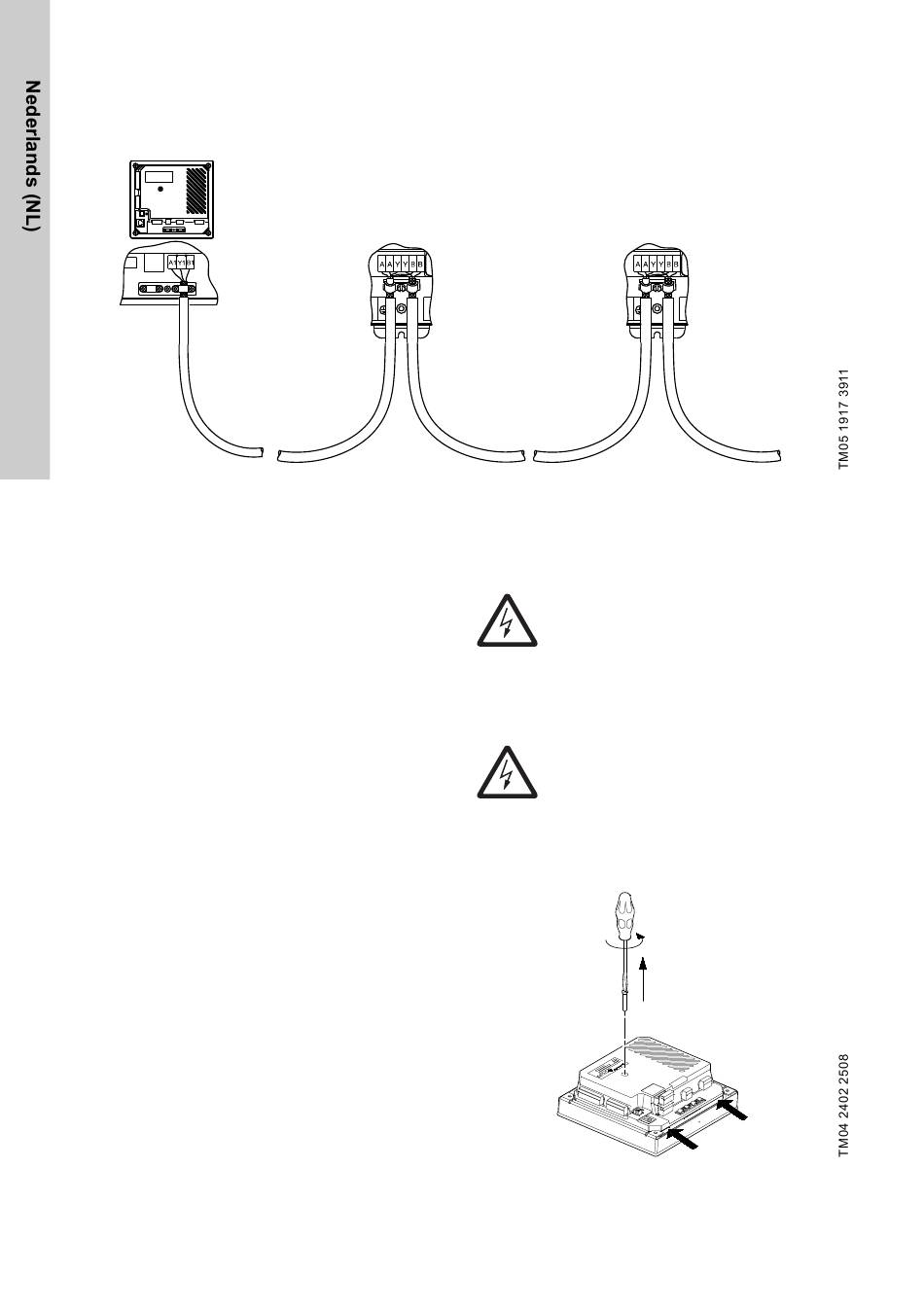

Afb. 9 GENIbus aansluiting
Het moduletype en het aantal modules hangt af van de applicatiesoftware.
6.2 Interfacemodules voor
veldbuscommunicatie
De CU 3X2 kan worden aangesloten op een extern
communicatienetwerk d.m.v een CIM uitbreidings-
module. CIM: Communication Interface Module.
De CIM modules moeten apart worden besteld.
Sluit de CIM module aan zoals beschreven in de
installatie- en bedieningsinstructies die bij de module
worden meegeleverd.
166
Unit n

6.3 De CIM module plaatsen

Waarschuwing
Schakel de voedingspanning naar de CU
3X2 uit voordat de CIM module wordt
geplaatst.
De CIM module moet door geautoriseerd personeel
worden geplaatst.
Waarschuwing
Elektrostatische ontlading (ESD) moet
worden vermeden bij het bevestigen van
de CIM module, bijv. door het dragen van
een antistatische polsband zoals getoond
in afb. 12.
1. Verwijder de schroef in het achterdeksel van de
CU 3X2. Zie afb. 10.
Afb. 10 Het verwijderen van de schroef die het
Unit n+1
achterdeksel vasthoudt
