9.11 Nadomestno baterijo (UPS)

Baterija se lahko priključi na enoto CU 3X2 kot
rezerva pri normalni električni energiji. Baterija se
lahko priključi direktno na enoto CU 3X2 brez
varovalke.
Z rezervno baterijo enoto CU 3X2 se lahko nadaljuje
delovanje kljub motnjam delovanja.
Battery powered
12V dc
0V

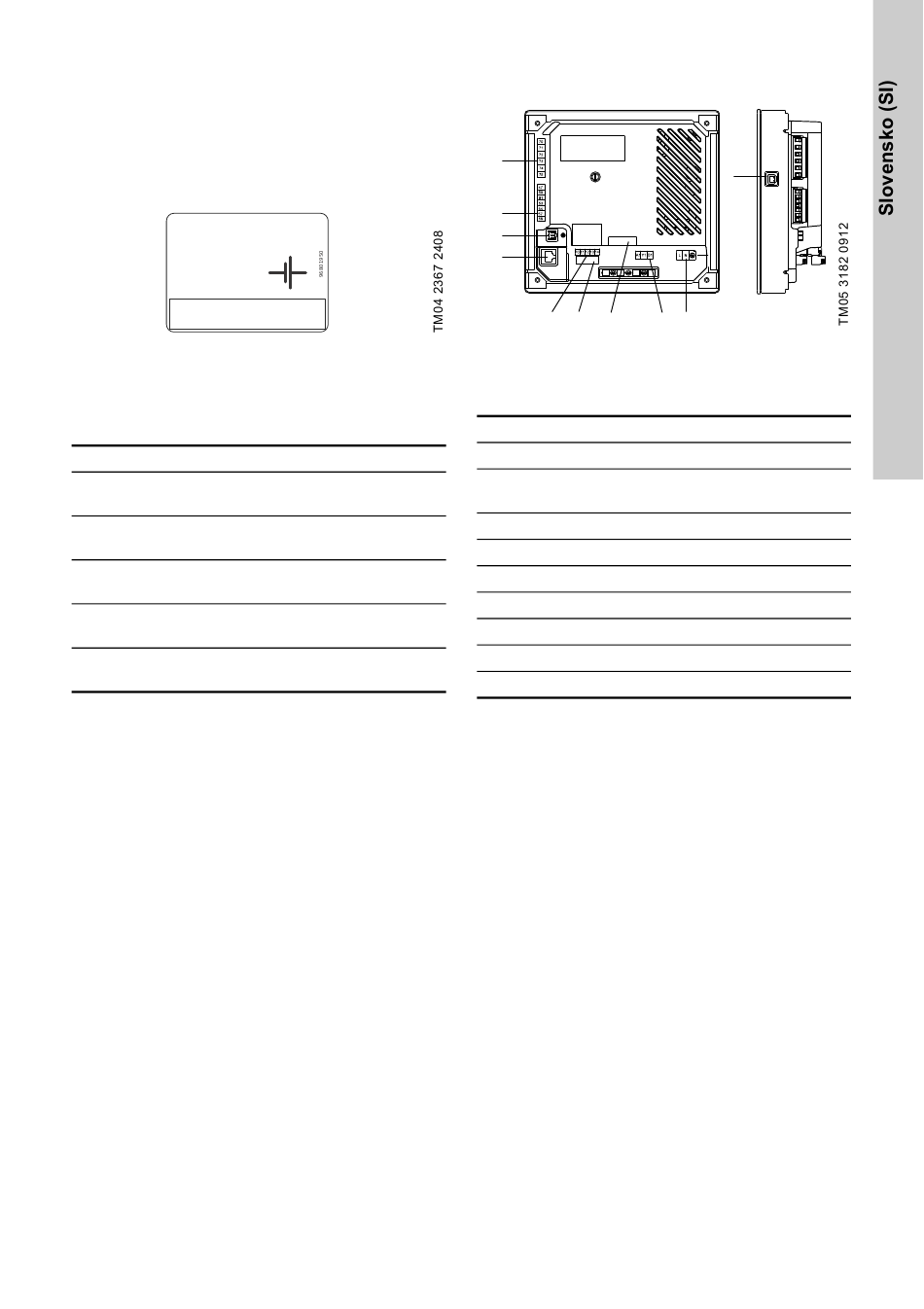

Slika 15 Nalepka za nadomestno baterijo
9.11.1 Podatki o bateriji
Rezervna baterija naj bo skladna s sledečimi
priporočili:
Znamka baterije Power Sonic
Baterija s svinčevo kislino
Tip baterije
AGM tipa
PS 12xxx serije UL R/C pod
Serije baterije
številko MH20845
Nominalna
12 V
napetost
Kapaciteta 40 Ah, priporočljivo
baterije (24 ur, čas delovanja)
Nominalni
8 ur (40 Ah baterija)
obračunljiv čas
9.11.2 Nadzorovanje baterije
Z enoto CU 3X2 lahko opazujemo sledeče:
• Kratki stik
• Napačna polarnost
• Pokvarjena baterija
• Manjkajoča baterija
• Nizka napetost baterije.
12V

9.12 Skupine sponk

10
8
7
6
5 4 3
Slika 16 Skupine sponk
Sponke v skupinah 2, 3, 5 in 6 so izolirane od ostalih
skupin z ojačano izolacijo 2224 VAC.
Skupina 1 Povezava napetosti
Skupina 2 Notranja GENIbus povezava
Fieldbus priključek
Skupina 3
(CIM modul) (ni standarden)
Skupina 4 Priključitev rezervne baterije
Skupina 5 Digitalni vhodi
Skupina 6 Ethernet povezava
Skupina 7 Servisni priključek (GENIbus)
Skupina 8 Analogni vhodi
Skupina 9 USB priključek
Skupina 10 Digitalni izhodi
Vsi kontrolni priključki v skupinah 2, 3, 5 in 6 se
napajajo z napetostjo SELV (posebno nizka zaščitna
napetost).
9
2 1
