Grupp Klemm Tähistus
9 USB-port
70
71 Relee 1
72
73
10
74
Relee 2
75
* GDN on isoleeritud muudest maaühendustest.

11. Hooldus

CU 3X2 on normaalse kasutamise ja töötamise ajal
hooldusvaba. Seda peaks puhastama niiske lapiga.

12. Remont

Seadet CU 3X2 ei saa remontida. Kui see on rikkis,
tuleb see välja vahetada. Vt jaotist
asendamine.

13. CU 3X2 asendamine

1. Lülitage välja CU 3X2 elektrivarustus.
2. Lülitage välja välise elektivarustusega
komponendid.
3. Tähistage üksikud juhtmed vastavate klemmide
numbritega.
4. Ühendage kõik juhtmed lahti.
5. Eemaldage CU 3X2 paneelilt/kilbist.
6. Paigaldage uus seade, nagu kirjeldatud peatükis
5. Mehaaniline paigaldus.
7. Ühendage kõik juhtmed vastavalt tähistustele.
8. Konfigureerige uus CU 3X2 PC Tool abil.
Vaadake kõnealuse toote hooldusjuhendit.

13.1 CIM mooduli asendamine

Vt ka jaotist 6.3 CIM mooduli
1. Lülitage välja CU 3X2 elektrivarustus.
2. Lülitage välja välise elektivarustusega
komponendid.
3. Tähistage üksikud juhtmed vastavate klemmide
numbritega.
4. Eemaldage CIM moodulit fikseerivad kruvid.
5. Eemaldage CIM moodul CU 3X2 küljest.
6. Paigaldage uus CIM moodul.
7. Ühendage CIM moodul vastavalt uue CIM
mooduliga tarnitud paigaldus- ja
kasutusjuhendile.
Andmed
USB 2.0, tüüp B
C
NO
NC
C
NO
NC
13. CU 3X2
paigaldamine.
14. Mõõtmed

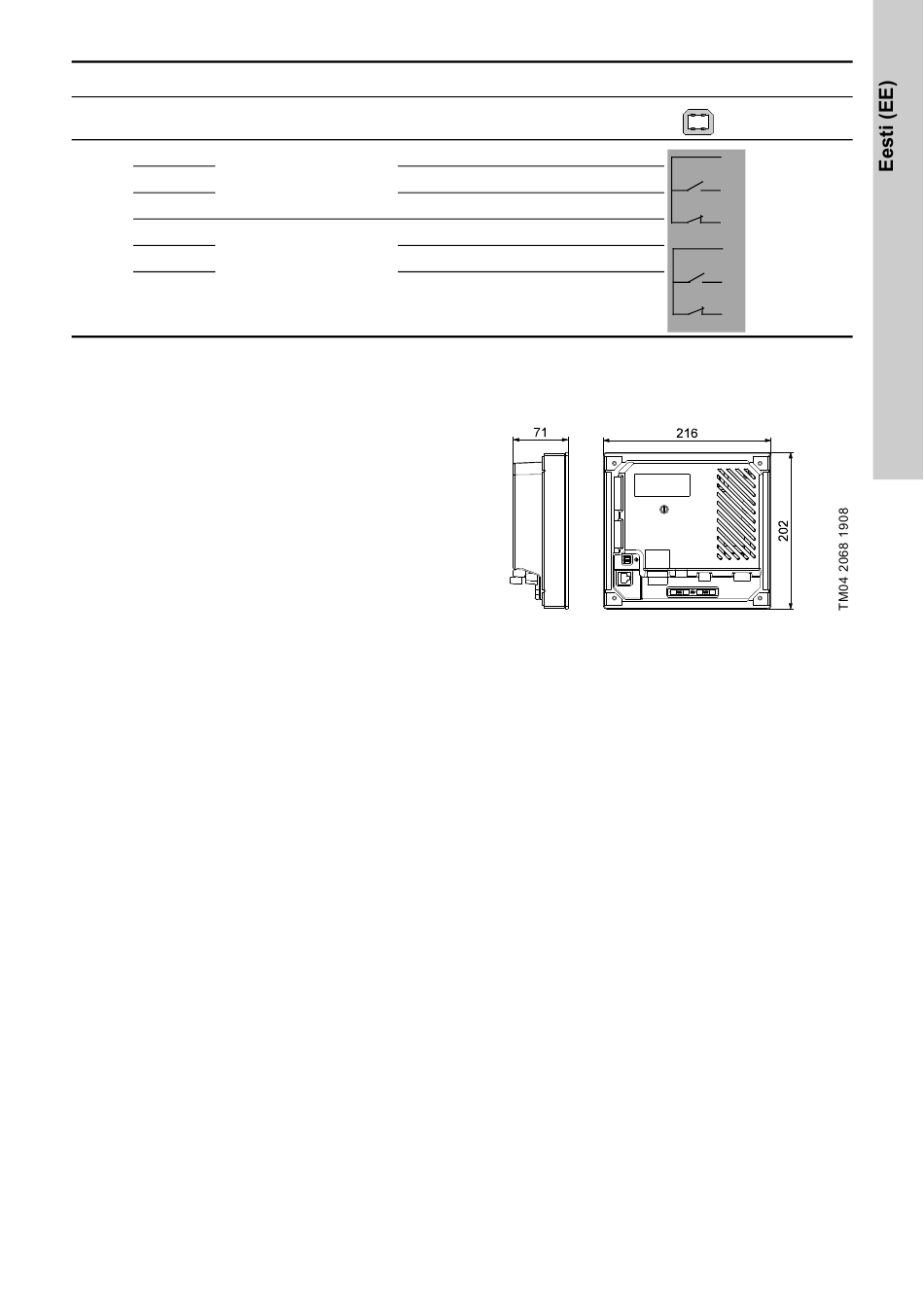

Joonis 17 Mõõtskeem

15. Utiliseerimine

Käesolev toode või selle osad tuleb utiliseerida
keskkonnasõbralikul viisil:
1. Kasutage kohaliku avaliku või erasektori
jäätmekogumisteenust.
2. Kui see pole võimalik, võtke ühendust lähima
Grundfosi esinduse või hooldusfirmaga.
Skeem
70
71
72
73
74
75
