3. Идентификация
CU 3Х2 може да се идентифицира посредством
табелата с данни на гърба на модула.
Вижте фиг. 3.
1
CU 362
Type
98146953 - VO1
Product No.
100-240 VAC 50/60Hz - Max. 22W
U
N
30 XP
Made in Thailand

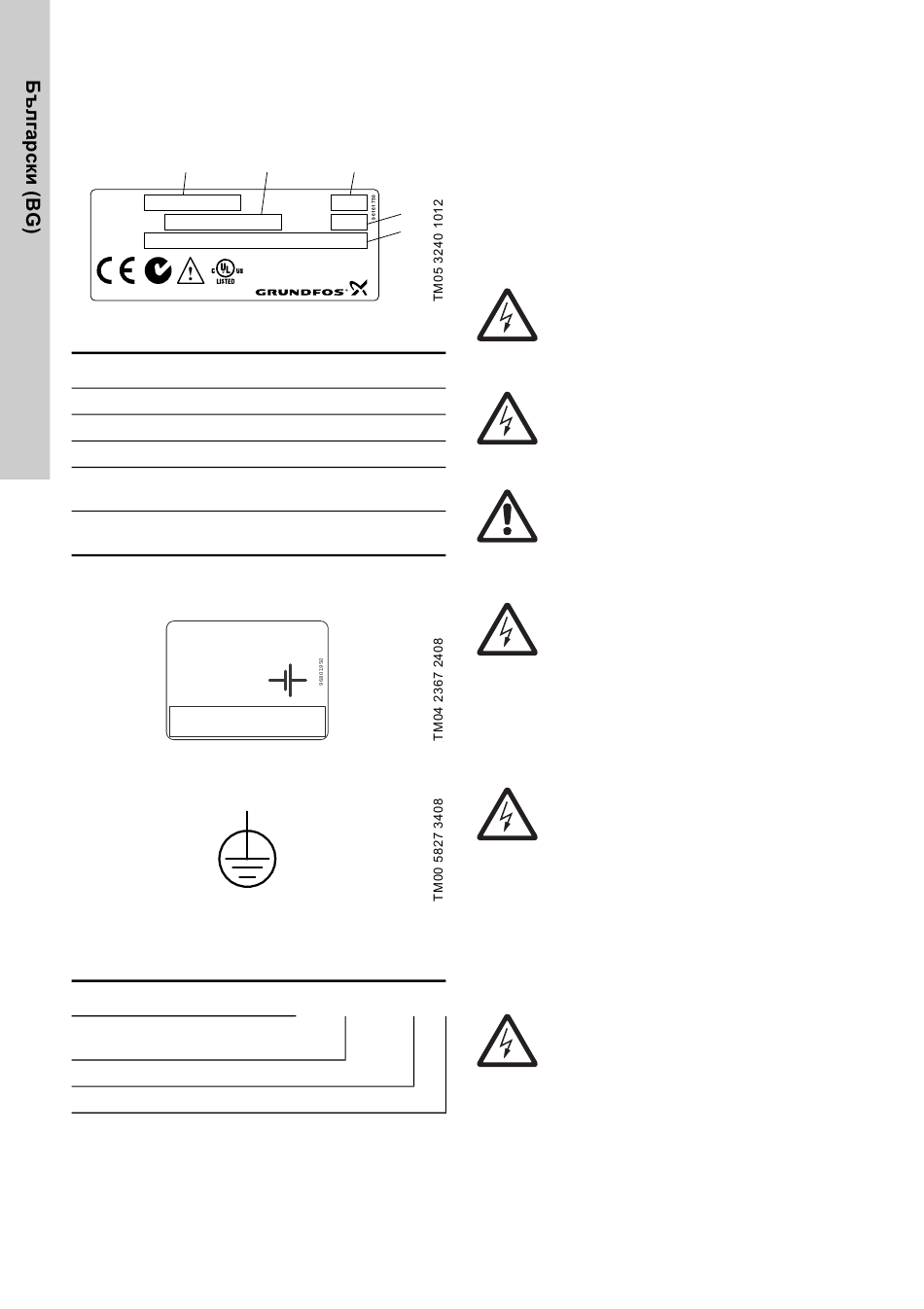

Фиг. 3 Пример за табела с данни
Поз. Описание
1 Обозначение на типа
2 Продуктов номер и номер на версията
3 Сериен номер
Код на производство
4
(година и седмица)
Номинално напрежение, честота и
5
мощност
CU 3Х2 има информационен етикет за батерията.
Вижте фиг. 4.
Battery powered
12V dc
0V
Фиг. 4 Информационна табела за батерия
Фиг. 5 Предпазна заземителна клема
3.1 Означение
Код Пpимеp
Модул за
CU
управление
3X Серия контролер
2 Номер на модела
18
2 3
0536
Serial No.
4
1228
P .c.
5
OPEN TYPE PROCESS
CONTROL EQUIPMENT
12V
CU 3 X 2
4. Монтаж
CU 3Х2 е предвиден само за вграждане в табло
за управление.
Преди монтаж, проверете следното:
• Съответства ли CU 3X2 на това, което е
поръчано?
• Подходящо ли е ел. харанването, което се
подава на обекта?
• Повреден ли е модулът по време на
транспортирането?
Предупреждение
Изключете ел. захранването преди да
започнете свързването. Уверете се, че
то не може да бъде включено случайно.
Предупреждение
Електрическото свързване трябва да се
извърши от упълномощен
електротехник в съответствие с
местните разпоредби.
Предупреждение
Съблюдавайте местните разпоредби за
безопасност, околна среда и здраве.
Предупреждение
Клемите L и N, както и 70 до 75,
е възможно да са свързани към опасно
напрежение. Възможно е да се появи и
напрежение, използвано в
управляващите вериги.
Предупреждение
Всички проводници към модули извън
контролния панел трябва да бъдат от
тип H05VV-F съгласно CENELEC HD21
(за да се избегне нараняване при
допир).
САЩ и Канада:
Електрическото подвързване трябва да
отговаря на разпоредбите на
Националния Електрически Стандарт
(NEC) и/или Канадския Електрически
Стандарт.
Предупреждение
Инсталацията трябва да има шалтер за
изключване на главното захранване.
Той трябва да бъде разположен близо
до CU 3Х2 и да е лесно достъпно за
оператора. Трябва да е маркиран като
електрически предпазител за CU 3Х2.
Електрическият предпазител трябва да
отговаря на изискванията на IEC
60947-1 и IEC 60947-3.
