그룹 단자 명칭
70
71 릴레이 1
72
73
10
74
릴레이 2
75
* GND 는 다른 접지 연결과 분리되어 있습니다 .
11. 유지보수
CU 3X2는 정상적으로 사용하고 운전하는 동안 유지
보수할 필요가 없습니다. 젖은 천으로 청소해야 합니
다.
12. 서비스
CU 3X2는 정비가 불가능합니다. 고장일 경우 교체해
야 합니다. 섹션 13. CU 3X2 교체
13. CU 3X2 교체
1. CU 3X2 전원 스위치를 끕니다.
2. 외부 전원이 있는 구성부품의 전원을 끕니다.
3. 개별 도체에 해당 단자의 번호를 표시합니다.
4. 모든 도체의 연결을 끊습니다.
5. CU 3X2를 패널/캐비닛에서 탈거합니다.
6. 새 유닛을 섹션 5. 기계적 설치
합니다.
7. 모든 도체를 표시에 따라 연결합니다.
8. PC Tool을 사용하여 새 CU 3X2를 구성합니다.
해당 제품의 서비스 지침을 참조하십시오.
13.1 CIM 모듈 교체
6.3 CIM 모듈 장착
또한 섹션
1. CU 3X2의 전원을 끕니다.
2. 외부 전원이 있는 구성부품의 전원을 끕니다.
3. 개별 도체에 해당 단자의 번호를 표시합니다.
4. CIM 모듈 고정 나사를 탈거합니다.
5. CIM 모듈을 CU 3X2에서 탈거합니다.
6. 새 CIM 모듈을 장착합니다.
7. CIM 모듈을 CIM 모듈과 함께 제공된 설치 및 운전
지침에 설명된 대로 연결합니다.
302
데이터
C
NO
NC
C
NO
NC
참조.
에 설명된 대로 장착
참조.

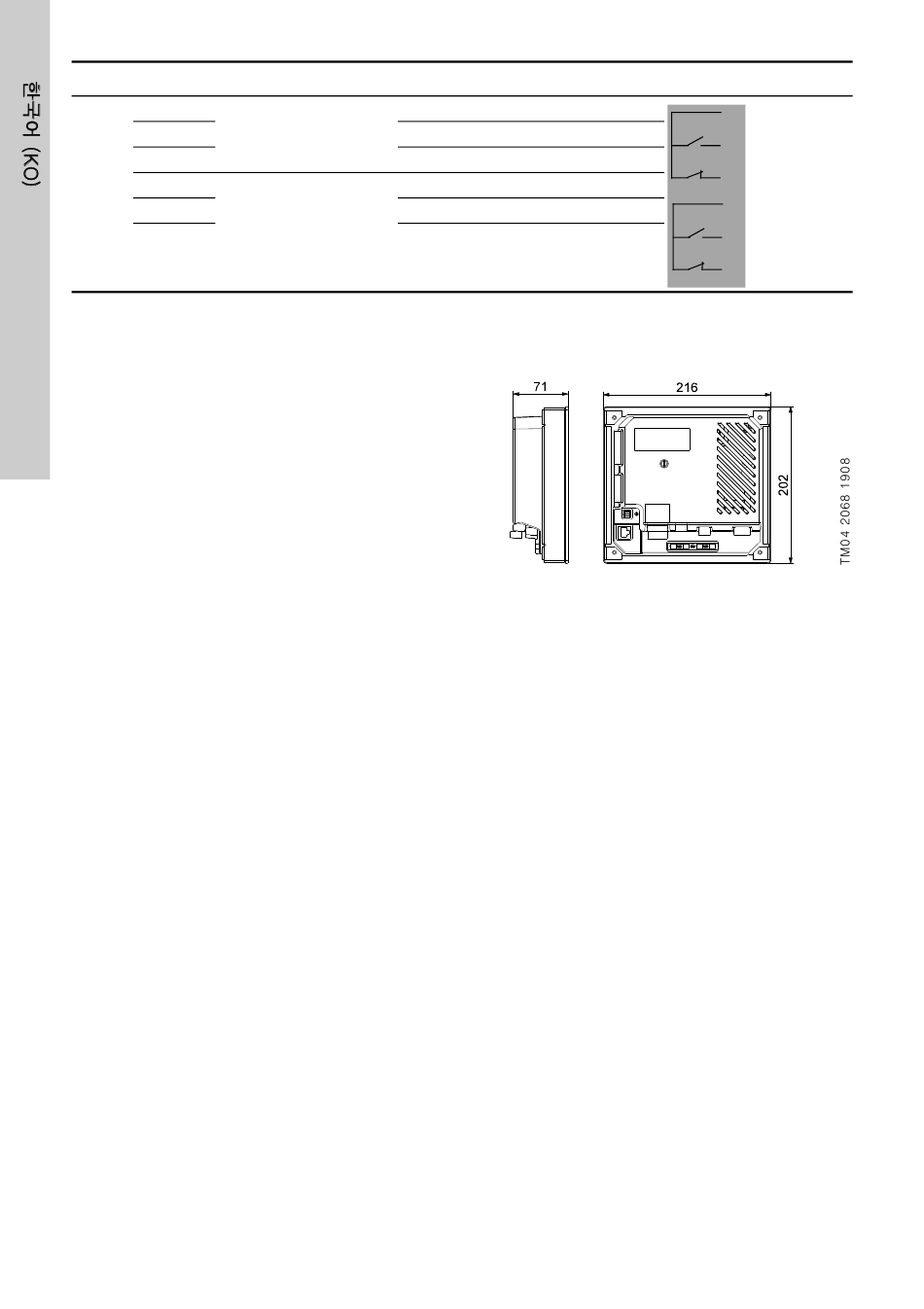

14. 치수
그림 17 치수 약도
15. 폐기
이 제품 및 제품의 부품은 환경친화적인 방법으로 폐
기해야 합니다.
1. 공공 또는 사설 폐기물 수거 서비스 업체를 이용하
십시오.
2. 이 방법이 가능하지 않은 경우에는 가까운
Grundfos사 또는 서비스 작업장에 문의하십시오.
다이어그램
70
71
72
73
74
75
