型号说明 - Grundfos CU 3X2 Montage- Und Betriebsanleitung

3. 标识
CU 3X2可通过其背面的铭牌加以识别。 见图3。
1
CU 362
Type
98146953 - VO1
Product No.
100-240 VAC 50/60Hz - Max. 22W
U
N
30 XP
Made in Thailand

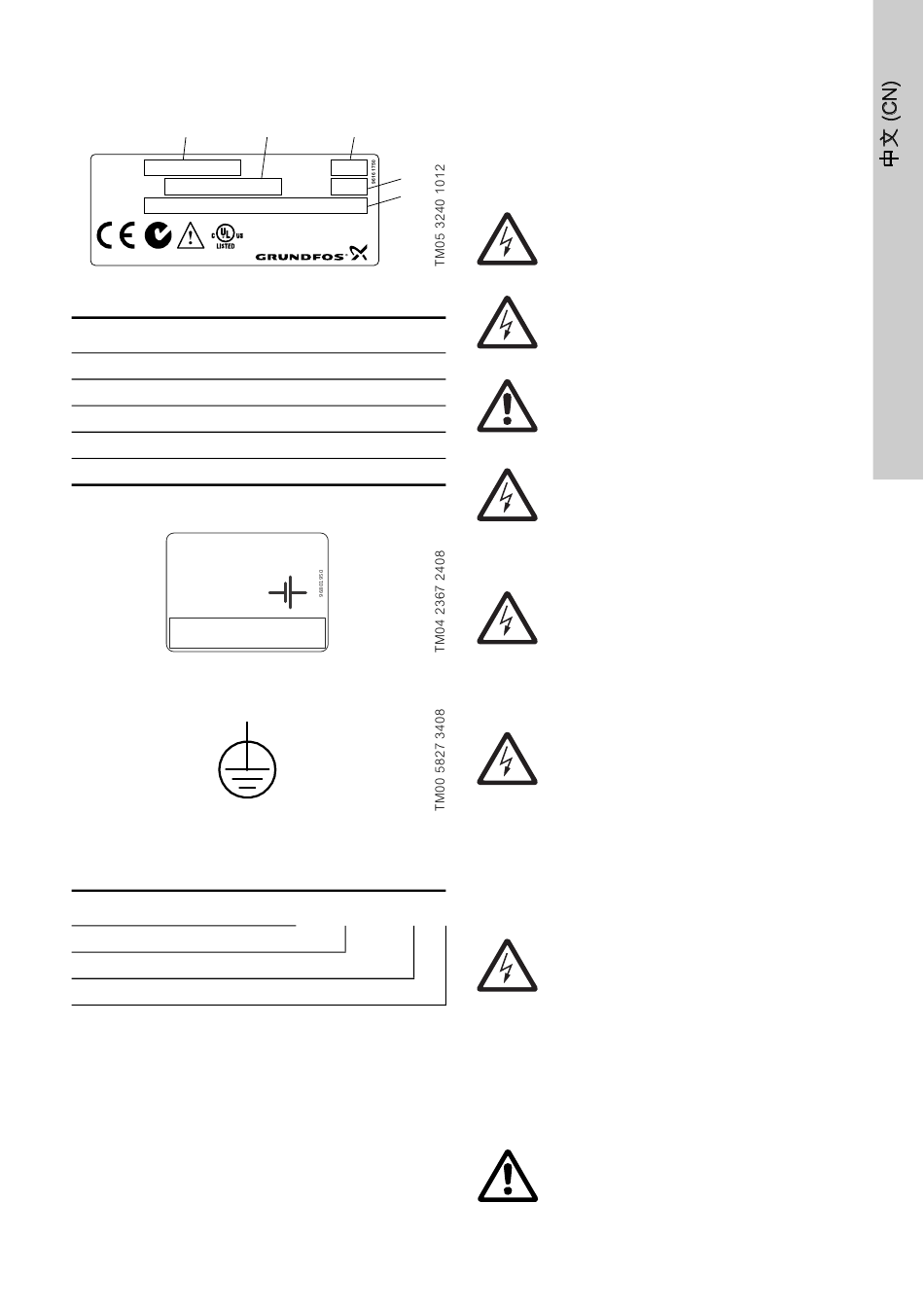

图 3 铭牌举例
位置号 描述
1 型号规格
2 产品号与版本号
3 序列号
4 生产代码(年和星期)
5 额定电压、额定频率和额定功率
CU 3X2具有备用电池标签。见图4。
Battery powered
12V dc
0V
图 4 备用电池标签
图 5 接地保护端子
3.1 型号说明
代码 示例
CU 控制单元
3X 控制器系列
2 型号
2 3
0536
Serial No.
4
1228
P .c.
5
OPEN TYPE PROCESS
CONTROL EQUIPMENT
12V
CU 3 X 2
4. 安装
CU 3X2仅能在控制板中使用。
安装前需检查以下内容：
• CU 3X2与订购的相符吗？
• CU 3X2与安装现场中的电源匹配吗？
• 是否在运输过程中受到了损坏？
警告
在连接前切断电源。 并确保不会被意外接
通。
警告
电气安装必须由授权人员按照当地规章来完
成。
警告
遵守当地关于安全、健康和环境的法规。
警告
端子 L 和 N 以及端子70至75可能连接到危
险触点电压。 可能存在从其它部分来的控制
电压。
警告
连接控制面板以外所有元件的导线必须为符
合 CENELEC HD21 标准的 H05VV-F 型
(以避免接触导线而致使的伤害)。
美国和加拿大：
现场接线安装必须遵守美国电气代码(NEC)
和/或加拿大电气代码。
警告
必须安装断路器以便于切断主电源。 必须位
于CU 3X2附近，并使操作人员容易接近以
便进行操作。 必须被标记为CU 3X2的断路
器。 该断路器必需符合 IEC 60947-1 标准和
IEC 60947-3 标准。
警告
短路保护
必须安装外部保险丝。
EU/IEC:
使用符合 IEC 60127 标准的保险丝。 在两条
线路中的额定最高电流为10 A，最低电压为
250 VAC，当将控制器与电源连接时取中间
值。
美国和加拿大(分支电路保护):
使用UL/CSA认可的无时间延迟且限定等级
的分支电路保险丝 （如RK5等级） ，在两条
线路中的额定最高电流为10 A，最低电压为
250 VAC，当将控制器与电源连接时取中间
值。
警告
末端只能用基础绝缘层分隔开。 因此，请勿
将PELV电路连接至与带电电压连接的端子
相邻的端子。
PELV电路和火线必须用双重绝缘或加强绝
缘分隔开。
275
