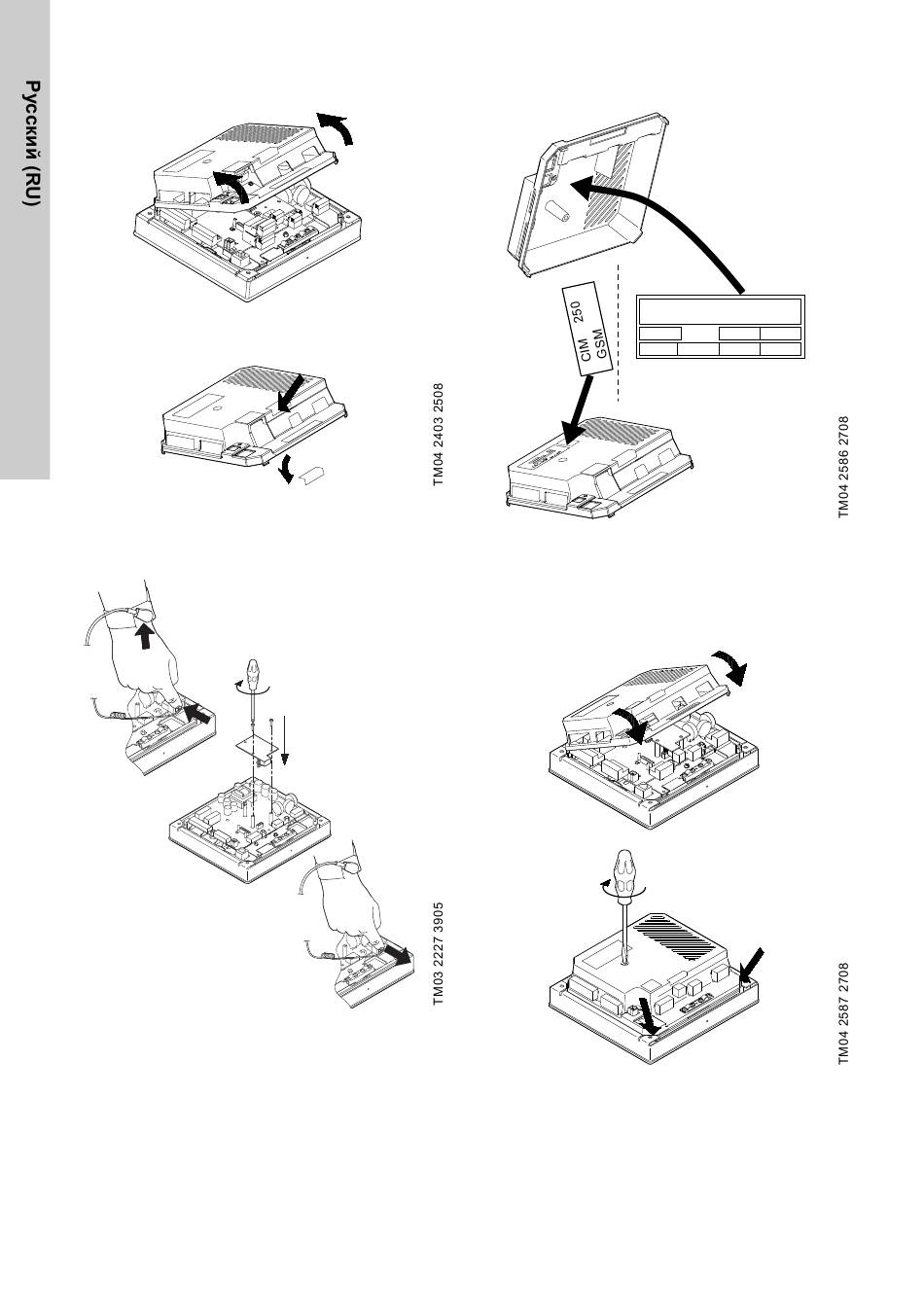

2. Открыть заднюю крышку и удалить заглушку.
См. рис. 11.
Рис. 11 Снятие задней крышки и удаление
заглушки
3. Установить модуль CIM. См. рис. 12.
Рис. 12 Установка модуля CIM
222
4. Прикрепить ярлыки, поставляемые вместе с
модулем CIM, на заднюю крышку. См. рис. 13.
Type:
Kit Funct. module - Geni/RS485Op
Prod. No.
Version
Рис. 13 Наклеивание новых ярлыков на
заднюю крышку
5. Снова установить заднюю крышку CU 3X2 и
зафиксировать крепёжным винтом.
См. рис. 14.
Рис. 14 Монтаж задней крышки
CIM 250
96824795
P. C. 0538
V01 Serial No. 9854
