Waarschuwing
Als de CU 3X2 wordt gebruikt op een wijze
die niet door de fabrikant is omschreven,
dan kan dit afbreuk doen aan de beveili-
ging die wordt verschaft door de CU 3X2.
CU 362
1

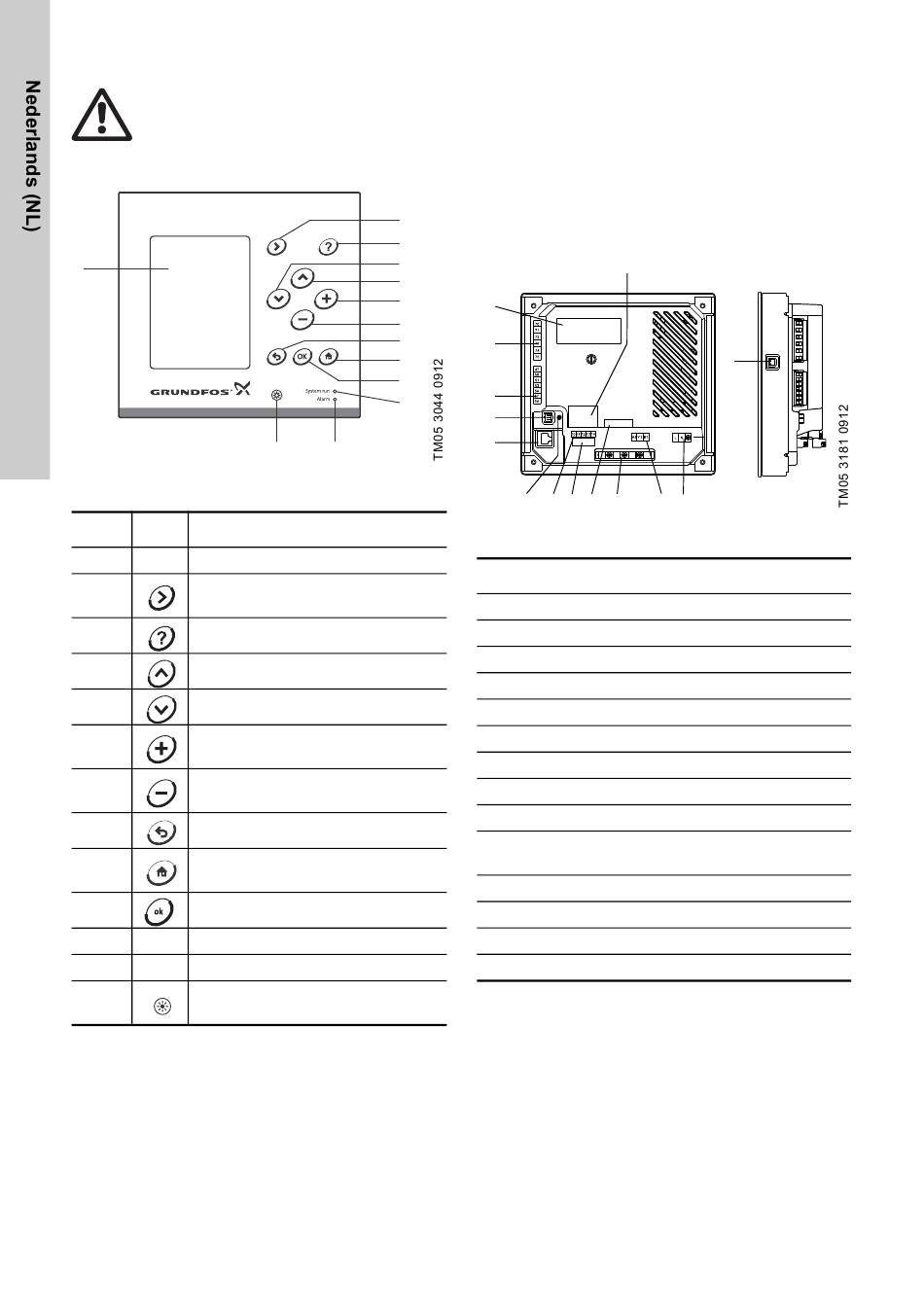

Afb. 1 Voorbeeld van CU 3X2
Pos. Omschrijving
1 LCD display
Gaat naar de volgende kolom in
2
de menustructuur.
3 Gaat naar de help-tekst.*
4 Gaat omhoog in de lijsten.
5 Gaat omlaag in de lijsten.
Verhoogt de waarde van een
6
geselecteerde parameter.
Verlaagt de waarde van een gese-
7
lecteerde parameter.
8 Gaat één display terug.
Gaat terug naar het menu "Sta-
9
tus".
10 Slaat een waarde op.
11 Groen signaallampje (bedrijf)
12 Rood signaallampje (alarm)
Verandert de helderheid van het
13
display.
* Sommige hulpteksten hebben betrekking op het
gehele display, andere teksten op de afzonderlijke
regels van het display.
162
2
3
5
4
6
7
8
9
10
11
13 12

2.1 Signaallampjes

De CU 3X2 heeft één groen en één rood signaal-
lampje.
Het groene signaallampje brandt wanneer de voe-
dingspanning is ingeschakeld.
Het rode signaallampje brandt wanneer het systeem
in de alarm-toestand is.

2.2 Aansluitklemmen

13
1
2
3
4
5
0V 12V
6 7 8 9 10
Afb. 2 Achterzijde van de CU 3X2
Pos. Omschrijving
1 Typeplaatje
2 Klemmen voor digitale-uitgangrelais
3 Klemmen voor analoge ingangen
4 Service-aansluiting
5 Ethernet (RJ45)
6 Spanningsindicator
7 Klemmen voor digitale ingangen
8 Klemmen voor reserve-accu
9 Klemmen voor CIM module (optie)
Kabelklemmen voor GENIbus aansluitin-
10
gen
11 Interne GENIbus aansluiting
12 Klemmen voor voedingspanning
13 Label voor reserve-accu
14 USB-poort
Zie paragraaf 9.12 Klemgroepen
tie.

2.3 Mogelijk explosiegevaarlijke omgeving

De CU 3X2 mag niet worden geïnstalleerd in een
explosieve omgeving, maar kan samen met Grund-
fos pompen die zijn goedgekeurd voor opstelling in
een omgeving met explosiegevaar worden gebruikt.
14
11 12
voor meer informa-
