Údržba; Servis; Výmena Cu 3X2; Výmena Modulu Cim - Grundfos CU 3X2 Montage- Und Betriebsanleitung

Skupina Svorka Označenie
9 USB port
70
71 Relé 1
72
73
10
74
Relé 2
75
* Uzemniaci vodič (GND) je oddelený od ostatných uzemniacich prípojok.
11. Údržba
Pri normálnom používaní a prevádzke CU 3X2
nepotrebuje údržbu. Mala by sa čistiť vlhkou
handrou.

12. Servis

CU 3X2 nemôže byť opravované v servise.
Ak je modul chybný, musí sa vymeniť.
Viď časť 13. Výmena CU
13. Výmena CU 3X2
1. Vypnite prívod elektrického napätia k CU 3X2.
2. Vypnite prívod elektrického napätia ku
komponentom s externou dodávkou napätia.
3. Označte individuálne vodiče číslami
zodpovedajúcich pólov.
4. Odpojte všetky vodiče.
5. Odstráňte CU 3X2 z panelu/skrine.
6. Inštalujte novú jednotku podľa návodu v časti
5. Mechanická inštalácia.
7. Pripojte všetky vodiče podľa značenia.
8. Novú jednotku CU 3X2 nakonfigurujte pomocou
nástroja PC Tool. Pozri servisný návod danej
prevádzkovej jednotky.
13.1 Výmena modulu CIM
Viď tiež časť 6.3 Upevnenie modulu
1. Vypnite prívod elektrického napätia k CU 3X2.
2. Vypnite prívod elektrického napätia ku
komponentom s externou dodávkou napätia.
3. Označte individuálne vodiče číslami
zodpovedajúcich pólov.
4. Odstráňte skrutky držiace modul CIM.
5. Odstráňte modul CIM z jednotky CU 3X2.
6. Nasaďte nový modul CIM.
7. Pripojte modul CIM, ako je uvedené
v inštalačnom a prevádzkovom návode dodaným
s modulom CIM.
260
Údaje
USB 2.0, typ B
C
NO
NC
C
NO
NC
3X2.
CIM.

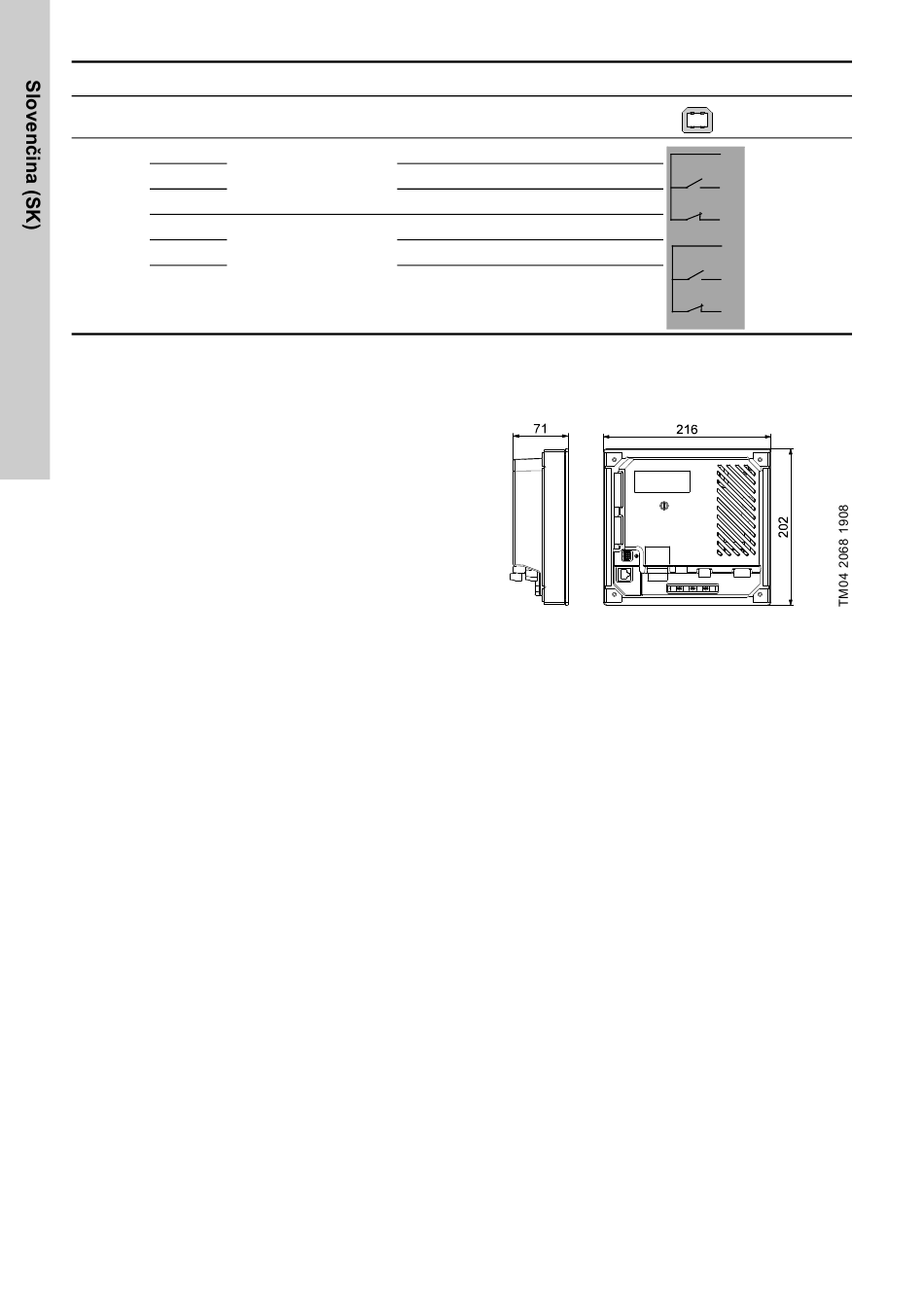

14. Rozmery

Obr. 17 Rozmerový náčrtok
15. Likvidácia výrobku po skončení
jeho životnosti
Likvidácia výrobku alebo jeho súčastí musí byt
vykonaná v súlade s nasledujúcimi pokynmi a so
zreteľom na ochrana životného prostredia:
1. Využite služby miestnej verejnej alebo súkromnej
firmy zaoberajúcej sa zberom a spracovávaním
odpadu.
2. Ak to nie je možné, kontaktujte najbližšiu
pobočku spoločnosti Grundfos alebo jeho
servisných partnerov.
