Varování
Zkratová ochrana
Instalace musí obsahovat externí pojistky.
EU/IEC:
Používejte pouze pojistky, které jsou
v souladu s normou IEC 60 127.
Jmenovité maximum 10 A,
minimum 250 VAC u obou vodičů
a v nulovém vodiči při připojení regulátoru
k napájecímu zdroji.
USA a Kanada (k ochraně sekundárních
obvodů):
Použijte pojistku bez časové prodlevy dle
specifikace UL/CSA, jmenovitá třída
pobočky pojistky (jako třída RK5)
jmenovité maximum 10 A,
minimum 250 VAC u obou vodičů
a v nulovém vodiči při připojení regulátoru
k napájecímu zdroji.
Varování
Svorky jsou odděleny pouze pomocí
základní izolace. Proto nepřipojujte obvod
PELV ke svorce sousedící se svorkou pod
napětím.
Obvody PELV musejí být od vodičů pod
napětím odděleny dvojitou nebo zesílenou
izolací.
4.1 Umístění
Řídící jednotka CU 3X2 je navržena pro umístění na
čelní straně ovládacího panelu nebo samostatné
ovládací skříňky.
Pokud se požaduje venkovní instalace, musí být
jednotka CU 3X2 instalována do ovládací skříňky
s třídou krytí minimálně IPX4.
4.2 Třída krytí
Řídící jednotka CU 3X2 umístěná na čelní stěně
ovládací skříňky s krytím IPX4 má krytí IP55.
Skříňka modulu musí být vyrobena z materiálu
odolného proti vznícení.
USA a Kanada
Pro instalaci na čelní stranu rozvaděče s typovým
označením 1, 2, 3, 3R, 5, 12, 12K nebo 13 se použije
řídící jednotka CU 3X2 typu 3R.
4.3 Připojovací svorky
Všechny svorky jsou vhodné pro připojení vodičů
o průměru 0,5 až 2,5 mm

4.4 Kabely

Kabely musí být dimenzované pro min. jmenovitou
hodnotu 70 °C.
30
2
nebo AWG 20-13.
5. Mechanická instalace
Řídící jednotku CU 3X2 upevněte pomocí čtyř
šroubů M5 x 10 dodaných spolu s jednotkou
(viz pol. 1).
Maximální utahovací moment: 1,4 Nm.
Rozměry jednotky CU 3X2 viz část
Min. 1,5 mm
Max. 3 mm

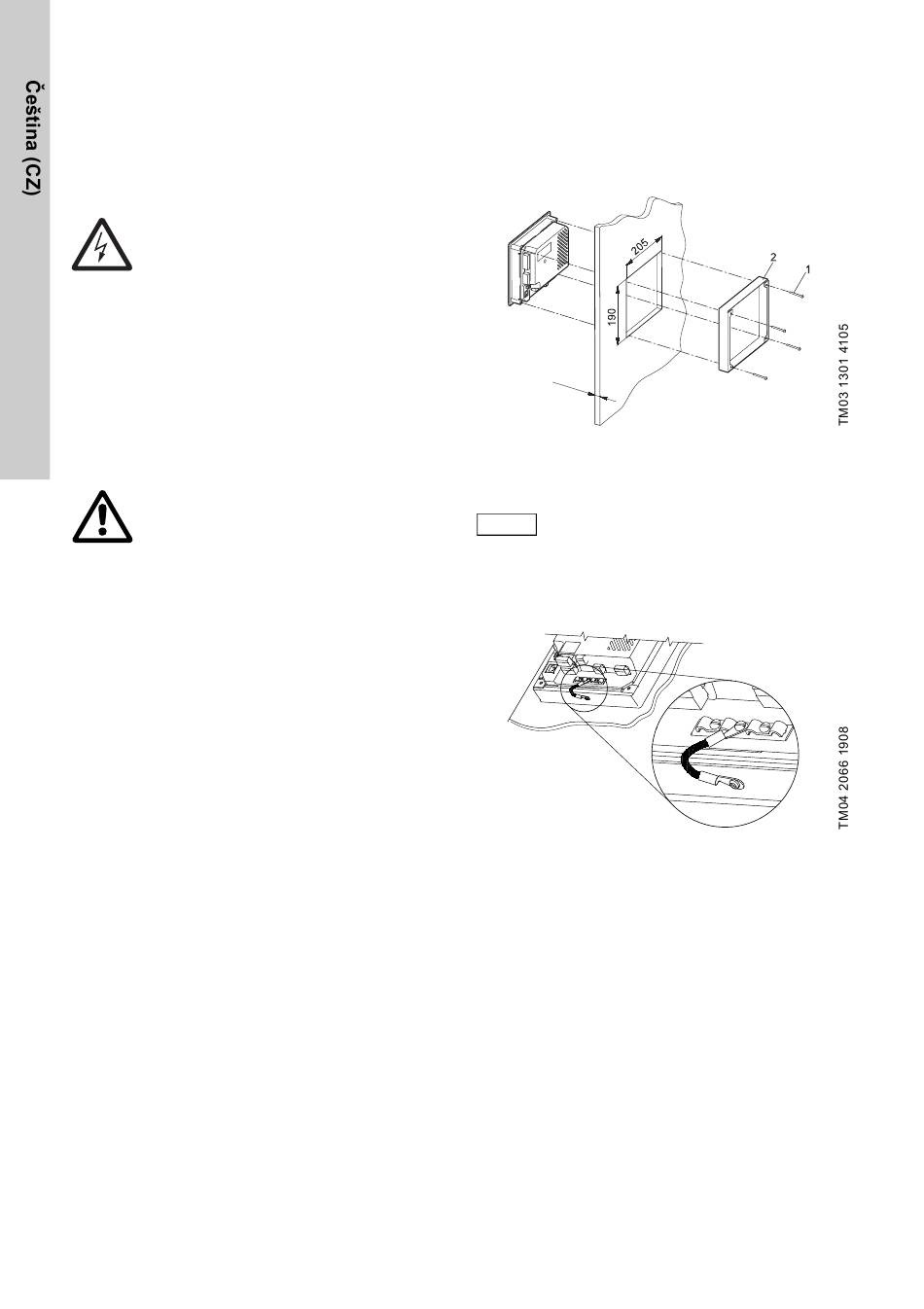

Obr. 6 Montáž na čelní stranu ovládacího
panelu (standardní)
K zajištění krytí IP55 musí být jednotka CU
Pokyn
3X2 instalována uvnitř panelu nebo
skříňky.
Zemnicí svorku připojte (mezi kabelovýmí svorkami)
na CU 3X2 k montážnímu rámu (pol. 2 na obr. 6).
Viz obr. 7.
Obr. 7 Uzemnění
14. Rozměry.
