Installation und Montage
4.4.3
Das Ausgangssignal steigt, wenn der Stößel eingeschoben wird. Wird die umgekehrte Wirkrichtung benötigt
(d.h. das Signal wird kleiner, wenn der Stößel eingeschoben wird), sind die Anschlüsse sec+ und sec- zu
tauschen.
Anschluss-
belegung
Sensor 1 + 2
(DTA/LVDT)
Belegung
Schirm
Sekundär
Mittelabgriff
Sekundär +
Sekundär -
Primär +
Primär -

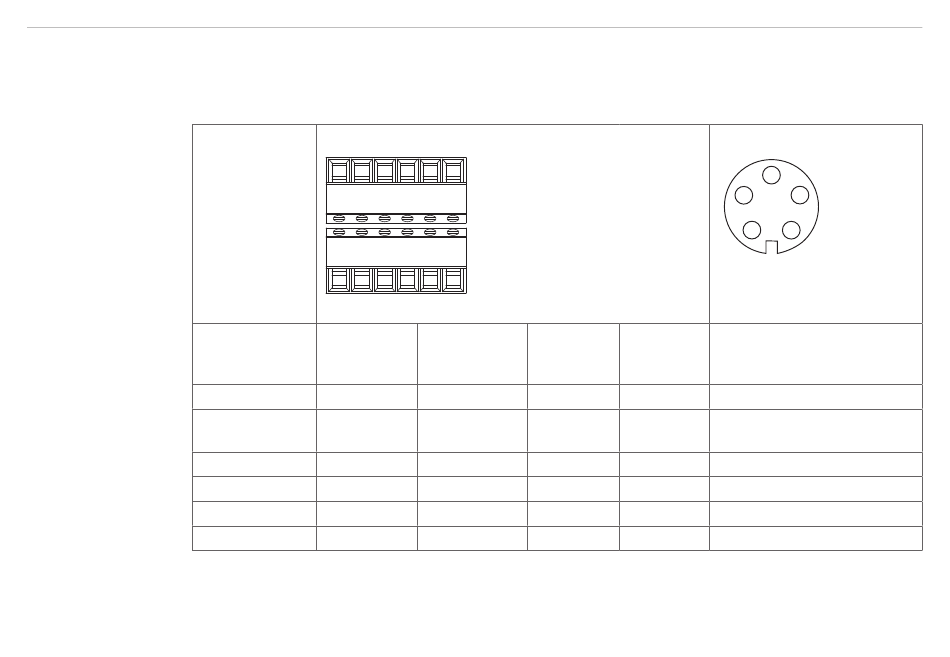

Abb. 30 Tabelle zur Anschlussbelegung Sensor (DTA/LVDT)
MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren
Sensor
Variante mit Kabelverschraubung
1
2
3
4
5
X2-1
X2-2
1
2
3
4
5
Pin X2-x
DTA-x-CA-x
DTA-x-CR-x
Kabel C701-x
1
Schirm
2
Grau
3
Weiß
4
Braun
5
Grün
6
Gelb
Sensor 1
6
6
Sensor 2
DTA-x-LA-x DTA-xG8-x Pin 5-pol.
-
Schirm
Grau
Grau
Weiß
Schwarz
Schwarz
Weiß
Grün
Blau
Gelb
Braun
Stecker
3
2
4
1
5
5-pol. Gehäusebuchse M9
(Binder, Serie 712)
Ansicht Stiftseite
Gehäuse
5
1
2
3
4
Seite 36
