Bedienung
5.2
Bedien-/ Anzeigeelemente
D1
D2
D3
D4
Up
Down
Menu

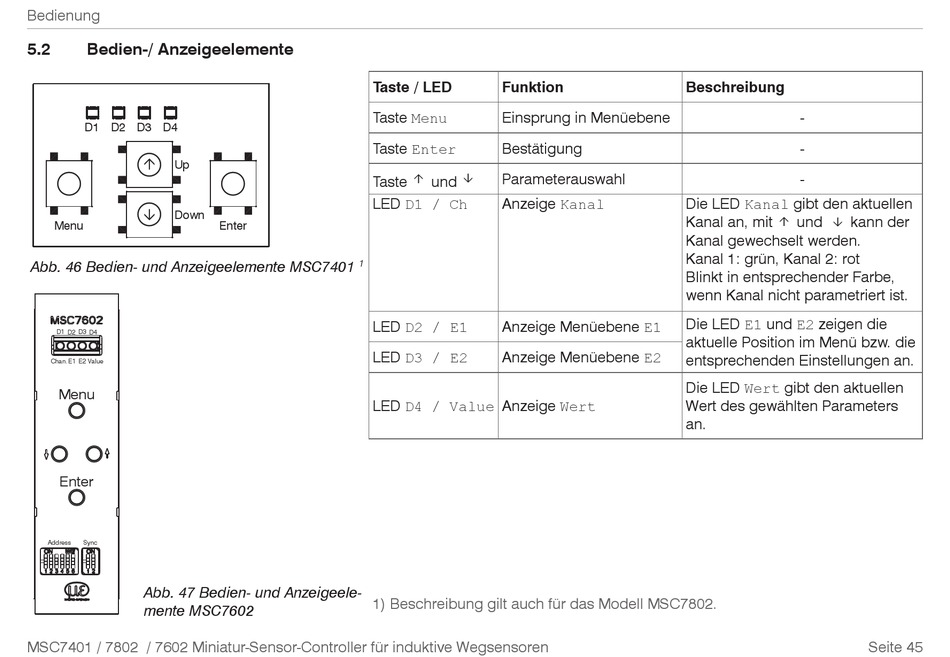

Abb. 46 Bedien- und Anzeigeelemente MSC7401
D1 D2 D3 D4
Chan. E1 E2 Value
Menu
Enter
Address
Sync
Abb. 47 Bedien- und Anzeigeele-
mente MSC7602
MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren
Taste / LED
Taste Menu
Taste Enter
Taste
LED D1 / Ch
Enter
1
LED D2 / E1
LED D3 / E2
LED D4 / Value Anzeige Wert
1) Beschreibung gilt auch für das Modell MSC7802.
Funktion
Einsprung in Menüebene
Bestätigung
Parameterauswahl
und
Anzeige Kanal
Anzeige Menüebene E1
Anzeige Menüebene E2
Beschreibung
-
-
-
Die LED Kanal gibt den aktuellen
Kanal an, mit
und
kann der
Kanal gewechselt werden.
Kanal 1: grün, Kanal 2: rot
Blinkt in entsprechender Farbe,
wenn Kanal nicht parametriert ist.
Die LED E1 und E2 zeigen die
aktuelle Position im Menü bzw. die
entsprechenden Einstellungen an.
Die LED Wert gibt den aktuellen
Wert des gewählten Parameters
an.
Seite 45
