Installation und Montage
4.3
Der minimale Biegeradius der Versorgungs- und Ausgangskabel PC7400-6/4 und PC5/5-IWT, erhältlich als
optionales
nungsversorgung / Sensoren / Signalausgabe befinden sich am
Anschlüsse
- Versorgungs-/Ausgangsseite:
- Sensorseite:

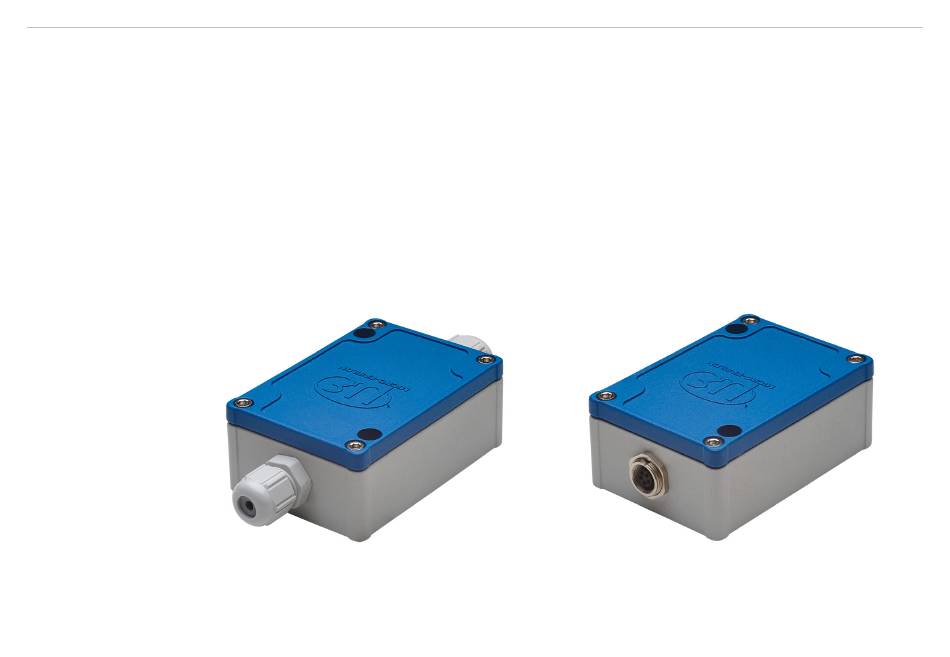

Abb. 10 Ansicht mit Kabelverschraubung,
MSC7401
MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren
Spannungsversorgung, Sensor und Signalausgabe
Zubehör, siehe A
1, beträgt das Zehnfache des Kabeldurchmessers. Alle Anschlüsse für Span-
ƒ Verschraubung: SW19; Klemmbereich 4,5 mm ... 10 mm
Anschluss Schraubklemmen; AWG 16 bis AWG 24; bis AWG 28 mit Aderendhülse
ƒ alternativ: Stecker M12x1, 5-pol., A-codiert
ƒ Verschraubung: SW15; Klemmbereich 1 mm ... 5 mm
Anschluss Schraubklemmen; AWG 16 bis AWG 24; bis AWG 28 mit Aderendhülse
ƒ alternativ: Buchse M9; 5-pol., Serie 712, Fa. Binder
MSC7401
Controller, siehe Abb. 10, siehe Abb.
Abb. 11 Ansicht mit Steckverbindern, MSC7401(010)
11.
Seite 24
