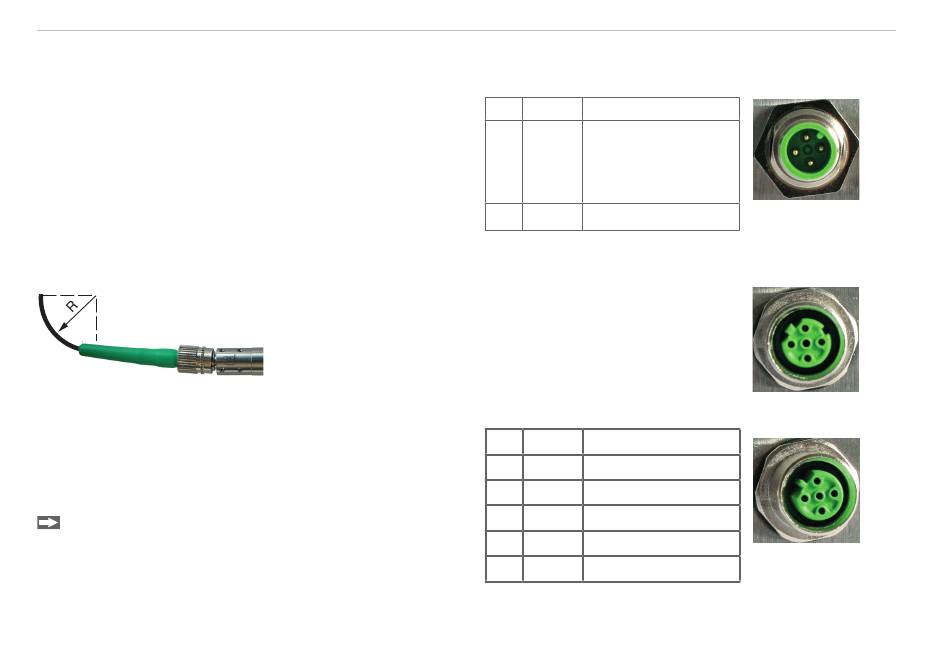

Anschlüsse, IMS5420IP67
Allgemeine Regeln
Vermeiden Sie grundsätzlich:
- jegliche Verschmutzung der Stecker, z. B. Staub oder
Fingerabdrücke
- unnötige Steckvorgänge
- jegliche mechanische Belastung des Lichtwellenlei-
ters (Knicken, Quetschen, Ziehen, Verdrillen, Knoten
o. ä.)
- starke Krümmung des Lichtwellenleiters, da die
Glasfaser dabei geschädigt wird und dies zu einem
bleibenden Schaden führt.
Unterschreiten Sie niemals den zulässigen Biegeradius.
Befestigung Sensor, Montageadapter
Die Sensoren nutzen ein optisches Messprinzip, mit
dem im nm-Bereich gemessen werden kann.
i
Achten Sie bei Montage und Betrieb auf sorgsame
Behandlung!
Montieren Sie die Sensoren mit einer Umfangsklem-
me. Verwenden Sie den Montageadapter
MA5400-10 aus dem optionalen Zubehör.
Diese Art der Sensormontage bietet die höchste Zuver-
lässigkeit, da der Sensor über sein zylindrisches Gehäu-
se flächig geklemmt wird.
IMS5420-TH / IMS5420MP-TH / IMS5420IP67-TH / IMS5420IP67MP-TH
Festverlegt:
R = 30 mm oder mehr
Flexibel:
R = 40 mm oder mehr
Anschlüsse, IMS5420IP67
Versorgung
Pin Farbe Bemerkungen
1
Braun +U
B
24 VDC ± 15 %,
I
< 1 A
max
3
Blau
GND
Optionales Zubehör: PC5420/IP67-x
Ethernet
5-pol. M12 Buchse mit D-Coding
Optionales Zubehör:
geschirmtes Ethernetkabel
SC5420IP67-IE-x
RS422
Pin Farbe Name
1
Gelb
RX -
2
Grün
RX +
3
Grau
GND422
4
Rosa
TX +
5
Braun TX -
Optionales Zubehör: SC5420IP67-OE-x
Adernfarben entsprechen den optionalen Zubehör-Kabeln.
4-pol. M12 Stecker
5-pol M12 Buchse
Seite 8
