Installation und Montage

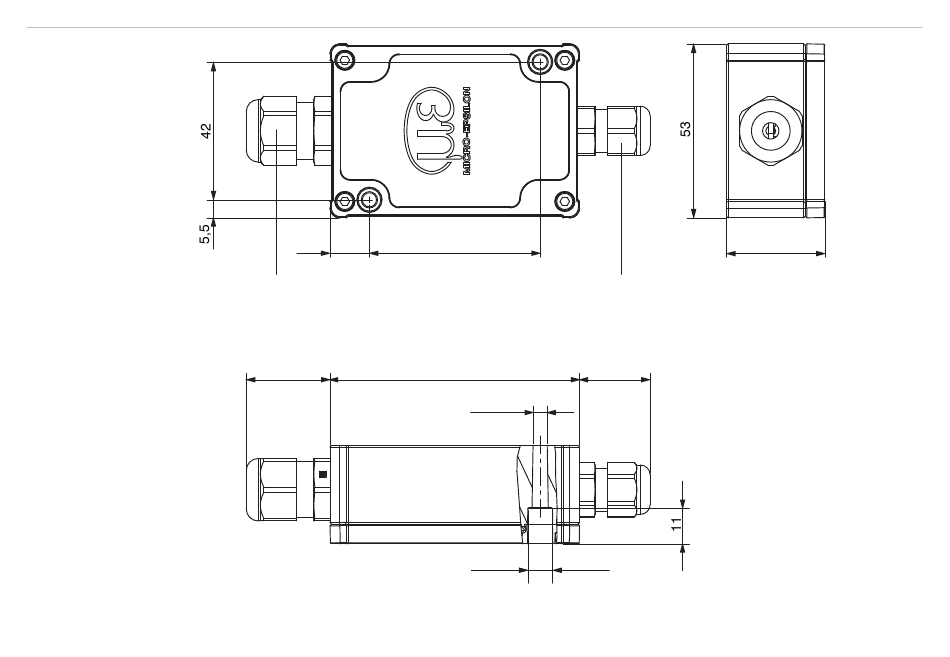

Abb. 2 Abmessungen des Controllers MSC7401, Abmessungen in mm, nicht maßstabsgetreu
MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren
12
Anschluss Versorgung und Signal:
Verschraubung SW19
Klemmbereich 4,5 mm ... 10 mm
25,5
52
Anschluss Sensor:
Verschraubung SW15
Klemmbereich 1 mm ... 5 mm
76
21,5
Ø4,3
Ø7,5
30
Seite 16
