Signalverarbeitung

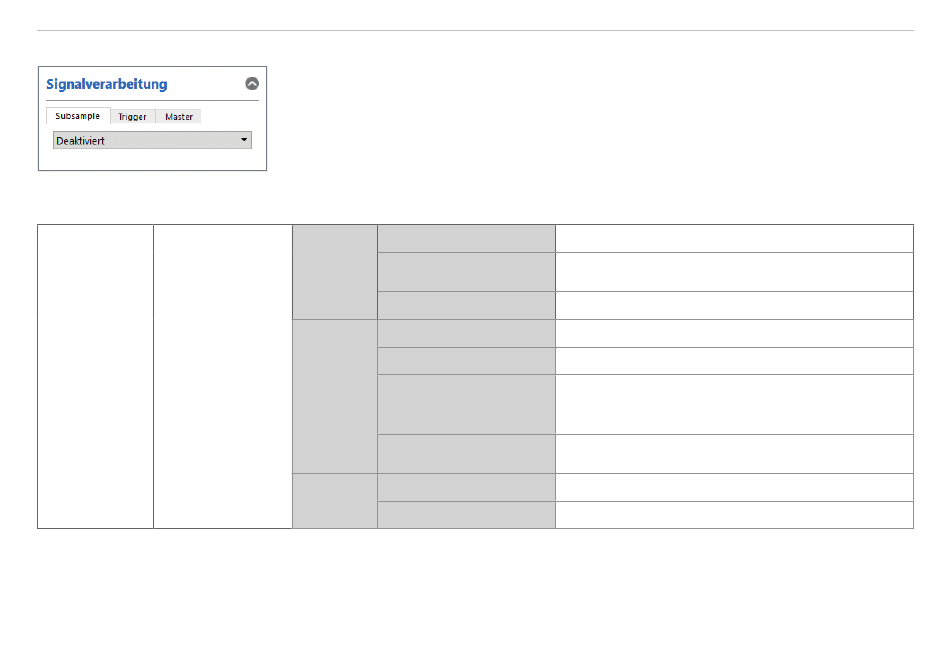

Abb. 70 Ausschnitt Signalverarbeitung
Folgende Auswahlmöglichkeiten bei der Signalverarbeitung stehen zur Verfügung:
Datenaufnahme Signalverarbeitung Subsample Deaktiviert
1) Zum Beispiel alle 5000 ms: Nach dieser Zeit aktualisiert sich der angezeigt Verlauf.
MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren
Messwertbasierend
Zeitbasierend
Trigger
Deaktiviert
Kontinuierlich
Einmalig
(messwertbasierend)
Einmalig
(zeitbasierend)
Master
Jetzt mastern
Zurücksetzen
Deaktiviert; Grundeinstellung
Anzahl der Samples ist einstellbar; jede x-te Messung
wird erfasst.
Zeitbasiert; Zeit im Millisekundenbereich einstellbar
Deaktiviert; Grundeinstellung
Manueller Trigger
Sample einstellbar; zeichnet Signalverlauf entspre-
chend den eingestellten Samples auf; je mehr Samp-
les, desto länger der Verlauf
Millisekunden einstellbar; zeichnet Signalverlauf ent-
sprechend der eingestellten Zeit auf.
Setzt den
Master, siehe Abb. 73.
Setzt den Master wieder zurück.
