Aufbau; Sensor - Micro-Epsilon Combisensor Ksb6430-Profinet Betriebsanleitung

Funktionsprinzip, Optionen, Technische Daten
Für eine korrekte Dickenmessung ist eine dielektrische Konstante des zu messenden Mediums erforderlich.
Der Dickenwert wird im Controller berechnet.
i
Bei Messobjekten mit strukturierter Oberfläche empfiehlt sich eine Messobjektdicke bis max. 50 % des max. Arbeitsabstandes;
weichen Sie gegebenenfalls auf einen Sensor mit größerer Messobjektdicke aus.
Im Gegensatz zum kapazitiven Signal des Sensors bleibt das Ausgangssignal des Wirbelstromsignals von den Medien im Messspalt
unberührt und wird nur durch den Abstand zwischen Sensor und Gegenelektrode bestimmt.
2.2

Aufbau

Das in ein Aluminiumgehäuse eingebaute, berüh-
rungslos arbeitende Messsystem, siehe Abb.
setzt sich zusammen aus:
- Sensor KSH5 mit Sensorkabel
- einem Controller KSB6430
2.2.1

Sensor

Der combiSENSOR vereint im Sensorgehäuse einen Wirbelstrom-Wegsensor und einen kapazitiven Wegsensor. Zur Erzielung genau-
er Messergebnisse ist die Sensorstirnfläche unbedingt sauber zu halten und eine Beschädigung auszuschließen.
Das kapazitive Messverfahren ist flächengebunden. Der combiSENSOR benötigt eine Mindestfläche von ø 45 mm (KSH5).
combiSENSOR KSB6430 PROFINET
13,

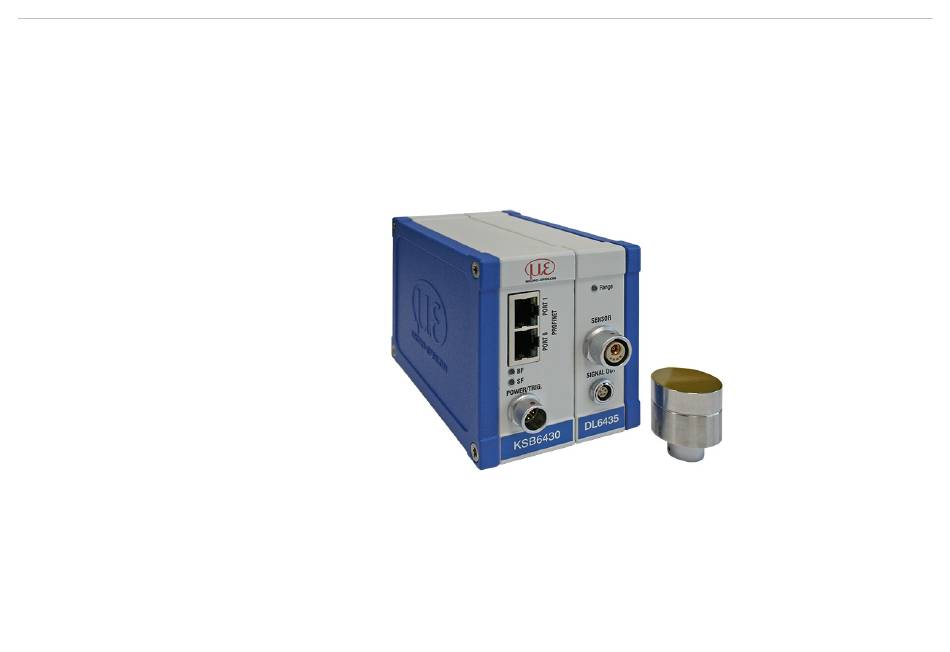

Abb. 3 Einkanal-Messsystem mit Sensor und Controller
Seite 11
