Bedienung
5.3.4
LED D2 = grün
Unter dem Menüpunkt Justage können Sie entweder einen 2-Punkt-Abgleich oder eine Nullpunktsuche
durchführen. In diesem Menü kann der Controller auch auf die Werkseinstellungen zurückgesetzt werden.
2-Punkt-Abgleich
Werkseinstellungen
Nullpunktsuche

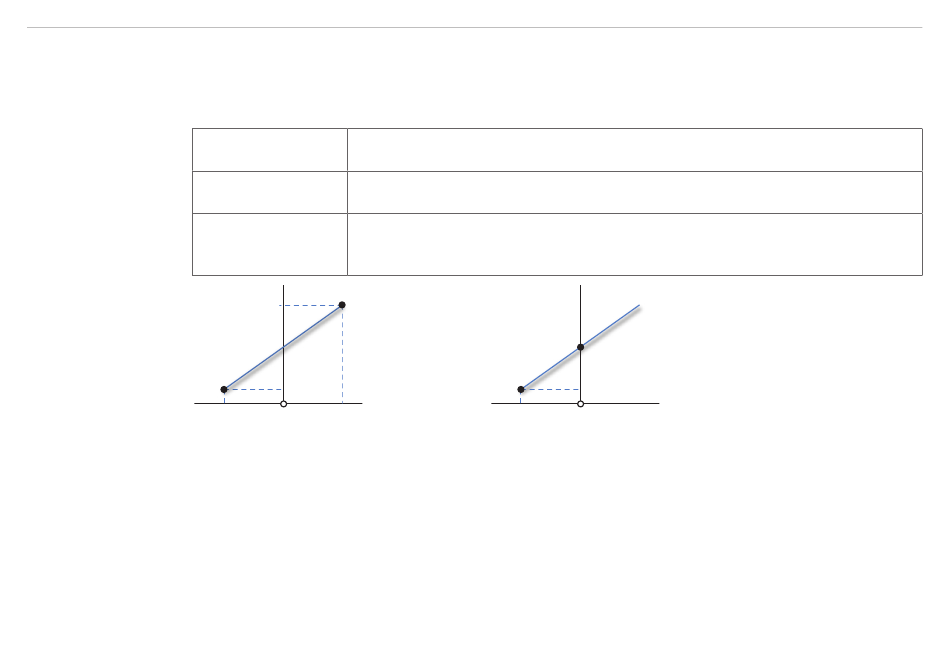

Abb. 50 Grafik 2-Punkt-Abgleich
MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren
Justage
Hier können Sie 2 beliebige Punkte innerhalb des Messbereichs anfahren und die
dazugehörigen Signalwerte einstellen.
Hier kann der Controller auf die werksseitig hinterlegten Parameter zurückgestellt
werden, siehe A 2.
Dies ist ein Sonderfall eines 2-Punkt-Abgleichs und liefert die beste Performance für
das Messsystem. Der erste der beiden Punkte ist der elektrische Nullpunkt, an dem
ein differenzieller Sensor prinzipbedingt die höchste Stabilität aufweist.
U
2
U 1
X
X
1
2
U
0
U
2
X
X
2
0
Abb. 51 Grafik Nullpunktsuche
Seite 49
