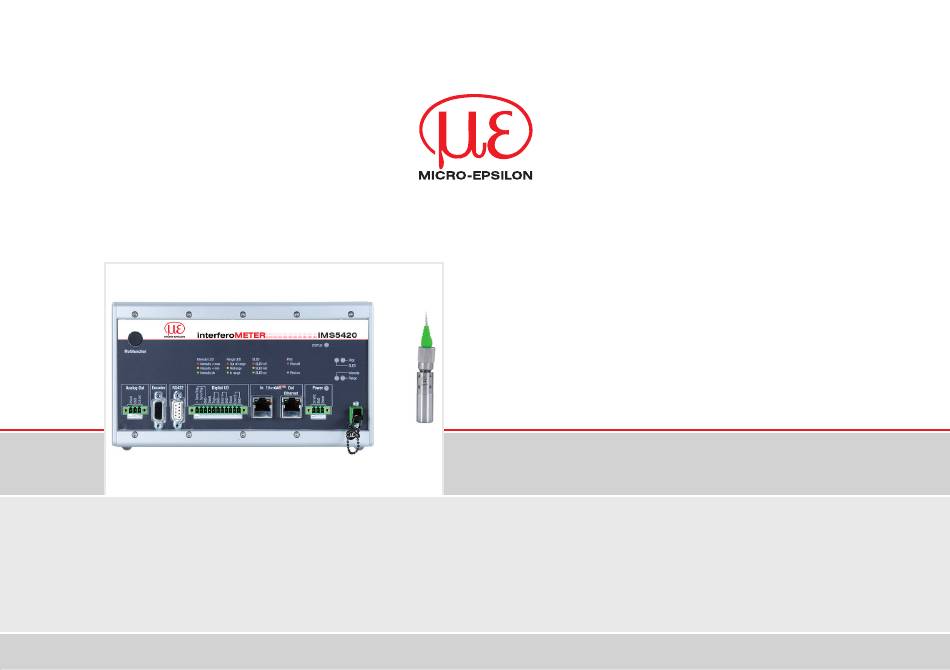

- Seite 1 Benutzerhandbuch interferoMETER IMS5420-TH IMS5420MP-TH IMS5420IP67-TH IMS5420IP67MP-TH...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung nachlesen. Diese finden Sie Online unter: Königbacher Str. 15 94496 Ortenburg / Deutschland https://www.micro-epsilon.de/download-file/man--interferometer-5420--de.pdf Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 EtherCAT® is registered trademark and patented technology, e-mail info@micro-epsilon.de licensed by Beckhoff Automation GmbH, Germany. www.micro-epsilon.de... -
Seite 3: Allgemein
Allgemein Allgemein Verwendete Zeichen In diesem Dokument werden folgende Bezeichnungen verwendet. Zeigt eine gefährliche Situation an, die zu geringfügigen oder mittelschweren Verletzungen führt, VORSICHT falls diese nicht vermieden wird. Zeigt eine Situation an, die zu Sachschäden führen kann, falls diese nicht vermieden wird. Zeigt eine ausführende Tätigkeit an. -
Seite 4: Bestimmungsgemäße Verwendung
Allgemein Vermeiden Sie Stöße und Schläge auf den Sensor und auf den Controller. > Beschädigung oder Zerstörung der Komponenten Knicken Sie niemals den Lichtleiter, biegen Sie den Lichtleiter nicht in engen Radien. > Beschädigung oder Zerstörung der Lichtwellenleiter, Ausfall des Messgerätes Schützen Sie die Enden der Lichtwellenleiter vor Verschmutzung. -
Seite 5: Glossar
Lasersicherheit Umgebungsdruck Atmosphärendruck geschlossen werden, z. B. durch Blendwirkung. Gemäß EN 61000-6-3 / EN 61326-1 Am Controller signalisiert eine LED durch ihr Leuchten, (Klasse B) und EN 61 000-6-2 / EN 61326-1 dass aus der optischen Öffnung der Lichtquelle SLED Laserstrahlung austritt. -
Seite 6: Betriebsarten
Betriebsarten Systemaufbau, Anschlussmöglichkeiten Bei Lasereinrichtungen der Klasse 1 kann eine Beein- trächtigung des Farbsehens und Belästigung nicht Verbinden Sie die Komponenten miteinander, bau- ausgeschlossen werden, z.B. durch Blendwirkung. en Sie die Sensoren in die Halterungen ein. Am Controller signalisiert eine LED, dass aus der opti- schen Öffnung der Lichtquelle Pilot Laserstrahlung 2-Port Switch /... -
Seite 7: Sensorkabel
Sensorkabel Sensorkabel Eine ausführlichere Darstellung der Anschlussmöglich- keiten finden Sie in der Betriebsanleitung. Der Sensor wird mit einem Lichtwellenleiter an den 2-Port Controller angeschlossen. Switch / EtherCAT- - Kürzen oder verlängern Sie den Lichtwellenleiter nicht. Abzweigung - Ziehen oder tragen Sie den Sensor nicht am Lichtwel- lenleiter. -
Seite 8: Befestigung Sensor, Montageadapter
Anschlüsse, IMS5420IP67 Anschlüsse, IMS5420IP67 Allgemeine Regeln Vermeiden Sie grundsätzlich: Versorgung - jegliche Verschmutzung der Stecker, z. B. Staub oder Pin Farbe Bemerkungen Fingerabdrücke Braun +U - unnötige Steckvorgänge - jegliche mechanische Belastung des Lichtwellenlei- 24 VDC ± 15 %, ters (Knicken, Quetschen, Ziehen, Verdrillen, Knoten <... -
Seite 9: Anschlüsse, Ims5420
Anschlüsse, IMS5420 Anschlüsse, IMS5420 Beschreibung Bemerkungen 0 ... 5 V; 0 ... 10 V; Analog Out ca. 50 Ohm; Spannungsausgang 5,5 V / 10,9 V bei Fehler, außerhalb Messbe- U/I out reich 4 ... 20 mA; R ≤ 500 Ohm Stromausgang 23,7 mA bei Fehler, außerhalb Messbereich Masse Analogausgang... -
Seite 10: Led's Ims5420
LED‘s IMS5420 LED‘s IMS5420 LED IMS5420IP67 Power on Grün Versorgungsspannung vorhanden Power on Grün Kein Fehler Versorgungsspannung vorhanden Status Ist die EtherCAT-Schnittstelle aktiv, dann Bedeutung der LED nach den EtherCAT-Richtlinien. Signal in Sättigung Gelb Signal zu gering Grün Signal in Ordnung SLED ausgeschaltet Gelb SLED läuft warm... -
Seite 11: Taste Multifunction, Ims5420
Taste Multifunction, IMS5420 Taste Multifunction, IMS5420 Die Taste Multifunction am Controller ist mehrfach belegt. Damit lässt sich z. B. die Lichtquelle des Sensors be- dienen. Ab Werk ist die Taste mit der Funktion Pilotlaser on/off belegt. Masterwert setzen / Startet bzw. beendet das Mastern der gewählten Signale rücksetzen Pilotlaser Ein-/Ausschalten des Pilotlasers... -
Seite 12: Inbetriebnahme
Im Webbrowser ist nun der Startbildschirm der Control- ler-Software zu sehen. Die IP-Adresse der Controller, die an einem PC/Netzwerk angeschlossen sind, können Sie mit dem Programm sensorTOOL.exe abfragen. Dieses Programm finden Sie online unter https://www.micro-epsilon.de/download/ software/sensorTOOL.exe. IMS5420-TH / IMS5420MP-TH / IMS5420IP67-TH / IMS5420IP67MP-TH Seite 12... -
Seite 13: Messobjekt Platzieren, Dickenmessung
Inbetriebnahme Messobjekt platzieren, Dickenmessung Die LED Range an der Frontseite des Controllers zeigt Der Pilotlaser mit rotem Licht unterstützt Sie während der Inbetriebnahme, den Sensor auf das Ziel auszurich- die Position des Messobjektes zum Sensor an. ten. Kein Messobjekt vorhanden oder Den Pilotlaser können Sie im Menü... -
Seite 14: Presets, Auswahl Messkonfiguration
Inbetriebnahme Presets, Auswahl Messkonfiguration Im Controller sind gängige Messkonfigurationen (Preset) für verschiedene Messobjektoberflächen gespeichert. Diese erlauben einen schnellen Start in die individuelle Messaufgabe. Im Preset sind grundlegende Merkmale wie z. B. die Peak- und Materialauswahl oder die Verrechnungsfunktionen bereits eingestellt. Die Signalqualität ist ab Werk auf Ausgewogen einge- stellt. -
Seite 15: Signalqualität
Inbetriebnahme Signalqualität Mit der Funktion Signalqualität können Sie die Messrate und die jeweilige Mittelung beeinflussen. Die Mittelung mit der Funktion Median wird durch das Preset vorgegeben. Die nachfolgende gleitende Mittelung wird durch die Funktion Signalqualität vorgegeben. Mittelung Beschreibung Statisch, gleitend mit 128 Im Bereich Signalqualität kann zwischen drei vorgege- Werten, Messrate 0,2 kHz benen Grundeinstellungen (Statisch, Ausgewogen und... -
Seite 16: Messpeak Sortierung
Inbetriebnahme Messpeak Sortierung Die Auswahl des/der Peaks entscheidet darüber, welcher Bereich im Signal für die Dickenmessung genutzt wird. Wechseln Sie in die Materialauswahl, Menü Einstellungen > Messwertaufnahme. Wählen Sie als Diagrammtyp FFT. Wählen Sie zwischen Erster Peak oder Höchster Peak. IMS5420 und IMS5420IP67 IMS5420MP und IMS5420IP67MP Peak 4... - Seite 17 Inbetriebnahme Bei einem Messobjekt, das aus mehreren transparenten Schichten besteht, ist eine Materialzuweisung pro Schicht erforderlich. Die Materialauswahl für eine Dickenmessung startet mit der dünnsten Schicht (Schicht 1) unabhängig von der physikalischen Anordnung im Messobjekt, siehe Kap. Materialauswahl. Die Anzahl der Peaks des FFT-Signals, die zur Auswertung verwendet werden, sind separat zu bestimmen, siehe Kap. Anzahl Peaks.
-
Seite 18: Anzahl Peaks
Inbetriebnahme Anzahl Peaks Anzahl der Peaks des FFT-Signals, die zur Auswertung bei der Dickenmessung verwendet werden. Die Auswahl der Peakanzahl erfolgt im Menü Einstellungen > Messwertaufnahme > Anzahl Peaks. Diese Funktion ist für folgende Systeme möglich: - IMS5420MP und IMS5420IP67MP: maximal 5 Schichten Achten Sie auf die richtige Zählweise der Peaks, siehe Kap. - Seite 19 Inbetriebnahme Beispiel für drei Schichten aus Paste, Silizium und Spalt, Messpeak-Sortierung: Erster, zugehörige Materialauswahl IMP-TH Peak 1 Peak 4 Silizium Peak 3 Peak 5 Spalt Peak 6 Peak 2 Bereich [%] Die Controller IMS5420MP und IMS5420IP67MP messen auch die Dicke der Kombinationsschichten des gesamten Materials.
-
Seite 20: Materialauswahl
Inbetriebnahme Materialauswahl Für eine exakte Dickenmessung ist im Controller eine Brechzahlkorrektur erforderlich. Zwischen Sensorstirnfläche und Messobjekt (Material Infront) darf sich ausschließlich Luft befinden, andere Medien wie z. B. Wasser oder Alkohol sind nicht möglich. Wechseln Sie in die Materialauswahl, Menü Einstellungen > Messwert- aufnahme. - Seite 21 Inbetriebnahme Für eine Berechnung der Dicken ist auch die Oberfläche des nachfolgenden Materials erforderlich. Klicken Sie auf das Symbol, um einen bestehenden Eintrag zu ändern. Klicken Sie auf das Symbol, um ein weiteres Material zu ergänzen. Klicken Sie auf das Symbol, um ein weiteres oder geändertes Material zu speichern. Klicken Sie auf das Symbol, um den Vorgang ohne Speichern abzubrechen.
- Seite 22 Inbetriebnahme Wechseln Sie in die Materialauswahl, Menü Einstellungen > Mess- wertaufnahme. Ordnen Sie, entsprechend dem ver- Peak 2 wendeten Messobjekt, die Materialien Schicht 2 Peak 4 Peak 1 Schicht 1 Peak 1 den einzeln Schichten zu. Schicht 1 Peak 4 Peak 3 Schicht 3 Peak 3...
-
Seite 23: Ausgabewerte
Inbetriebnahme Ausgabewerte Ausgabewert Erklärung Skalierung Einheit 01ABS (2048 x 16Bit) FFT-Signal 2047 value / 2048 * 100 01SHUTTER Belichtungszeit 100000 value / 10 µs 01ENCODER1 Encoder UINT32_MAX value Encoder Ticks 01ENCODER2 Encoder UINT32_MAX value Encoder Ticks 01ENCODER3 Encoder UINT32_MAX value Encoder Ticks 01AMOUNT[01..16] Intensität... -
Seite 24: Dickenmessung Mit Anzeige Auf Der Webseite
Dickenmessung mit Anzeige auf der Webseite Dickenmessung mit Anzeige auf der Webseite Richten Sie den Sensor senkrecht auf das zu messende Objekt aus. Rücken Sie den Sensor (oder das Messobjekt) von fern anschließend so lange immer weiter heran, bis der dem verwendeten Sensor entsprechende Arbeitsabstand etwa erreicht ist. - Seite 25 Dickenmessung mit Anzeige auf der Webseite Im linken Fenster können die darzustellenden Signale während oder nach der Messung hinzu- oder abgeschaltet werden. Nicht aktive Kurven sind grau unterlegt und können durch einen Klick auf den Haken hinzugefügt werden. Die Änderungen werden wirksam, wenn Sie die Einstellungen speichern. Mit den Augensymbolen können Sie die einzelnen Signale ein- oder ausblenden.
-
Seite 26: Datenausgabe, Auswahl Schnittstelle
Datenausgabe, Auswahl Schnittstelle Datenausgabe, Auswahl Schnittstelle Der Controller unterstützt - drei digitale Schnittstellen, die parallel zur Datenausgabe genutzt werden können, ƒ Ethernet: ermöglicht eine schnelle nicht echtzeitfähige Datenübertragung (paketbasierter Datentransfer). Es können Messwert- sowie FFT-Daten übertragen werden. Für eine Messwert-Erfassung ohne unmittelbare Prozess-Steuerung, für eine nachfolgende Analyse. -
Seite 27: Vergabe Ip-Adresse
Vergabe IP-Adresse Vergabe IP-Adresse Wechseln Sie in das Menü Einstellungen > Ausgänge > Ethernet-Einstellungen und vergeben Sie eine neue IP-Adresse. Bestätigen Sie die Eingabe mit der Schaltfläche Einstellungen übernehmen. Starten Sie das Webinterface mit der neuen IP-Adresse. Speichern Sie die neuen Geräteeinstellungen. Verwenden Sie dazu die Schaltfläche Einstellungen spei- chern. -
Seite 28: Haftungsausschluss
Haftungsausschluss Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an MICRO-EPSILON oder den Händler zu melden. MICRO-EPSILON übernimmt keinerlei Haftung für Schäden, Verluste oder Kosten, die z. B. durch - Nichtbeachtung dieser Anleitung / dieses Handbuches, - Nicht bestimmungsgemäße Verwendung oder durch unsachgemäße Behandlung (insbesondere durch unsachgemä-...
