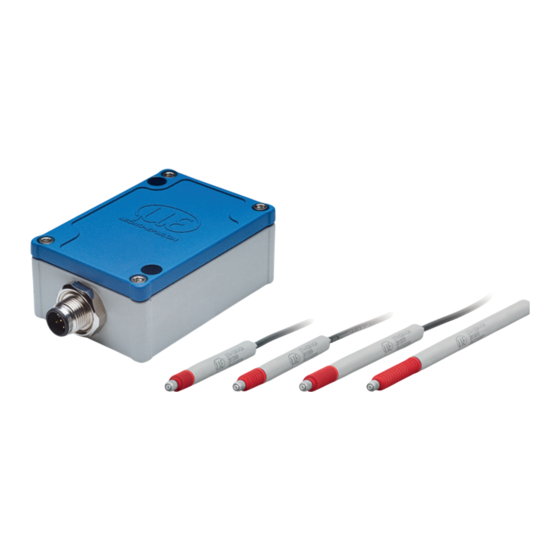

- Seite 1 Betriebsanleitung MSC7401 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 info@micro-epsilon.de · www.micro-epsilon.de...
- Seite 2 Miniatur-Sensor-Controller für induktive Wegsensoren MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Strasse 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de...
-
Seite 3: Inhaltsverzeichnis
Versorgung und Signal ......................... 17 4.3.2 Sensor ............................18 Bedienung..........................19 Inbetriebnahme .............................. 20 Bedien-/ Anzeigeelemente ..........................21 Einstellung ..............................22 5.3.1 Automatische Sensorerkennung ....................23 5.3.2 Signal ............................23 5.3.3 Sensorparameter .......................... 24 5.3.4 Justage ............................25 MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren... - Seite 4 CSV Ausgabe ..........................46 A 3.3 Einstellungen ..............................48 A 3.3.1 Allgemein ............................48 A 3.3.2 Ausgabe............................50 A 3.3.3 Justierung ............................. 51 A 3.3.3.1 Zweipunkt ........................51 A 3.3.3.2 Nullpunkt ........................54 A 3.4 Info ................................. 57 MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren...
-
Seite 5: Sicherheit
Vermeiden Sie Stöße und Schläge auf den Controller und den Sensor. > Beschädigung oder Zerstörung des Controllers und/oder des Sensors Versorgungsspannung darf angegebene Grenzen nicht überschreiten. > Beschädigung oder Zerstörung des Controllers und/oder des Sensors MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 5... -
Seite 6: Hinweise Zur Ce-Kennzeichnung
Setzen Sie das System so ein, dass bei Fehlfunktionen oder Totalausfall des Systems keine Personen gefährdet oder Maschinen beschädigt werden. Treffen Sie bei sicherheitsbezogener Anwendung zusätzliche Vorkehrungen für die Sicherheit und zur Schadensverhütung. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 6... -
Seite 7: Bestimmungsgemäßes Umfeld
Bestimmungsgemäßes Umfeld - Betriebstemperatur: -40 bis +85 °C - Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend) - Umgebungsdruck: Atmosphärendruck - Schutzart: IP 67 - Lagertemperatur: -40 bis +85 °C - Vibration/Schock: EN 60068-2 MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 7... -
Seite 8: Funktionsprinzip, Technische Daten
Sicherheit Funktionsprinzip, Technische Daten Prinzip MSC7401 ist ein Einkanal-Miniatur-Sensor-Controller für den Betrieb von induktiven Wegsensoren nach dem LVDT-Prinzip (Vollbrücke) und für Halbbrücken-Sensoren. Eine Oszillatorelektronik speist die Primärspule mit einem Wechselstrom konstanter Frequenz und Amplitude. Für eine optimale Ansteuerung der jeweiligen Sensoren wird die Frequenz und die Speisespannung einge- stellt, siehe Kap. -
Seite 9: Aufbau
An die Verstärkerelektroniken können beliebige Halbbrücken- und Vollbrücken-Sensoren angeschlossen wer- den. Die Funktionalität von Sensoren anderer Hersteller mit dem Controller sollte jedoch überprüft werden. MICRO-EPSILON empfiehlt die induktiven Wegsensoren und Messtaster der Serie induSENSOR DTA und LDR, da diese optimal auf den Controller abgestimmt sind. - Seite 10 4) Bei Elektroniken mit Stromausgang ist das Ausgangssignal auf einen Bereich von 21 mA begrenzt. 5) Rauschmessung: AC RMS-Messung über RC-Tiefpass 1. Ordnung fg = 5 kHz 6) Nur einstellbar über Software. 7) Bei Verwendung geeigneter Kabel bzw. Gegenstecker MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 10...
-
Seite 11: Lieferung
Wenden Sie sich bei Schäden oder Unvollständigkeit bitte sofort an den Hersteller oder Ihren Lieferan- ten. Optionales Zubehör finden Sie im Anhang, siehe Kap. Lagerung Lagertemperatur: -40 bis +85 °C Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend) MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 11... -
Seite 12: Installation Und Montage
Prüfen Sie vor der Inbetriebnahme alle Steckverbindungen auf deren festen Sitz. Achten Sie bei Montage und Betrieb auf sorgsame Behandlung. Controller Befestigen Sie den Controller der Serie MSC7401 mit zwei Schrauben M4. Die Lage der Befestigungsbohrungen ist in der Zeichnung dargestellt, siehe Abb. - Seite 13 Klemmbereich 1 mm ... 5 mm Klemmbereich 4,5 mm ... 10 mm Alternativ (Option 010): Alternativ (Option 010): Buchse M9 5-pol. Stecker M12x1; 5-pol. Serie 712 (Binder) Abb. 2 Abmessungen des Controllers, Abmessungen in mm, nicht maßstabsgetreu MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 13...
-
Seite 14: Spannungsversorgung, Sensor Und Signalausgabe
Anschluss Schraubklemmen; AWG 16 bis AWG 24; bis AWG 28 mit Aderendhülse ƒ alternativ: Buchse M9; 5-pol., Serie 712, Fa. Binder Abb. 3 Ansicht mit Kabelverschraubung, MSC 7401 Abb. 4 Ansicht mit Steckverbindern, MSC 7401 (010) MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 14... - Seite 15 Pin 5 grün grün blau Schirm Sensorkabel Pin 1 Schirm Schirm Abb. 6 Tabelle zur Anschlussbelegung für Sensor an der Klemmleiste X2, Vollbrücke 1) Farb- beziehungsweise Pinangaben beziehen sich auf Sensoren von Micro-Epsilon. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 15...
- Seite 16 Abb. 8 Tabelle zur Anschlussbelegung für Sensor an der Klemmleiste X2, Halbbrücke Die Anschlussbelegung für die Klemmleisten finden Sie auch in den Tabellen, siehe Abb. 9, siehe Abb. siehe Abb. 1) Farb- beziehungsweise Pinangaben beziehen sich auf Sensoren von Micro-Epsilon. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 16...
-
Seite 17: Versorgung Und Signal
Digitale Schnittstelle RS485 Versorgung und Signal Beschreibung Beschreibung Beschreibung Gehäuse/Schirm RS485 A Ausgangssignal Mittelabgriff RS485 B Versorgungsspannung Sekundärwicklung + Versorgungs- / Signalmasse Sekundärwicklung - Gehäuse/Schirm Primärwicklung + Primärwicklung - Abb. 10 Anschlussbelegung Klemmleisten MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 17... -
Seite 18: Sensor
(d.h. das Signal wird kleiner, wenn der Stößel eingeschoben wird), sind die Anschlüsse sec+ und sec- zu tauschen. Anschlussbelegung Sensor Beschreibung Sekundär + Sekundär - Primär + Primär - Ansicht Buchsenseite Sekundär Mittelabgriff Abb. 12 Anschlussbelegung Sensor, Buchse M9, 5-pol. Serie 712, Fa. Binder MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 18... -
Seite 19: Bedienung
Lassen Sie vor dem Beginn einer Messung oder Einstellung den Controller mit angeschlossenem Sen- sor circa 2 Minuten bei eingeschalteter Versorgungsspannung warmlaufen. Beachten Sie die Betriebsanleitung der jeweils eingesetzten Sensoren. Bei Tausch eines Sensors ist der Kanal neu zu parametrieren und abzugleichen. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 19... -
Seite 20: Inbetriebnahme
Sie den Controller an die Spannungsversorgung anschließen und diesen einschalten, siehe Kap. Schalten Sie anschließend die Versorgungsspannung ein. Nehmen Sie die Grundeinstellung des Controllers vor, siehe Kap. 5.3. DOWN MENU ENTER Abb. 13 Controller MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 20... -
Seite 21: Bedien-/ Anzeigeelemente
Position im Menü bzw. die entspre- LED D3 Anzeige Menüebene E2 chenden Einstellungen an. Die LED Wert gibt den aktuellen Wert LED D4 Anzeige Wert des gewählten Parameters an. Abb. 14 Anzeige- und Bedienelemente MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 21... -
Seite 22: Einstellung
Bedienung Einstellung Das Menü des MSC7401 ist sowohl für eine schnelle weitgehend automatisierte Inbetriebnahme, als auch für individuelle applikationsspezifische Einstellungen konzipiert. Es gliedert sich in vier Funktionsblöcke, siehe Abb. 15. Die 4 LEDs zeigen zu jedem Zeitpunkt die aktuelle Position im Menü und den dazugehörigen Einstellwert an, siehe Kap. -
Seite 23: Automatische Sensorerkennung
Eine automatische Erkennung steht zur Verfügung. Bei einer Last am Ausgang von: > 1 kOhm wird ein Spannungsausgang 2 ... 10 V eingestellt, < 1 kOhm wird ein Stromausgang 4 ... 20 mA eingestellt. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 23... -
Seite 24: Sensorparameter
50 mm 9 kHz LDR-14 mit 8 mm Zugstange 14 mm mit 10 mm Zugstange LVP-25 mit 8 mm Zugstange 25 mm 16 kHz mit 10 mm Zugstange Abb. 16 Sensormodelle und Sensorparameter MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 24... -
Seite 25: Justage
Dies ist ein Sonderfall eines 2-Punkt-Abgleichs und liefert die beste Performance für das Messsystem. Der erste der beiden Punkte ist der elektrische Nullpunkt, an dem ein differenzieller Sensor prinzipbedingt die höchste Stabilität aufweist. Abb. 17 Grafik 2-Punkt-Abgleich Abb. 18 Grafik Nullpunktsuche MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 25... -
Seite 26: Menüstruktur
Legende Menüstruktur LED orange LED orange blinkend LED grün LED grün blinkend LED rot LED rot blinkend LED ausgeschaltet Messbereichsanfang Messbereichsmitte Messbereichsende Abb. 19 Legende Menüstruktur 1) Zu den Seiten 26 bis 33 MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 26... - Seite 27 0 ... 10 V 2 ... 10 V Spannung 0 ... 5 V Signal E1-Stufe ENTER ENTER ENTER 0,5 ... 4,5 V 4 ... 20 mA Strom 0 ... 20 mA 0 ... 10 mA MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 27...
- Seite 28 9 kHz 2 kHz 13 kHz Frequenz 5 kHz 16 kHz 10 kHz 21 kHz ENTER 550 mV 350 mV Amplitude E1-Stufe ENTER 150 mV 75 mV Abb. 20 Menüstruktur Controller MSC 7401 MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 28...
-
Seite 29: 2-Punkt-Abgleich
Blinkt orange, wenn Messobjektes. das Messobjekt in der elektrischen Mit- te des Sensors ist. Abb. 21 Menüstruktur Controller MSC 7401, Justagemodus: 2-Punkt-Abgleich 1) Position X muss > 10 % des Messbereichs von X entfernt sein. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 29... -
Seite 30: Null-Punkt-Suche
1) Position X muss Messobjekt in der > 10 % des Messbe- elektrischen Mitte des Sensors ist. reichs von X entfernt sein. Abb. 22 Menüstruktur Controller MSC 7401, Justagemodus: Null-Punkt-Suche MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 30... -
Seite 31: Beispiel A: Sensorparameter Einstellen: Dta-5G8
Auswahl geändert werden. Bestätigen Sie dies durch Drücken der ENTER Taste. ENTER Erregerspannung: 550 mV; mit könnte hier die Auswahl geändert werden. Bestätigen Sie dies durch Drücken der ENTER Taste. ENTER MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 31... -
Seite 32: Beispiel B: Signalausgang Einstellen: 2
2 ... 10 V; LVDT; mit könnte hier die Auswahl geändert werden. Bestätigen Sie dies durch Drücken der ENTER Taste. ENTER Ausgangssituation: Die Sensorparameter sind bereits eingestellt; je nach Vorgehensweise dabei kann LED D4 grün oder ausgeschaltet sein. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 32... -
Seite 33: Beispiel C: Justage Über Nullpunkt-Suche
Pfeiltasten 2,00 V (U ) ein. Zu besserer Orientierung ändert LED D4 die Farbe abhängig von der Stößelposition. In der Nähe des Nullpunkts blinkt LED D4 orange. Bestätigen Sie dies durch Drücken der ENTER Taste. ENTER MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 33... -
Seite 34: Beispiel D: Justage Über 2-Punkt-Justage
Bewegen Sie nun das Messobjekt 6,000 mm in Richtung Messbereichsende (X Stellen Sie dort mit den Pfeiltasten 10,000 V (U ) ein. Bestätigen Sie dies durch Drücken der ENTER Taste. ENTER (2 V) 6 mm Abb. 24 Beispiel 2-Punkt-Abgleich MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 34... -
Seite 35: Service, Reparatur
Haftung für Sachmängel Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an MICRO-EPSILON oder den Händler zu melden. Die Haftung für Sachmängel beträgt 12 Monate ab Lieferung. Innerhalb dieser Zeit werden fehlerhafte Teile, ausgenommen Verschleißteile, kostenlos instand gesetzt oder ausgetauscht, wenn das Gerät kostenfrei an... -
Seite 36: Außerbetriebnahme, Entsorgung
Entfernen Sie das Versorgungs- und Ausgangskabel am Controller. Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Entsorgen Sie das Gerät, dessen Komponenten und das Zubehör sowie die Verpackungsmaterialien entsprechend den einschlägigen landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften des Verwendungsgebietes. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 36... -
Seite 37: Anhang A 1 Zubehör
Stecker M12x1, 5 Pin, A-Codierung, Länge: 5 m, 5-adrig, offene Enden, AD: 5,6 mm, IP 67 IF 7001 Einkanal USB/RS485 Konver- ter für MSC7xxx Weitere Informationen zur IF 7001 finden Sie unter: https://www.micro-epsilon.com/download/manuals/ass- -IF-7001--de.pdf MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 37... -
Seite 38: A 2 Werkseinstellungen
Werkseitig ist der Controller mit folgenden Parametern belegt: - Automatische Erkennung Signaleingang Kunde - Automatische Sensorerkennung Bei erfolgreicher Erkennung: - Messbereichsanfang (Stößel ausgefahren): ~2 V bzw. 4 mA - Messbereichsmitte (Elektrisch Null): ~6 V bzw. 12 mA Sprache: Deutsch MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 38... -
Seite 39: A 3 Software
Verbinden sie den Controller mit der einem freien USB-Anschluss Ihres PCs (z.B. über die IF7001) und schließen sie die Spannungsversorgung an. Stellen Sie in den DropDown Menüs die Sensorgruppe induSENSOR, Sensortyp induSENSOR MSC7401 und aktivieren sie die weiteren Einstellungen gemäß untenstehender Abbildung, siehe Abb. Abb. 25 Hauptansicht Drücken Sie danach auf das Suchen Symbol. -
Seite 40: Drücken Sie Auf Die Schaltfläche Konfiguriere Serielle Schnittstelle, Um Die Grundein
Wählen Sie durch einen Klick auf die Länderflagge die gewünschte Sprache. Abb. 26 Sprache Deutsch Abb. 27 Sprache Englisch Drücken Sie auf die Schaltfläche Konfiguriere Serielle Schnittstelle, um die Grundein- stellungen der Seriellen Schnittstelle einzustellen. Abb. 28 Fenster Suchergebnisse MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 40... - Seite 41 Es erscheint dann folgendes Fenster: Abb. 29 Fenster Einstellungen Serielle Schnittstelle - SensorTool Empfehlung: Stellen Sie 256.000 Baud ein. Starten Sie die Datenaufnahme/Konfiguration durch einen Klick auf Starte Datenaufnahme oder auf die Abbildung des Controllers, siehe Abb. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 41...
- Seite 42 Anhang | Software Es erscheint folgendes Fenster: Abb. 30 Ansicht Sensorfinder MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 42...
-
Seite 43: A 3.2 Datenaufnahme
Anhang | Software A 3.2 Datenaufnahme Zur Überprüfung Ihrer Messungen steht Ihnen eine einfache Datenaufnahme, siehe Abb. 31, zur Verfügung. Abb. 31 Ansicht Datenaufnahme MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 43... -
Seite 44: A 3.2.1 Hauptansicht
Abb. 33. Die Aufnahme wird komplett neu gestartet und die vorher angehaltene Aufnahme geht verloren. Stoppen Sie die Datenaufnahme, indem Sie auf die Schaltfläche Stop drücken, siehe Abb. Abb. 33 Start Abb. 34 Stop MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 44... -
Seite 45: A 3.2.3 Signalverarbeitung
Wert aus Tabelle. Reset Setzt den Master wieder zurück. Bei Master beachten Sie bitte auch die Tabelle, siehe Abb. 1) zum Beispiel alle 5000 ms: Nach dieser Zeit aktualisiert sich der angezeigte Verlauf. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 45... -
Seite 46: A 3.2.4 Csv Ausgabe
Drücken Sie diese Schaltfläche, um die aktuelle Messwertauswahl zu speichern. Drücken Sie diese Schaltfläche, um die Protokollierung abzubrechen. Datenaufnahme CSV Ausgabe Format point / comma Separator comma / semicolon / tabulator / space MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 46... - Seite 47 Wenn Sie im Menü Datenaufnahme > Signalverarbeitung den Reiter Master aktiviert Mastering 35, können Sie durch Aktivieren der Mastering Checkbox unter Aktu- haben, siehe Abb. ellem Wert Werte manuell eingeben. Abb. 38 Ausschnitt und Beschreibung Tabelle Datenaufnahme MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 47...
-
Seite 48: A 3.3 Einstellungen
Anhang | Software A 3.3 Einstellungen A 3.3.1 Allgemein Abb. 39 Ansicht Einstellung Allgemein MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 48... - Seite 49 Sollten die Werte nicht korrekt sein, führen Sie die automatische Sensorerkennung erneut manuell aus oder wählen Sie das Sensormodell im DropDown-Menü aus. Sollte das Sensormodell im DropDown-Menü fehlen, wenden Sie sich bitte an Micro-Epsilon. Bitte beachten Sie, dass durch das Ändern des Sensormodells alle manuell eingestellten Parameter überschrieben werden.
-
Seite 50: A 3.3.2 Ausgabe
20 Hz / 50 Hz / 100 Hz / 200 Hz / 300 Hz Grenzfrequenz: Für eine optimale Auflösung sollte die Grenzfrequenz soweit wie möglich reduziert werden. Es ist zu beachten, dass eine Reduzierung der Grenzfrequenz auch eine Reduzierung der Messdynamik zur Folge hat. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 50... -
Seite 51: A 3.3.3 Justierung
Ausgangssignal) und das Messobjekt entsprechend positioniert werden kann. Starten Sie die Justierung des Sensors mit dem Start Schaltfläche. Bewegen Sie anschließend das Target an die erste gewünschte Position X Tragen Sie hier den gewünschten Ausgangswert ein. Drücken Sie X übernehmen. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 51... - Seite 52 Anhang | Software Abb. 43 Ansicht 2 Zweipunkt-Justierung Wiederholen Sie diesen Vorgang für die zweite Position X MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 52...
- Seite 53 Bezeichnung Custom angezeigt. Das Diagramm ist in 3 Bereiche eingeteilt: Grün Eingelernter Bereich, begrenzt durch X und den zugehörigen Ausgangssignalen. Weiß Nutzbarer Bereich außerhalb des eingelernten Bereichs Nicht verfügbarer Bereich MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 53...
-
Seite 54: A 3.3.3.2 Nullpunkt
Starten Sie die Justierung des Sensors mit dem Start Schaltfläche. Bewegen Sie anschließend das Target auf den Nullpunkt X (Messobjekt Position = 0 %). Tragen Sie den gewünschten Ausgangswert für die Messbereichsmitte ein und übernehmen diesen durch Betätigen der Schaltfläche X übernehmen. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 54... - Seite 55 Bewegen Sie nun das Target in eine Richtung innerhalb des Messbereichs an den Punkt X Tragen Sie dort ebenfalls den gewünschten Ausgangswert ein und übernehmen diesen durch Drücken auf die Schaltfläche X übernehmen. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 55...
- Seite 56 Bezeichnung Custom angezeigt. Das Diagramm ist in 3 Bereiche eingeteilt: Grün Eingelernter Bereich, begrenzt durch X und den zugehörigen Ausgangssignalen. Weiß Nutzbarer Bereich außerhalb des eingelernten Bereichs Nicht verfügbarer Bereich MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 56...
-
Seite 57: A 3.4 Info
Wenn Sie die Schaltfläche Verbindung trennen drücken, spring das Menü zurück zur Sensorsuche. Indem Sie die Schaltfläche Copy to Clipboard betätigen, können sie den Informationen und Einstellun- gen zum gewählten Controller in der Zwischenablage speichern. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 57... - Seite 58 Datei *.csv im PC an. Abb. 51 Schaltfläche Einstellungen Exportieren Abb. 52 Schaltfläche Einstellungen Importieren Durch Einstellungen Importieren öffnet sich der Explorer und bietet Ihnen das Importieren von Einstellwerten aus einer vorgegebenen Datei *.csv im PC an. MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 58...
- Seite 59 Anhang | Software MSC7401 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 59...
- Seite 60 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG X9750377-A021118HDR Königbacher Str. 15 · 94496 Ortenburg / Deutschland MICRO-EPSILON MESSTECHNIK Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 *X9750377-A02* info@micro-epsilon.de · www.micro-epsilon.de...
