• Prévoir un espace libre suffisant pour la mainte-
nance autour du groupe. Garantir un accès dégagé
au groupe motopompe pour les appareils de
levage.
• Installation en extérieur :
• Le groupe motopompe doit être installé à l'abri
du vent, de la pluie et des particules qui pour-
raient endommager le moteur.
• Éviter toute exposition directe à la lumière du
soleil.
• Le groupe motopompe doit être protégé contre
le gel au moyen d'un fluide antigel approprié.
ATTENTION ! Risques de dommages matériels !
Les température ambiantes minimales/maxi-
males indiquées doivent être garanties par une
aération/un chauffage suffisants.
• Tous les travaux de soudure sur les conduites
doivent être effectués avant l'installation de la
pompe.
ATTENTION ! Risques de dommages matériels !
Lors du service, les saletés provenant du sys-
tème de tuyauterie peuvent endommager la
pompe. Les conduites doivent être minutieuse-
ment nettoyées et rincées avant l'installation
du groupe.
• Des vannes d'arrêt doivent être montées sur les
côtés ascendant et descendant de la pompe.
7.2.1 Fondations (fig. 2, 3)
Les fondations doivent être suffisamment stables
pour absorber les vibrations et garantir une fixa-
tion durable du socle. Prévoir large pour le dimen-
sionnement des fondations.
de manière générale, les fondations doivent être
2 à 3 fois plus lourdes que le groupe de la pompe.
Cette condition est indispensable si l'on veut que
l'alignement d'un groupe directement raccordé
soit conservé. L'arête supérieure des fondations
doit être environ 25,4 mm plus bas que la hauteur
prévue pour les fondations afin de pouvoir couler
le béton. À l'aide d'un gabarit, couler des vis de
fondations de dimensions appropriée dans le
béton (voir fig. 3).

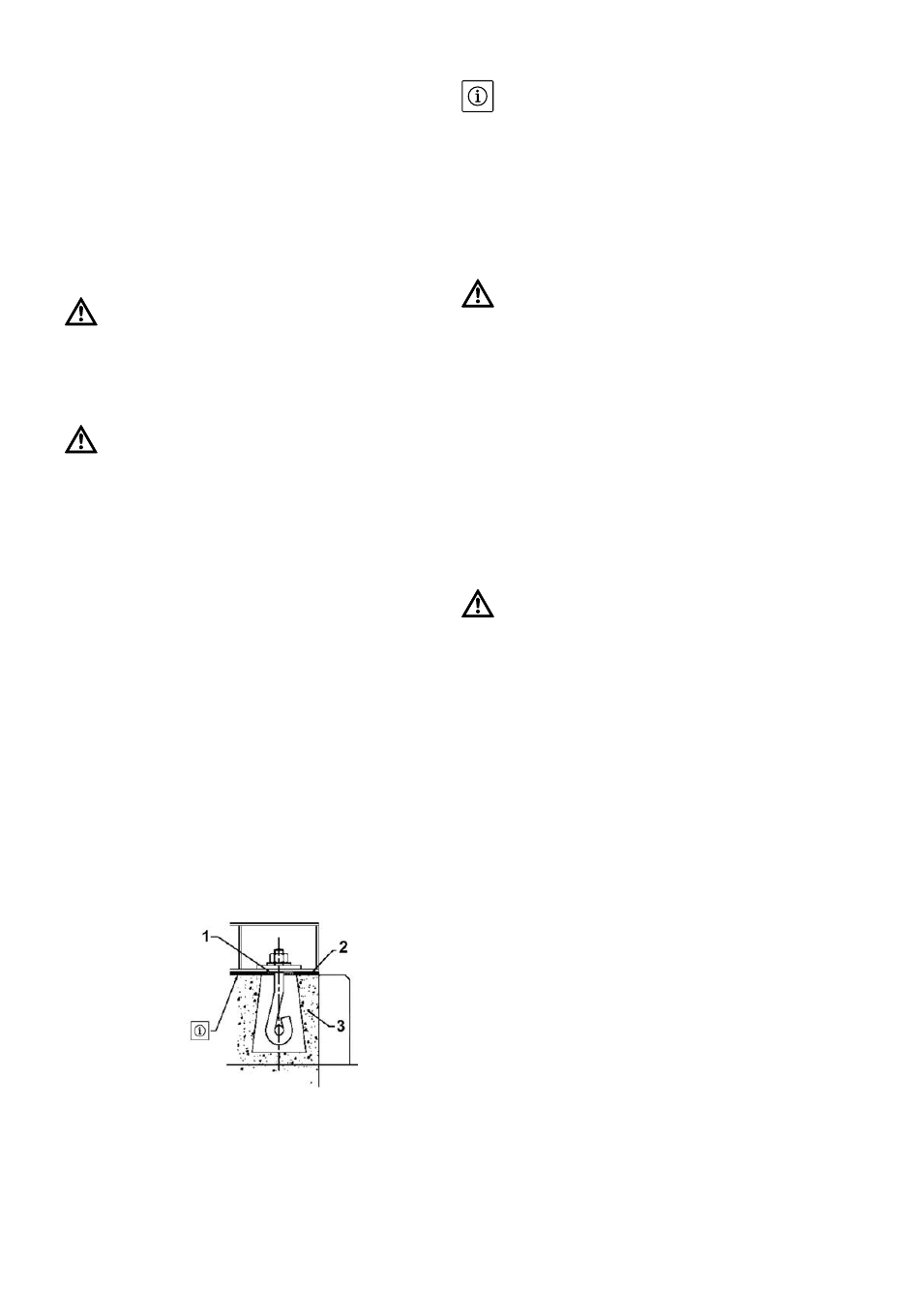

Vis de fondations
1 Semelle
2 Couches de mortier
3 Béton
Notice de montage et de mise en service Wilo-SCP
REMARQUE :
Ne pas lisser la surface des fondations ! Ne pas la
lisser à la truelle.
• Utiliser une douille d'un diamètre correspondant
environ à env. 2 ½ fois le diamètre des vis de façon
à ce qu'elles puissent être déplacées pour
atteindre leur position finale. Lors d'installations
dont le niveau sonore escompté est bas, les fon-
dations doivent être réalisées dans une fosse
habillée d'un matériel isolant approprié afin d'évi-
ter un transfert des vibrations dans le sol.
ATTENTION ! Risques de dommages matériels !
Lorsque vous serrez les vis, ne retenez pas la
pompe sur le moteur ou le module. Au lieu de
cela, placez la clé de serrage sur les brides
d'aspiration et de refoulement.
• Il n'est pas suffisant de contrôler l'alignement
horizontale de la surface d'un socle à l'aide d'un
niveau à eau, car il se peut que cette méthode ne
permette pas de déceler certaines erreurs ou que
des valeurs soient considérées par erreur comme
étant comprises dans les limites acceptables.
Déformations possibles, voir fig. 4. Par consé-
quent, un support I en guise de règle de nivelle-
ment doit être utilisé de paire avec un niveau à eau
de précision.
7.2.2 Nivellement et installation du socle
ATTENTION ! Risques de dommages matériels !
Lors de la livraison de pompes et de moteurs
montés sur un même socle, l'alignement a été
vérifié avant leur expédition. Pendant l'expédi-
tion ou lors du stockage, il se peut toutefois que
l'alignement ait été modifié.
• Pour le nivellement du socle, utiliser un support I
en guise de règle de nivellement et un niveau à eau
de précision (d'une précision de 0,02 mm / mètre).
Le support en I doit porter sur les surfaces traitées
du socle ou le cas échéant, sur les éléments de
nivellement. Ces surfaces traitées et sur lesquelles
est posé le niveau à eau doivent être propres et
sans résidus de peinture, bavures, etc.
• Vérifier que la position de référence du bâti de
base corresponde à celle indiquée dans le schéma.
Ajuster la hauteur du socle à l'aide des cales
d'épaisseur entre la dalle des fondations et les
semelles jusqu'à ce que le socle soit plane et porté
par les semelles à la hauteur requise pour le rac-
cordement des brides d'aspiration et de refoule-
ment. Pour vérifier l'alignement horizontal de
deux éléments de nivellement opposés, utiliser un
support en I en guise de règle de nivellement de
paire avec un niveau à eau de précision. La préci-
sion de l'alignement horizontal doit être de
0,05 mm pour 250 mm.
• Après avoir aligné le socle, couler les vis de fonda-
tions. Il convient de veiller à ce que la verticalité
des vis de fondations ne change pas. Pour le
béton, utiliser un mélange de 1 : 1:2 de ciment, de
sable et de gravier de moins de 12 mm. Il est éga-
lement possible d'utiliser du mortier à prise rapide.
• Une fois que le mortier, les vis de fondations
doivent être serrées de façon uniforme. Veillez à
