Wilo -SCP Einbau- Und Betriebsanleitung Seite 32

Deutsch

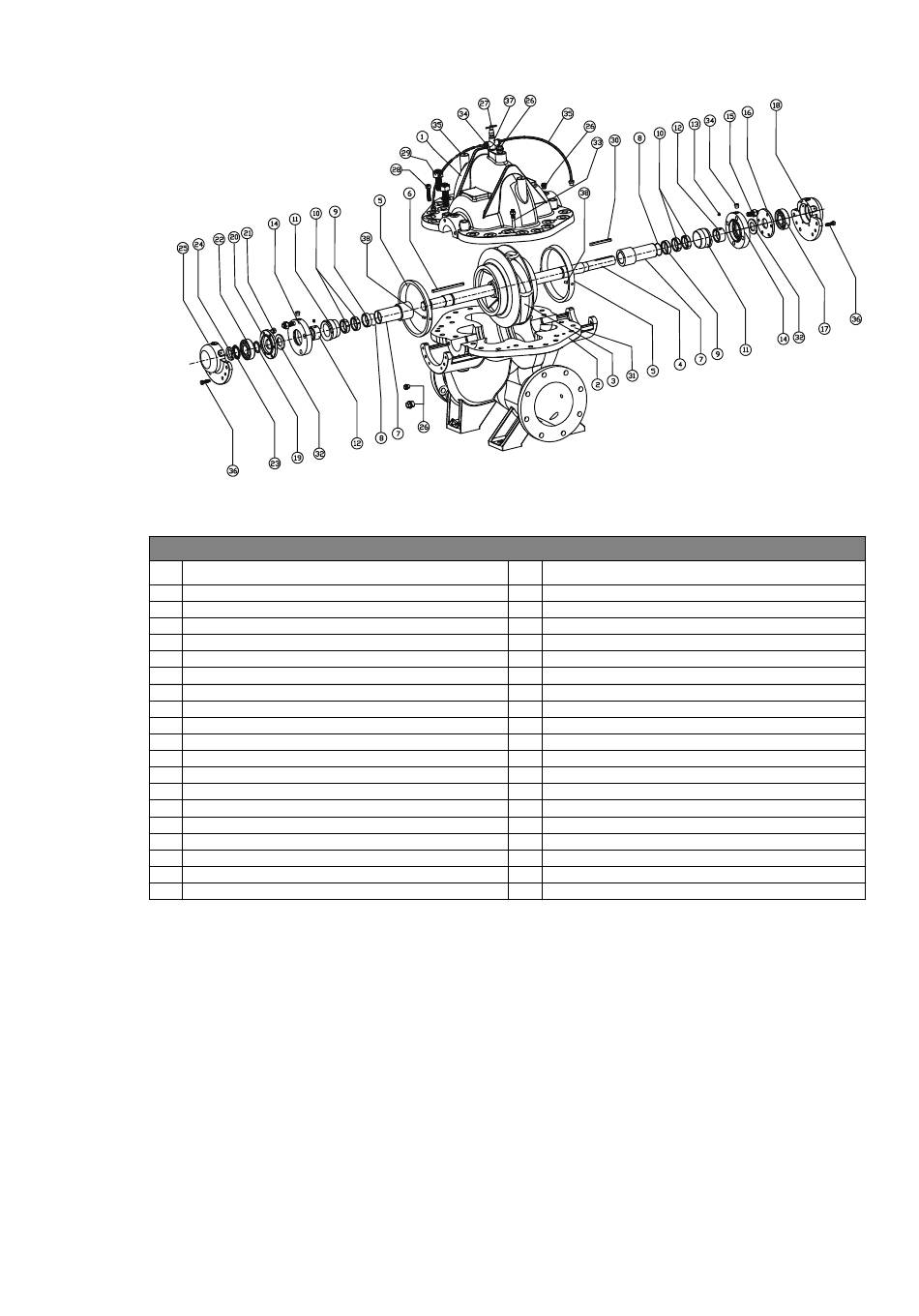

Explosionsansicht SCP-Pumpe (Ausführung mit Gleitringdichtung)
Ausführung mit Gleitringdichtung
Nr. Beschreibung
1 Gehäuseoberteil
2 Gehäuseunterteil
3 Laufrad
4 Welle
5 Laufraddichtung (Spaltring)
6 Laufrad-Passfeder
7 Wellenhülse
8 O-Ring
9 Lager-Abstandshülse
10 Hülsenmutter
11 Führungslager
12 Gleitringdichtung
13 Gewindestift
14 Gegenringhalter
15 Schraube für Stopfbuchsbrille
16 Lagerabdeckung (Antriebsseite)
17 Lager (Antriebsseite)
18 Lagergehäuse (Antriebsseite)
19 Stützring
32
Nr. Beschreibung
20 Lagerabdeckung (Nichtantriebsseite)
21 Schraube für Lagerabdeckung
22 Lager (Nichtantriebsseite)
23 Sicherungsring
24 Kontermutter
25 Lagergehäuse (Nichtantriebsseite)
26 Sechskantstopfen
27 Entlüftungshahn
28 Sechskantschraube zum Abdrücken
29 Schrauben für geteilten Flansch
30 Kupplungsschlüssel
31 Dichtung
32 Spritzring
33 Zentrierstift
34 Schraube Kupplung
35 Anschluss Flüssigkeitsdichtung (Spülrohr)
36 Sechskantschraube für Lagergehäuse
37 4-Wege-Ventil
38 Sicherungsstift, Laufraddichtung
WILO SE 10/2019
