Pioneering for You

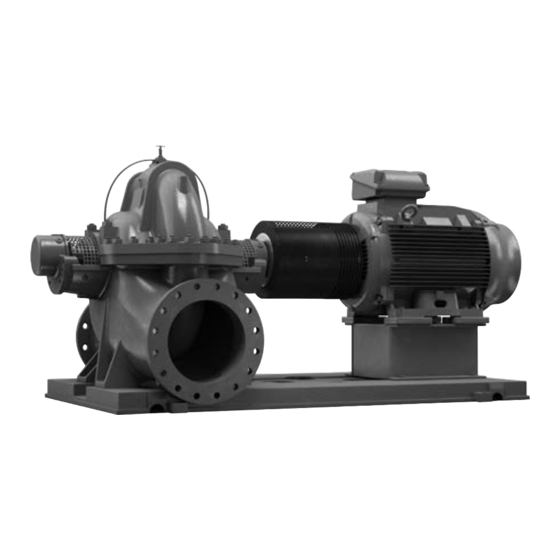

Wilo-SCP
de Einbau- und Betriebsanleitung
en Installation and operating instructions
fr
Notice de montage et de mise en service
4 144 991-Ed.06 book 1/ 2019-10-Wilo
da Monterings- og driftsvejledning
sv Monterings- och skötselanvisning

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wilo Wilo-SCP

Inhaltszusammenfassung für Wilo Wilo-SCP

  • Seite 1 Pioneering for You Wilo-SCP de Einbau- und Betriebsanleitung da Monterings- og driftsvejledning en Installation and operating instructions sv Monterings- och skötselanvisning Notice de montage et de mise en service 4 144 991-Ed.06 book 1/ 2019-10-Wilo...
  • Seite 2 Fig.1: Fig.2: Fig.3:...
  • Seite 3 Fig.4: Fig.5: Fig.6:...
  • Seite 4 Fig.7: Fig.8.1: Fig.8.2:...
  • Seite 5 Fig.8.3: ‡ Fig.8.4: 2xØ Ø ‡...
  • Seite 6 Fig.8.5: ‡ Fig.9:...
  • Seite 7 Fig.10:...
  • Seite 9 Einbau- und Betriebsanleitung Installation and operating instructions Notice de montage et de mise en service Monterings- og driftsvejledning Monterings- och skötselanvisning...

  • Seite 10: Inhaltsverzeichnis

    Anlaufen der Pumpe ............................26 Wartung ..............................29 Regelmäßige Wartung und Inspektion ......................29 Allgemeine Wartung ............................30 Demontage der Pumpe ............................31 Untersuchung der inneren Bauteile ........................33 Zusammenbauen der Pumpe ..........................36 Empfohlene Ersatzteile ............................41 Störungen, Ursachen und Beseitigung ....................42 Außerbetriebnahme und Recycling ....................44 WILO SE 10/2019...

  • Seite 11: Allgemeines

    • Leckagen (z.B. Wellendichtung) gefährlicher För- Der Benutzer kann (schwere) Verletzungen dermedien (z.B. explosiv, giftig, heiß) müssen so erleiden. Das Signalwort „Warnung“ weist dar- abgeführt werden, dass keine Gefährdung für Per- auf hin, dass bei einer Missachtung dieser Hin- Einbau- und Betriebsanleitung Wilo-SCP...

  • Seite 12: Sicherheitshinweise Für Montage- Und Wartungsarbeiten

    Abfall muss so erfolgen, dass keine Umwelt- schreitet, ist die lokale Gesundheits- und Sicher- schäden verursacht werden. SCP-Pumpen von heitsgesetzgebung zu berücksichtigen, um die Wilo enthalten keine Gefahrenstoffe. Lärmexposition der Betreiber am Einsatzort zu begrenzen. Der auf dem Motortypenschild ange- HINWEIS gebene Schalldruck ist zu berücksichtigen.

  • Seite 13: Lieferung

    Die Pumpen sind im Lieferzustand ausreichend für die Pumpe für andere Fördermedien eingesetzt die kurzfristige Lagerung geschützt. werden, muss vorhergehend Wilo kontaktiert Wenn die Pumpe nicht unmittelbar nach Lieferung werden. Pumpen mit axial geteiltem Gehäuse installiert wird, muss sie an einem trockenen, sau- werden vorrangig in den Bereichen beren, ordnungsgemäß...

  • Seite 14: Angaben Über Das Erzeugnis

    Do not open when switched on Article no.: - DS = Zweistufige Pumpe TAG-No.: Motorleistung in kW Made by Wilo Group in Germany WILO SE Nortkirchenstr. 100 Polzahl 44263 Dortmund Germany gültig innerhalb der EU und Russlands für Pumpentypen mit IE3- Netzspannung dreiphasig 400 V Motoren von 0,75 kW bis 375 kW, sowie mit IE2-Motoren größer...

  • Seite 15: Eigenschaft

    Deutsch Eigenschaft Wert Bemerkung Elektrischer Anschluss 3~230V, 50Hz (≤4kW) Für andere Frequenzen, Span- 3~400 V , 50 Hz (≥ 5,5 kW) nungen Wilo kontaktieren Einbau- und Betriebsanleitung Wilo-SCP...

  • Seite 16: Lieferumfang

    Entlüftungshahn, um das Ansau- Pumpen ist relativ einfach, da das Pumpen- gen der Pumpe zu erleichtern. gehäuse entlang der Pumpenachse in zwei Teile geteilt ist, sodass die normale Wartung ohne Bewegen des Pumpenaggregats oder der Leitun- gen erfolgen kann. WILO SE 10/2019...
  • Seite 17 CG: Compound Ground (Erdung); PG: Pressure Gauge (Manometer); PM: Priming (Ansaugen); AC: Air Cock (Entlüftungshahn); CDS: Casing Drain (Suction) (Gehäuseentleerung - Saugseite); CDD: Casing Drain (Delivery) (Gehäuseentleerung - Druckseite); CD: Casing Drain (Gehäuseentleerung); GD: Gland Drain (Stopfbuchs-Entleerung); VG: Vibration Gauge (Schwingungsmesser); TG: Temperature Gauge (Temperaturmesser); Einbau- und Betriebsanleitung Wilo-SCP...

  • Seite 18: Teilebeschreibung

    Für Pumpenausführungen mit Stopfbuchspackung Teilebeschreibung Teilebeschreibung Welle O-Ring Laufrad Lagerabdeckung (Antriebsseite) Laufrad-Passfeder Lager (Antriebsseite) Hülse Lagergehäuse (Antriebsseite) Laufraddichtung Lagerabdeckung (Nichtantriebsseite) Hülsenmutter Lager (Nichtantriebsseite) Lager-Abstandshülse Sicherungsring Führungslager Kontermutter Laternenring Lagergehäuse (Nichtantriebsseite) Stopfbuchsbrille Kupplungsschlüssel Stopfbuchspackung Spritzring Stützring Sicherungsstift, Laufraddichtung WILO SE 10/2019...
  • Seite 19 Mithilfe dieser Führungslager wird das Förderme- Gewinden versehen, um zu verhindern, dass sich dium zum Laufradeintritt geleitet. Ihre Rückseite die drehbaren Teile bei der Rotation lösen. hält die Stopfbuchspackung. Auf beiden Seiten der Welle sind nach den Gegenringhaltern Spritz- ringe eingesetzt. Einbau- und Betriebsanleitung Wilo-SCP...

  • Seite 20: Installation Und Elektrischer Anschluss (Motor-Pumpen-Kupplungssystem)

    Die Baugröße der Kupplung ist in Abhängigkeit dern. Es wird empfohlen, den Kupplungsschutz von den Empfehlungen des Herstellers zu wählen. von Wilo zu verwenden, der als Zubehörteil ver- Den Anweisungen des Herstellers für den Einbau fügbar ist. der Kupplung zwischen Pumpe und Motor ist Folge zu leisten (die Kupplung muss der Norm 7.2 Installation des Pumpenaggregats...
  • Seite 21 Genauigkeit von 1 Unterlegplatten 0,05 mm pro 250 mm liegen. 2 Mörtelschicht • Nach der Ausrichtung der Grundplatte nur die 3 Beton Fundamentschrauben vergießen. Es ist darauf zu achten, dass sich die Vertikalität der Fundament- Einbau- und Betriebsanleitung Wilo-SCP...

  • Seite 22: Ausrichtung Von Pumpe Und Motor

    1800/min bis 0,05 mm TIR 0,1 mm TIR quer über beide Kupplungshälften ein Strich 3000/min gezogen werden und die Messungen dürfen nur TIR = Total Indicated Reading (Gesamtmessuhrausschlag) ausgeführt werden, wenn die beiden Markierun- gen aneinander ausgerichtet sind. WILO SE 10/2019...
  • Seite 23 1330 2300 3530 5020 6100 6370 7320 7675 7945 1180 1760 2440 2980 3120 3660 3905 4175 1000 1760 2580 3800 4610 4750 5420 5725 6060 1280 1800 3130 4710 6750 8210 8540 9820 10235 10775 Einbau- und Betriebsanleitung Wilo-SCP...

  • Seite 24: Saugleitung

    • Beachten Sie bei den Installations- und Anschlus- sarbeiten die Handbücher zum Motor und zu den Bedienfeldern. Die Bedienfelder der Motoren bzw. der Elektrik werden mit Wechselstrom oder indu- striellem Starkstrom versorgt. • Der elektrische Anschluss wird über eine statio- näre Netzanschlussleitung hergestellt. WILO SE 10/2019...

  • Seite 25: Inbetriebnahme

    • Das elektrische System (Maschine einschließlich zu prüfen, ob der Motor mit der abweichenden Schutzvorrichtungen und Bedienbereich) muss Frequenz betrieben werden kann. Wilo muss bei immer geerdet sein. Beachten Sie die Übersichts- der Angebotsanfrage in jedem Fall darüber in zeichnung zur Pumpe sowie die Handbücher zu...

  • Seite 26: Befüllen Und Entlüften

    Das saugseitige Ventil muss vollständig geöffnet und das druckseitige Ventil geschlossen sein. 8.3 Anlaufen der Pumpe 8.3.1 Drehrichtung Der Motor muss entkuppelt und auf richtige Dreh- richtung geprüft werden. Ein Pfeil auf dem Pum- penaggregat gibt die Drehrichtung an. WILO SE 10/2019...

  • Seite 27: Normale Start- Und Laufprüfungen

    Menge des sehr dickflüssigen Schmier- zahl laufen lassen. mittels austreten; dieser Fluss sollte jedoch nach • Den Wert des Amperemeters prüfen, um sicherzu- dem Einlaufen der Packung nachlassen. stellen, dass der Motor nicht überlastet ist. Einbau- und Betriebsanleitung Wilo-SCP...
  • Seite 28 Packung sofort beschädigt. sichtbaren Undichtigkeit ist ein Austausch der In den ersten Betriebsstunden ist eine größere Dichtung erforderlich. Wilo bietet einen Reparat- Leckage der Stopfbuchspackung erforderlich, die ursatz an, der alle für den Austausch erforderli- nach einigen Betriebsstunden durch gleichmäßi- chen Teile enthält.

  • Seite 29: Wartung

    Ausrichtung von Pumpe und Halbjährlich Als Referenz die Übersichtszeichnung des Motor überprüfen Pumpenmotors verwenden. HINWEIS: Falls der Fehler nicht festgestellt werden kann, im entsprechenden Abschnitt des Formulars das Problem/Feedback angeben und an den Kunden- dienst von Wilo senden. Einbau- und Betriebsanleitung Wilo-SCP...

  • Seite 30: Allgemeine Wartung

    Spalte an den Verschleißringen den. Weitere Informationen erteilt der Kunden- jährlich zu überprüfen und gegebenenfalls dienst von WILO SE. Dem Kundendienst müssen Instandhaltungsmaßnahmen durchzuführen. die auf dem Typenschild der Pumpe angegebenen Bei starkem Verschleiß von Bauteilen ist mögli- Daten mitgeteilt werden.

  • Seite 31: Demontage Der Pumpe

    32 Spritzring 14 Stopfbuchsbrille 33 Zentrierstift 15 Schraube für Stopfbuchsbrille 34 Schraube Kupplung 16 Lagerabdeckung (Antriebsseite) 35 Spülrohr für Dichtungen 17 Lager (Antriebsseite) 36 Sechskantschraube für Lagergehäuse 18 Lagergehäuse (Antriebsseite) 37 4-Wege-Ventil 19 Stützring 38 Sicherungsstift, Laufraddichtung Einbau- und Betriebsanleitung Wilo-SCP...
  • Seite 32 32 Spritzring 14 Gegenringhalter 33 Zentrierstift 15 Schraube für Stopfbuchsbrille 34 Schraube Kupplung 16 Lagerabdeckung (Antriebsseite) 35 Anschluss Flüssigkeitsdichtung (Spülrohr) 17 Lager (Antriebsseite) 36 Sechskantschraube für Lagergehäuse 18 Lagergehäuse (Antriebsseite) 37 4-Wege-Ventil 19 Stützring 38 Sicherungsstift, Laufraddichtung WILO SE 10/2019...

  • Seite 33: Demontage Des Gehäuseoberteils

    Hülsen über die Welle ziehen zwecks Aufpassung am Laufrad auf den entspre- (die Welle vor dem Ausbau der Hülsen reinigen). chenden Durchmesser geweitet werden. Die Position des Laufrads (3) auf der Welle (4) mar- Einbau- und Betriebsanleitung Wilo-SCP...
  • Seite 34 Laufrad ausgetauscht werden. überprüft werden. Betroffene Teile sind auszu- Bevor über eine Reparatur oder ein Austausch tauschen. entschieden wird, sollte Wilo konsultiert werden. • Am Laufradeintritt wird das Laufrad durch 9.4.5 Lager Spaltringe geschützt. Um den Eintritt im Halsbe- Die Kugellager sind für die meisten Ausführungen reich herum auf Riefenbildung in Richtung der der Baureihe SCP dauergeschmiert.
  • Seite 35 6314 2Z 6314 2Z 3314 SCP 400-480 HA 6314 2z 6314 2z 3314 SCP 400-550 HA 6316 2z 6316 2z 3316 SCP 400-710 HA 6316 2z 6316 2z 3316 SCP 400-660 DV* 6316 2z 3319 NICHT GEEIGNET Einbau- und Betriebsanleitung Wilo-SCP...

  • Seite 36: Zusammenbauen Der Pumpe

    • Den in der Anordnung enthaltenen Laternenring Laufraddichtung und Führungslager gründlich rei- zum geeigneten Zeitpunkt während des Packvor- nigen und sicherstellen, dass diese vollkommen gangs so in die Stopfbuchse einsetzen, dass er am glatt sind. Kühlwasseranschluss ausgerichtet ist. WILO SE 10/2019...
  • Seite 37 • Bei der Montage der Teile von Gleitringdichtungen • Der O-Ring kann zur Erleichterung der Montage muss unbedingt auf äußerste Sauberkeit geachtet geschmiert werden. EPDM-O-Ringe dürfen auf werden. Andernfalls können Dichtungsflächen keinen Fall in Kontakt mit Öl oder Schmiermittel Einbau- und Betriebsanleitung Wilo-SCP...
  • Seite 38 Zustand montiert werden. • Beim Positionieren des Gegenrings muss darauf geachtet werden, dass ein gleichmäßiger Druck ausgeübt wird. Zur Erleichterung der Montage des O-Rings kann Wasser oder Alkohol verwendet werden. WILO SE 10/2019...

  • Seite 39: Befestigungsschraube Für Stützring

    95 mm 36 mm 42,8 SCP 150-350 HA 60 mm 28 mm 32,5 SCP 400-540 HA 95 mm 36 mm 42,8 SCP 150-440 HA 60 mm 28 mm 32,5 SCP 400-480 HA 95 mm 36 mm 42,8 Einbau- und Betriebsanleitung Wilo-SCP...
  • Seite 40 • Den Gegenringhalter (15) in der richtigen Position einsetzen und die Schrauben anziehen. • Nun die Spülrohre (35) an den Gegenringhalter (15) der Gleitringdichtung anbringen. • Die weiteren Arbeitsschritte entsprechen den oben beschriebenen für die Pumpenausführung mit Stopfbuchspackung. WILO SE 10/2019...

  • Seite 41: Empfohlene Ersatzteile

    • Gleitringdichtungen bzw. Stopfbuchspackungen, Es wird dringend empfohlen, die Originalersatz- Kugellager, die bei der Demontage der Pumpe teile von Wilo zu erwerben. Um jeden Irrtum aus- auszutauschenden Dichtungen, Laufraddichtun- zuschließen, ist es erforderlich, bei jeder Ersatz- gen und ihre Muttern. Bei Pumpen mit Stopf- teilbestellung die auf dem Typenschild von buchspackungen außerdem Stopfbuchsbrille und...

  • Seite 42: Empfohlene Ersatzteile (Ausführung Mit Gleitringdichtung)

    Pumpe verliert nach dem Anlauf die erste 2,3,5,6,7,8,11,12,13 Ansaugmenge. Leistungsaufnahme der Pumpe zu hoch. 15,16,17,18,19,20,23,24.26,27,29,33,34,37 Übermäßige Undichtigkeit an der Stopfbuchse. 12,13,24,26,32,33,34,35,36,38.39,40 Pumpe vibriert oder ist zu laut. 2,3,4,9,10,11,21.23,24,25.26.27,28,30,35,41,42,43, 44, 45,46,47 Lebensdauer der Lager zu kurz. 24,26,27,28,35,36,41,42,43,44,45,46,47 Pumpe überhitzt und verschleißt. 1,4,21,22,24.27,28,35,36,41 WILO SE 10/2019...

  • Seite 43: Beseitigung

    Die Drehrichtung des Motors vor dem Einkuppeln der Pumpe überprüfen. Die Förderhöhe im Netz ist größer als die bei der Die möglichen Ursachen bestimmen und mit Wilo Kontakt auf- Auslegung der Pumpe vorgesehene Förderhöhe. nehmen. Messungen mit Manometer vornehmen. Die Förderhöhe im Netz ist kleiner als die bei der Die möglichen Ursachen bestimmen und mit Wilo Kontakt auf-...

  • Seite 44: Außerbetriebnahme Und Recycling

    11 Außerbetriebnahme und Recycling Die Entsorgung sämtlicher Materialien und Abfälle muss ohne Beeinträchtigungen für die Umwelt erfolgen. Pumpen von Wilo enthalten keine Gefahrenstoffe. Die meisten Materialien, aus denen die Pumpe besteht, sind recycelfähig. Die Pumpe muss ent- sprechend den geltenden lokalen Bestimmungen entsorgt und recycelt werden.
  • Seite 45 Overhaul maintenance ............................64 Disassembling the pump ............................. 65 Examination of Internal Components ....................... 67 Reassembling the pump ............................. 70 Recommended spare parts ..........................73 Faults, causes and remedies ......................75 Decommissioning and recycling ......................76 Installation and operating instructions Wilo-SCP...

  • Seite 46: General Information

    Non-observance results in death or the most serious of injuries. WARNING! The user can suffer (serious) injuries. “Warning” implies that (serious) injury to persons is proba- ble if this information is disregarded. WILO SE 10/2019...

  • Seite 47: Safety Instructions For Installation And Maintenance Work

    No hazardous of people to the noise. Please refer to the acoustic material is used in Wilo SCP pumps. pressure stated on the data plate fitted on the motor, generally the acoustic pressure generated NOTE by the pumpset is 2dB above this value.

  • Seite 48: Delivery

    If the operating conditions are different of the specifications given in the order, (i.e. type of liquid, temperature or duty point), the end user must ask a written agreement to Wilo on the new operating conditions before starting the pump. WILO SE 10/2019...

  • Seite 49: Product Information

    - HA = Standard type version A Article no.: - HB = Standard type version B TAG-No.: Made by Wilo Group in Germany - HS = Single suction impeller WILO SE Nortkirchenstr. 100 44263 Dortmund Germany - DV = Double volute...

  • Seite 50: Scope Of Delivery

    They are of relatively simple construction, the casing being split along the pump axis so that nor- mal maintenance work can be carried out without disturbing the position of either the pumping set or pipe work. WILO SE 10/2019...
  • Seite 51 SCP 400-660 DV – CG: Compound Ground; PG: Pressure Gauge; PM: Priming; AC: Air Cock; CDS: Casing Drain (Suction); CDD: Casing Drain (Delivery); CD: Casing Drain; GD: Gland Drain; VG: Vibration Gauge; TG: Temperature Gauge Installation and operating instructions Wilo-SCP...
  • Seite 52 Bearing housing (D.E.) Neck ring Bearing end cover (N.D.E.) Sleeve nut Bearing (N.D.E.) Spacer Sleeve Lock washer Stuffing box bush Lock nut Logging ring Bearing housing (N.D.E.) Gland Coupling key Gland packing Water thrower Thrust collar Neck ring pin WILO SE 10/2019...

  • Seite 53: Part Description

    Whereas the back face of the stuffing box provi- des support to gland packing. Water thrower is placed after gland plate on both side of shaft. Installation and operating instructions Wilo-SCP...

  • Seite 54: Installation And Electrical Connection (Motor / Pump Coupling System)

    Use suitable fas- such as coupling, guards, motors, base plates sup- tening devices to handle the weight of the pro- plied by Wilo to install a bare shaft pump on a base duct. plate. WARNING! Danger of personal injury!

  • Seite 55: Installation Of The Complete Pump Set

    • When the grout has set, gently but firmly tighten Foundation bolt the foundation bolts. Care must be taken not to distort the base plate or loosen the foundation 1 Erection packers bolts in the grout by excessive tightening. 2 Finish grout 3 Concrete Installation and operating instructions Wilo-SCP...
  • Seite 56 Rotate the coupling unit. The gauges are to be in the line horizontally and adjust the dial to zero. Repeat the operation outlined above by rotating the coupling by 180°. WILO SE 10/2019...
  • Seite 57 2300 3530 5020 6100 6370 7320 7675 7945 1180 1760 2440 2980 3120 3660 3905 4175 1000 1760 2580 3800 4610 4750 5420 5725 6060 1280 1800 3130 4710 6750 8210 8540 9820 10235 10775 Installation and operating instructions Wilo-SCP...

  • Seite 58: Suction Line

    Never connect a pressure gauge onto the pump when the system is under pressure. Pressure gauge connections are available on the pump casing close to the flanges. Then pressure gauge can be connected on suction and discharge side. WILO SE 10/2019...

  • Seite 59: Electrical Connection

    In any case, please on the name plate. inform Wilo at the quotation stage if the pump set • Refer to the motor and panels instruction manual will by driven by a frequency converter this might at the time of installation and connection.

  • Seite 60: Filling And Venting

    8.3 Starting the pump 8.3.1 Direction of rotation Disconnect the drive coupling and run the motor to check its direction of rotation. A directional arrow is provided on the pump unit. WILO SE 10/2019...
  • Seite 61 • Check the ammeter reading to ensure that the viscous fluid will be extruded, but the flow should motor is not being overloaded. reduce when the packing has settled down. Installation and operating instructions Wilo-SCP...

  • Seite 62: Maintenance

    Distinctly visible If the gland plate is too tight, the packing stuff leakage will require an exchange of the seal. Wilo will be immediately damage. offers a repair set containing all parts required for At the beginning of the operation, the leak at the an exchange.
  • Seite 63 For reference use pump motor GA Drawing with motor NOTE: In case fault can not be diagnosed, please fill up the form in section the Issue/Feed back and send it to service department at Wilo. Installation and operating instructions Wilo-SCP...

  • Seite 64: Overhaul Maintenance

    & checking of wear & tear and clearances other information, if needed, can be requested should be done and overhauling where required. from Service Department, WILO SE. Such request If related pair of components show a marked must quote name plate number and type of the degree of wear in relation to the rest of the unit, pump in question.

  • Seite 65: Disassembling The Pump

    16 Bearing end cover (Drive End) 35 Sealing connection (Flushing Pipe) 17 Bearing (Drive End) 36 Hex screw for bearing housing 18 Bearing housing (Drive End) 37 4 way valve 19 Thrust collar 38 Neck ring pin Installation and operating instructions Wilo-SCP...
  • Seite 66 16 Bearing end cover (Drive End) 35 Sealing connection (Flushing Pipe) 17 Bearing (Drive End) 36 Hex screw for bearing housing 18 Bearing housing (Drive End) 37 4 way valve 19 Thrust collar 38 Neck ring pin WILO SE 10/2019...

  • Seite 67: Examination Of Internal Components

    • Now remove the impeller(3) carefully avoiding damage to the impeller key(6) • If difficulty is observed in removal of the impeller, apply heat uniformly over the impeller shrouds inwards towards the hub Installation and operating instructions Wilo-SCP...
  • Seite 68 Shaft should be checked for the trueness, or any ment. other mechanical damage and corrosion. If the Further information should be sought from Wilo shaft is not true within 0.1 mm TIR (Total Indicated before any decision on repair work is undertaken.
  • Seite 69 Ensure that the sliding face do not present any scratches or abnormal wear. Verify that the driving collar is well screwed on the shaft at the right place. Check that no material block the spring action. Installation and operating instructions Wilo-SCP...

  • Seite 70: Reassembling The Pump

    SCP 200-460 HA SCP 50-340 DS SCP 200-550 HA SCP 65-390 HS SCP 200-480 HA SCP 80-230 HA SCP 200-560 HA SCP 80-200 HA SCP 200-660 DV SCP 80-380 DS SCP 250-250 HA SCP 80-340 HA SCP 250-390 HA WILO SE 10/2019...
  • Seite 71 • Now check the distance of seal as shown in the figure and adjust its value as per values given table • For rest parts follow the above explained proce- dure as per gland pack version pump Installation and operating instructions Wilo-SCP...
  • Seite 72 • Slide in the gland plate(15) at its position and tight its studs • Now fix the flushing tubes(35) to the mechanical seal gland plate(15) • Rest procedure is same as explained above for gland pack version pump WILO SE 10/2019...

  • Seite 73: Recommended Spare Parts

    It is strongly recommended to purchase the origi- • For 3 years of normal operation : nal spares parts from <WILO>. In order to avoid • Mechanical seal or Packing, ball bearings and the any mistake we invite you to supply with any spare...
  • Seite 74 31 Gasket ‡ 32 Water thrower 33 Steady pin – 34 Stud coupling 35 Sealing connection (flushing pipe) ‡ 36 Hex screw for Bearing Housing 37 4 way valve ‡ 38 Neck ring pin ‡ Coupling guard ‡ WILO SE 10/2019...

  • Seite 75: Faults, Causes And Remedies

    Viscosity of liquid different from design. Refer to Wilo 0peration at very low capacity. Check the causes and refer to Wilo, Operate pump at rated duty. Parallel operation of pumps unsuitable for such Refer to Wilo with characteristics curves of pump.

  • Seite 76: Decommissioning And Recycling

    The disposal of all material or debris must be done in order to protect the environment. The Wilo’s pumps do not contain any dangerous substances. The major part of the pump is recycla- ble. The disposal and recycling of the pump sets must be done in accordance with the local in force regulations.
  • Seite 77 Démontage de la pompe ........................... 97 Examen des composants internes ........................99 Assemblage de la pompe ..........................102 Pièces de rechange recommandées ........................ 106 Défauts, causes et remèdes ......................107 Mise hors service et recyclage ......................109 Notice de montage et de mise en service Wilo-SCP...

  • Seite 78: Généralités

    Le non-respect entraîne la mort ou des bles- d’éviter tout contact. sures graves. • Une protection de contact pour des composants en mouvement (p. ex. accouplement) ne doit pas être retirée du produit en fonctionnement. WILO SE 10/2019...

  • Seite 79: Consignes De Sécurité Pour Les Travaux De Montage Et D'entretien

    être dépassées, tant en maximum des corps de palier. Les œillets prévus sur la par- qu’en minimum. tie supérieure du corps de la pompe ne doivent Notice de montage et de mise en service Wilo-SCP...

  • Seite 80: Livraison

    3.3.1 Entreposage de courte durée (jusqu’à 3 mois) doit être utilisée pour d’autres fluides véhiculés, À la livraison, les pompes sont suffisamment pro- veuillez contacter Wilo au préalable. Les pompes à tégées pour un stockage de courte durée. corps séparé de manière axiale sont principale- Si la pompe n’est pas installée juste après sa livrai-...

  • Seite 81: Informations Produit

    À installer sur place (confor- mément aux réglementations locales) Niveau de pression acoustique (dépend de la puis- Voir la plaque signalétique sur sance du moteur) le moteur ou les caractéris- tiques techniques Notice de montage et de mise en service Wilo-SCP...

  • Seite 82: Étendue De La Fourniture

    Raccordement électrique 3~230V, 50Hz (≤4kW) Pour d’autres fréquences, 3~400 V , 50 Hz (≥ 5,5 kW) tensions, contacter Wilo 5.4 Étendue de la fourniture 6.1.1 Corps de pompe La pompe peut être fournie : Le corps de pompe est hélicoïdal et se compose de •...
  • Seite 83 (Suction) (vidange du corps - côté aspiration) ; CDD : Casing Drain (Delivery) (vidange du corps - côté pression) ; CDD : Casing Drain (vidange du corps) ; GD : Gland Drain (vidange garniture à tresses) ; VG : Vibration Gauge (vibromètre) ; TG : Temperature Gauge (Thermomètre) ; Notice de montage et de mise en service Wilo-SCP...
  • Seite 84 Palier (côté non entraîné) Entretoise de palier Bague de sécurité Palier de guidage Contre-écrou Anneau de lanterne Corps de palier (côté non entraîné) Manchon du presse-étoupe Clé d’accouplement Garniture d’étanchéité Déflecteur Bague d’appui Boulon de sécurité, joint de roue WILO SE 10/2019...
  • Seite 85 Son verso retient la gar- lors de la rotation. niture d’étanchéité. Des deux côtés de l’arbre, des déflecteurs sont placés après les fixations de contre-bague. Notice de montage et de mise en service Wilo-SCP...

  • Seite 86: Installation Et Raccordement Électrique (Système D'accouplement Moquer Et Pompe)

    AVERTISSEMENT ! Risque de blessures d’accouplement, les moteurs et les socles de corporelles ! marque Wilo pour monter une pompe avec arbre Les travaux effectués dans le cadre de l’installa- nu sur un socle. tion et du raccordement électrique ne doivent Ces composants doivent toujours être conformes...
  • Seite 87 12 mm. Il est éga- 3 Béton lement possible d’utiliser du mortier à prise rapide. • Une fois que le mortier, les vis de fondations doivent être serrées de façon uniforme. Veillez à Notice de montage et de mise en service Wilo-SCP...
  • Seite 88 < 1000/min 0,15 mm TIR 0,15 mm TIR > 1000/min à 0,1 mm TIR 0,15 mm TIR 1800/min > 1800/min à 0,05 mm TIR 0,1 mm TIR 3000/min TIR = Total Indicated Reading (déviation totale du comparateur) WILO SE 10/2019...

  • Seite 89: Raccordement Des Conduites

    6370 7320 7675 7945 1180 1760 2440 2980 3120 3660 3905 4175 1000 1760 2580 3800 4610 4750 5420 5725 6060 1280 1800 3130 4710 6750 8210 8540 9820 10235 10775 Notice de montage et de mise en service Wilo-SCP...

  • Seite 90: Garniture Mécanique

    Ne jamais brancher un manomètre à la pompe lorsque le système est sous pression. Les raccordements pour manomètre se trouvent à proximité immédiate des brides sur le corps de la pompe. Le manomètre peut être raccordé côté aspiration et refoulement. WILO SE 10/2019...

  • Seite 91: Raccordement Électrique

    à un entretien, les conduites de la pompe doivent être rincées. Cela permet d’éliminer les impuretés et les dépôts dans les conduites, ceux-ci pouvant endommager la pompe. Notice de montage et de mise en service Wilo-SCP...

  • Seite 92: Remplissage Et Purge

    8.3 Démarrage de la pompe 8.3.1 Sens de rotation Le moteur doit être découplé et son sens de rota- tion vérifié. Une flèche située sur le groupe indique le sens de rotation. WILO SE 10/2019...

  • Seite 93: Contrôle Avant La Mise En Service

    • Vérifier la valeur de l’ampèremètre afin de s’assu- fiant très épais s’écoule ; cet écoulement devrait rer que le moteur n’est pas surchargé. s’estomper une fois que le bourrage est en marche. Notice de montage et de mise en service Wilo-SCP...

  • Seite 94: Mise Hors Service

    Si le manchon du presse-étoupe est trop serré, tuelles fuites. Si une fuite flagrante est constatée, le bourrage est immédiatement endommagé. le joint doit être remplacé. Wilo propose un kit de Pendant les premières heures de service, une fuite réparation contenant les pièces nécessaires au importante de la garniture d’étanchéité...

  • Seite 95: Entretien

    REMARQUE : Si le défaut ne peut être trouvé, notifier le pro- blème/feed-back dans la partie correspondante du formulaire et l’envoyer au service après-vente de Wilo. Notice de montage et de mise en service Wilo-SCP...

  • Seite 96: Maintenance Générale

    échéant, d’entreprendre des travaux d’entretien. vice après-vente de WILO SE. Les données indi- En cas d’usure forte des composants, leur rempla- quées sur la plaque signalétique de la pompe cement peut constituer une mesure suffisante.

  • Seite 97: Démontage De La Pompe

    17 Palier (côté entraîné) 36 Vis à tête hexagonale pour corps de palier 18 Corps de palier (côté entraînement) 37 Vanne 4 voies 19 Bague d'appui 38 Boulon de sécurité, joint de roue Notice de montage et de mise en service Wilo-SCP...
  • Seite 98 35 Raccordement de joint pour fluide (tuyau de rinçage) 17 Palier (côté entraîné) 36 Vis à tête hexagonale pour corps de palier 18 Corps de palier (côté entraîné) 37 Vanne 4 voies 19 Bague d'appui 38 Boulon de sécurité, joint de roue WILO SE 10/2019...

  • Seite 99: Examen Des Composants Internes

    être vérifié afin de déterminer s’il est l’assemblage. dans les tolérances admissibles. • Démonter la roue (3) ; ce faisant, veiller à ne pas endommager les clavettes de la roue (6). Notice de montage et de mise en service Wilo-SCP...
  • Seite 100 Avant de décider d’un remplacement ou d’une sion. Si l’arbre n’est pas dans la plage de tolérance réparation, consulter Wilo. de 0,1 mm TIR, il doit être remplacé. Contrôler les • À l’entrée de la roue, la roue est protégée par des moindres erreurs et les traces d’usure des cla-...
  • Seite 101 SCP 400-480 HA 6314 2z 6314 2z 3314 SCP 400-550 HA 6316 2z 6316 2z 3316 SCP 400-710 HA 6316 2z 6316 2z 3316 SCP 400-660 DV* 6316 2z 3319 INAPPRORIÉ Notice de montage et de mise en service Wilo-SCP...

  • Seite 102: Assemblage De La Pompe

    Taille de Nombre de la garniture garnitures la garniture garnitures d’étanchéité d’étanchéité d’étanchéité d’étanchéité du presse- du presse- étoup étoup SCP 50-220 HA SCP 200-390 HA SCP 50-180 HA SCP 200-440 HA SCP 50-340 HA SCP 200-460 HA WILO SE 10/2019...
  • Seite 103 Les surfaces de friction doivent être parfaitement propres, sèches et sans poussière pour être montées. • Lors du positionnement de la contre-bague, veil- lez à ce qu’un pression homogène soit exercée. Notice de montage et de mise en service Wilo-SCP...
  • Seite 104 SCP 400-660 DV 130 mm disponible SCP 200-310 HA 60 mm 28 mm 32,5 SCP 200-320 HA 60 mm 28 mm 32,5 SCP 200-370 HA 60 mm 28 mm 32,5 SCP 200-360 HB 60 mm 28 mm 32,5 WILO SE 10/2019...
  • Seite 105 • Placer le tuyau de rinçage (35) sur la fixation de contre-bague (15) de la garniture mécanique. • Les autres étapes de travail correspondent à celles respectées pour les pompes avec garniture d’étanchéité. Notice de montage et de mise en service Wilo-SCP...

  • Seite 106: Pièces De Rechange Recommandées

    • 3 années de service : Il est fortement recommandé d’acheter des pièces • Les garnitures mécaniques et les garnitures de rechange Wilo d’origine. Afin d’écarter toute d’étanchéité, les joints à remplacer lors du erreur, il est nécessaire de communiquer les don- démontage de la pompe, les joints de roue et leurs...

  • Seite 107: Défauts, Causes Et Remèdes

    Fuite excessive au niveau de la garniture à tresses. 12,13,24,26,32,33,34,35,36,38.39,40 La pompe vibre ou est trop bruyante. 2,3,4,9,10,11,21.23,24,25.26.27,28,30,35,41,42,43, 44, 45,46,47 La durée de vie des paliers est trop courte. 24,26,27,28,35,36,41,42,43,44,45,46,47 Pompe surchauffée et usée. 1,4,21,22,24.27,28,35,36,41 Notice de montage et de mise en service Wilo-SCP...
  • Seite 108 à celle définie lors du dimensionnement de la pompe. La pompe fonctionne avec un très faible débit. Déterminer la cause et contacter Wilo. Utiliser la pompe avec le point de fonctionnement prévu. Défauts lors de la marche parallèle des pompes.

  • Seite 109: Mise Hors Service Et Recyclage

    Le démontage de la pompe doit être effectué uni- quement par du personnel qualifié. Avant chaque transport ou avant le recyclage de la pompe, celle-ci doit être nettoyée et déconta- minée. Notice de montage et de mise en service Wilo-SCP...
  • Seite 110 Opfyldning og udluftning ..........................125 Pumpestart ................................125 Vedligeholdelse ..........................128 Regelmæssig vedligeholdelse og inspektion....................128 Generel vedligeholdelse.............................129 Afmontering af pumpen.............................130 Kontrol af de indvendige komponenter......................132 Montering af pumpen............................135 Anbefalede reservedele .............................139 Fejl, årsager og afhjælpning ......................140 Driftsstandsning og recycling ......................142 WILO SE 10/2019...

  • Seite 111: Generelt

    Brugeren kan pådrage sig (alvorlige) kvæstelser. således, at der ikke opstår fare for personer eller Signalordet „Advarsel“ henviser til, at der er miljø. Nationale lovmæssige bestemmelser skal sandsynlighed for (alvorlige) kvæstelser, hvis overholdes. disse anvisninger ikke overholdes. Monterings- og driftsvejledning Wilo-SCP...

  • Seite 112: Sikkerhedsforskrifter Ved Installations- Og Vedligeholdelsesarbejder

    Bortskaffelse af uønskede materialer eller affalds- produkter skal ske på en sådan måde, at miljøet • Fare på grund af elektrisk energi skal forhindres. ikke forurenes. SCP-pumper fra Wilo indeholder Anvisninger i henhold til lokale eller generelle ingen farlige stoffer.

  • Seite 113: Levering

    én gang om ugen, så korrosion undgås og (f.eks. pumpemedie, temperatur eller driftspunkt), pumpen ikke sætter sig fast. Der kan anvendes skal brugeren indhente skriftlig tilladelse fra Wilo tørremiddel i færdigpakninger til opsamling af før ibrugtagningen. fugt og for at holde pumpen tør. Disse skal fjernes før ibrugtagning af pumpen.

  • Seite 114: Produktdata

    Article no.: - HS = enkelt sugepumpehjul TAG-No.: - DV = dobbeltspiral Made by Wilo Group in Germany WILO SE Nortkirchenstr. 100 - DS = totrins-pumpe 44263 Dortmund Germany gyldig i EU og Rusland for pumpetyper med IE3-motorer fra 0,75 Motoreffekt i kW kW til 375 kW samt med IE2-motorer større end 375 kW...

  • Seite 115: Leveringsomfang

    Konstruktionen af denne typer pumper er relativ enkel, da pumpehuset er opdelt i to dele langs med pumpens aksel, således at den normale vedligeholdelse kun udføres uden at pumpeaggregatet eller ledningerne skal bevæges. Monterings- og driftsvejledning Wilo-SCP...
  • Seite 116 CG: Compound Ground (jord); PG: Pressure Gauge (manometer); PM: Priming (indsugning); AC: Air Cock (udluftningshane); CDS: Casing Drain (Suction) (tømning af hus - indsugningsside); CDD: Casing Drain (Delivery) (tømning af hus - trykside); CD: Casing Drain (tømning af hus); GD: Gland Drain (pakdåsetømning); VG: Vibration Gauge (svingningsmåler); TG: Temperature Gauge (temperaturmåler); WILO SE 10/2019...

  • Seite 117: Roterende Dele

    Lejeafdækning (drivside) Pasfjeder til pumpehjul Leje (drivside) Muffe Lejehus (drivside) Pumpehjulspakning Lejeafdækning (ikke drivside) Muffemøtrik Leje (ikke drivside) Afstandsmuffe til leje Sikringsring Styreleje Kontramøtrik Lanternering Lejehus (ikke drivside) Pakdåsens brille Koblingsnøgle Pakdåse Sprøjtering Støttering Låsestift, pumpehjulspakning Monterings- og driftsvejledning Wilo-SCP...
  • Seite 118 Ved hjælp af disse styrelejer gevind for at forhindre, at de drejelige dele løsner ledes pumpemediet frem til pumpehjulsindløbet. sig ved rotationen. På bagsiden findes pakdåsen. Der er monteret sprøjteringe efter modringsholderne på begge sider af akslen. WILO SE 10/2019...

  • Seite 119: Installation Og Elektrisk Tilslutning (Motor-Pumpe-Koblingssystem)

    Det anbefales, at anvende komponenter såsom produktets vægt. kobling, koblingsbeskyttelse, motorer og grund- ADVARSEL! Fare for personskader! plader fra Wilo, når en pumpe med tom aksel skal Arbejdet i forbindelse med installation og elek- monteres på en grundplade. trisk tilslutning må udelukkende udføres af fag- Disse komponenter skal som minimum opfylde folk i overensstemmelse med de gældende...
  • Seite 120 1: 1:2 dele cement, sand og kisel mindre end 12 mm. Som alternativ kan der også anvendes hurtigafbindende mørtel. • Når mørtelen er hærdet op, skal fundamentbol- tene strammes jævnt og fast. Fundamentboltene må ikke strammes for meget; ellers kan grundpla- WILO SE 10/2019...
  • Seite 121 < 1000/min 0,15 mm TIR 0,15 mm TIR > 1000/min til 0,1 mm TIR 0,15 mm TIR 1800/min 1800/min til 0,05 mm TIR 0,1 mm TIR 3000/min TIR = Total Indicated Reading (samlet udslag på måleur) Monterings- og driftsvejledning Wilo-SCP...
  • Seite 122 Hver studs 1330 2300 3530 5020 6100 6370 7320 7675 7945 1180 1760 2440 2980 3120 3660 3905 4175 1000 1760 2580 3800 4610 4750 5420 5725 6060 1280 1800 3130 4710 6750 8210 8540 9820 10235 10775 WILO SE 10/2019...
  • Seite 123 4) Bøjning beskadiges glideringstætningen med det samme. 5) Fodventil med si Der er ikke behov for reel drift under pumpens 6) Afspærringsventil opstilling. Pumpen skal kun fyldes og udluftes, 7) Reguleringsventil inden der tændes på afbryderen. Monterings- og driftsvejledning Wilo-SCP...

  • Seite 124: Elektrisk Tilslutning

    Manometeret kan tilslut- slutningen af frekvensomformeren skal du kon- tes på suge- og tryksiden. takte Wilo for at kontrollere, om motoren kan køre med den afvigende frekvens. Du skal ved indhent- 7.2.10 Elektrisk tilslutning ning af tilbud altid informere Wilo om at aggrega- ADVARSEL! Fare på...

  • Seite 125: Opfyldning Og Udluftning

    Ventilen på indsugningssiden skal være helt åben opfyldningen og inden ibrugtagningen af pumpen. og ventilen på tryksiden skal være lukket. 8.3 Pumpestart 8.3.1 Omdrejningsretning Motoren skal udkobles og kontrolleres for korrekt omdrejningsretning. En pil på pumpeaggregatet angiver omdrejningsretningen. Monterings- og driftsvejledning Wilo-SCP...
  • Seite 126 Lad nu pumpen køre minutter af pumpedriften med en ny pakning; med nominel hastighed. dette skal dog stoppe, når pakningen er kørt til. • Kontrollér værdien på amperemeteret og sørg for, at motoren ikke er overbelastet. WILO SE 10/2019...
  • Seite 127 I de første driftstimer skal der være en større Wilo tilbyder et reparationssæt, som indeholder lækage på pakdåsen, som du efter nogle driftsti- de nødvendige dele til udskiftningen. mer skal reducere ved at spænde pakdåsens brille •...

  • Seite 128: Vedligeholdelse

    Kontrol af tilpasning Halvårligt Anvend oversigtstegningen over af pumpe og motor pumpemotoren som reference. BEMÆRK: Hvis fejlen ikke kan lokaliseres, skal du angive pro- blemet/feedback i det pågældende afsnit i formu- laren og sende den til Wilos kundeservice. WILO SE 10/2019...

  • Seite 129: Generel Vedligeholdelse

    Det anbefales, at mål fremgår af databladet. Yderligere informatio- kontrollere spaltemålet på spalteringene årligt ner fås hos WILO's kundeservice. Ved din henven- og om nødvendigt få disse repareret. delse til kundeservice skal du oplyse de data, der Hvis komponenterne er meget slidte, er det muligvis er angivet på...

  • Seite 130: Afmontering Af Pumpen

    14 Pakdåsens brille 33 Centreringsstift 15 Bolt til pakdåsens brille 34 Bolt, kobling 16 Lejeafdækning (drivside) 35 Skyllerør til pakninger 17 Leje (drivside) 36 Sekskantbolt til lejehus 18 Lejehus (drivside) 37 4-vejs-ventil 19 Støttering 38 Låsestift, pumpehjulspakning WILO SE 10/2019...
  • Seite 131 14 Modholderring 33 Centreringsstift 15 Bolt til pakdåsens brille 34 Bolt, kobling 16 Lejeafdækning (drivside) 35 Tilslutning, væskepakning (skyllerør) 17 Leje (drivside) 36 Sekskantbolt til lejehus 18 Lejehus (drivside) 37 4-vejs-ventil 19 Støttering 38 Låsestift, pumpehjulspakning Monterings- og driftsvejledning Wilo-SCP...

  • Seite 132: Kontrol Af De Indvendige Komponenter

    (rengør akslen, inden du afmonterer mufferne). Markér pumpehjulets (3) position på akslen (4), så du kan placere hjulet på præcist samme sted igen under monteringen. WILO SE 10/2019...
  • Seite 133 Pasfjedrene og deres position skal kontrolle- andre fejl foreligger. res for selv de mindste fejl og spor efter slitage. Kontakt Wilo, inden der træffes beslutning om Slidte dele skal udskiftes. reparation eller udskiftning. • Ved indløbet på pumpehjulet beskyttes det af 9.4.5 Lejer...
  • Seite 134 6314 2Z 6314 2Z 3314 SCP 400-480 HA 6314 2z 6314 2z 3314 SCP 400-550 HA 6316 2z 6316 2z 3316 SCP 400-710 HA 6316 2z 6316 2z 3316 SCP 400-660 DV* 6316 2z 3319 IKKE EGNET WILO SE 10/2019...

  • Seite 135: Montering Af Pumpen

    • Kontrollér, at låsestiften (38) til pumpehjulspak- ningen (5) og styrelejet (11) er placeret korrekt i de pågældende sæder. • Skru nu lejeafdækningen (16 & 20) på lejehuset (18 & 25) og lejehuset på pumpehusets underdel (2). Monterings- og driftsvejledning Wilo-SCP...
  • Seite 136 O-ringen lettere. • Placér justeringsringen til glideringstætningen ved markeringen, der blev anbragt på akslen inden afmonteringen. • Isæt gevindstiften (13) på justeringsringen; den skal endnu ikke spændes fast. WILO SE 10/2019...
  • Seite 137 95 mm 36 mm 42,8 SCP 150-440 HA 60 mm 28 mm 32,5 SCP 400-480 HA 95 mm 36 mm 42,8 SCP 150-580 HA 75 mm 30 mm SCP 400-550 HA 100 mm 37 mm 42,8 Monterings- og driftsvejledning Wilo-SCP...
  • Seite 138 • Isæt modholderringen (15) i den rigtige position, og spænd boltene fast. • Anbring nu skyllerørene (35) på glideringstætnin- gens modholderring (15). • De yderligere arbejdstrin er de samme som de ovenfor beskrevne for pumpeversionen med pakdåse. WILO SE 10/2019...

  • Seite 139: Anbefalede Reservedele

    • 3 driftsår: Det anbefales på det kraftigste, at købe de origi- • Glideringstætninger eller pakdåser, kuglelejer, de nale reservedele fra Wilo. For at udelukke enhver pakninger, der skal udskiftes i forbindelse med form for fejltagelse er det nødvendigt at oplyse afmontering af pumpen, pumpehjulspakninger og dataene på...

  • Seite 140: Fejl, Årsager Og Afhjælpning

    Pumpen taber den første opsugningsmængde 2,3,5,6,7,8,11,12,13 efter start. Pumpens effektforbrug er for højt. 15,16,17,18,19,20,23,24.26,27,29,33,34,37 Utæthed ved pakdåsen for stor. 12,13,24,26,32,33,34,35,36,38.39,40 Pumpen vibrerer eller støjer for meget. 2,3,4,9,10,11,21.23,24,25.26.27,28,30,35,41,42,43, 44, 45,46,47 Lejernes levetid er for kort. 24,26,27,28,35,36,41,42,43,44,45,46,47 Pumpen er overophedet og slidt. 1,4,21,22,24.27,28,35,36,41 WILO SE 10/2019...
  • Seite 141 Afmontér akslen; kontrollér og udskift den om nødvendigt. En roterende del skurer mod en fastmonteret del. Forkert montering eller tilpasning. Sørg for at udbedre fejlen. Lejerne er slidte. Kontrollér smøringen af lejerne, akslens tilstand og dens tilpasning i pumpen. Skal om nødvendigt udskiftes. Monterings- og driftsvejledning Wilo-SCP...

  • Seite 142: Driftsstandsning Og Recycling

    11 Driftsstandsning og recycling Bortskaffelse af alle materialer og alle former for affald skal ske uden fare for miljøet. Pumper fra Wilo indeholder ingen farlige stoffer. De fleste materialer, som pumpen indeholder, kan genbruges. Pumpen skal bortskaffes og genbru- ges i overensstemmelse med de gældende lokale bestemmelser.
  • Seite 143 Underhåll och inspektion med jämna mellanrum ................... 159 Allmänt underhåll .............................. 160 Demontering av pumpen ..........................162 Undersökning av de inre komponenterna ...................... 164 Hopmontering av pumpen ..........................167 Rekommenderade reservdelar ......................... 171 Problem, orsaker och åtgärder ......................172 Urdrifttagning och återvinning .......................174 Monterings- och skötselanvisning Wilo-SCP...

  • Seite 144: Allmän Information

    Denna försäkran förlorar sin giltighet om tekniska Framför allt gäller att försummad skötsel kan leda ändringar utförs på angivna konstruktioner utan till exempelvis följande problem: godkännande från Wilo. • fel på viktiga funktioner i pumpen/anläggningen, • fel i föreskrivna underhålls- och reparationsmeto- der, 2 Säkerhet...

  • Seite 145: Säkerhetsinformation För Monterings- Och Underhållsarbeten

    Om pumpen lyfts tillsammans med bottenplattan ske på sådant sätt att inga miljöskador uppstår. måste lyftdonet fästas vid de därför avsedda fäst- SCP-pumpar från Wilo innehåller inga farliga punkterna på plattan. För att lyfta pumpen måste ämnen. bärlinorna dras i höjd med sug- och tryckanslut-...

  • Seite 146: Leverans

    Om pumpen skulle användas inte utsätts för snabba eller stora temperaturväx- för andra medier måste Wilo kontaktas dessförin- lingar eller frost. Lager och koppling måste skyd- nan. Pumpar med axiellt delat hus används främst das mot sand, damm och alla övriga främmande...

  • Seite 147: Produktdata

    Do not open when switched on Article no.: - HS = Enkelt sugpumphjul TAG-No.: - DV = Dubbelspiral Made by Wilo Group in Germany WILO SE Nortkirchenstr. 100 - DS = Flerstegspump 44263 Dortmund Germany gäller inom EU och Ryssland för pumptyper med IE3-motorer på...

  • Seite 148: Leveransomfattning

    Horisontaldelade (Split Case) pumpar finns i pens insugning. enstegs- och flerstegsutförande. Konstruktionen av denna typ av pumpar är relativt enkel, eftersom pumphuset är delat längs pumpaxeln i två delar, så att underhållet kan genomföras utan att pumpag- gregatet eller ledningarna behöver flyttas. WILO SE 10/2019...
  • Seite 149 CG: Compound Ground (jordning); PG: Pressure Gauge (manometer); PM: Priming (insugning); AC: Air Cock (avluftningskran); CDS: Casing Drain (Suction) (hustömning – sugsida); CDD: Casing Drain (Delivery) (hustömning – trycksida); CD: Casing Drain (hustömning); GD: Gland Drain (tömning av tätningshylsa); VG: Vibration Gauge (vibrationsmätare); TG: Temperature Gauge (temperaturmätare); Monterings- och skötselanvisning Wilo-SCP...
  • Seite 150 För utförande med boxpackning Benämning Benämning Axel O-ring Pumphjul Lagerkåpa (motorsidan) Pumphjulskil Lager (motorsidan) Hylsa Lagerhus (motorsidan) Pumphjulstätning Lagerkåpa (icke-motorsidan) Hylsmutter Lager (icke-motorsidan) Distanshylsa för lager Låsring Styrlager Kontramutter Lanternring Lagerhus (icke-motorsidan) Tätningshylsgland Kopplingsnyckel Boxpackning Sprutring Stödring Låsstift, pumphjulstätning WILO SE 10/2019...
  • Seite 151 Dessa är försedda med gängor i leds mediet till pumphjulets inlopp. Dess baksida motsatt riktning så att de vridbara delarna inte ska håller boxpackningen. På axelns båda sidor har kunna lossna under rotationen. sprutringar satts in efter motringshållarna. Monterings- och skötselanvisning Wilo-SCP...

  • Seite 152: Installation Och Elektrisk Anslutning (Motor-Pump-Kopplingssystem)

    Användning av komponenter som koppling, (väder, stoppsystem, last o.s.v.) och dimensio- kopplingsskydd, motorer och bottenplattor från neras enligt produktens vikt. Wilo rekommenderas vid installation av pump med VARNING! Risk för personskador! naken axel på en bottenplatta. Arbeten inom ramen för installation och elek- Dessa komponenter måste i varje fall uppfylla...
  • Seite 153 åt jämnt och hårt. Se till att inte dra åt överföring av vibrationer till marken. fundamentskruvarna alltför hårt, så att botten- plattan inte blir skev eller böjs, och inte heller fun- damentskruvarna i murbruket lossnar. Monterings- och skötselanvisning Wilo-SCP...
  • Seite 154 5. Därvid måste mät- klockans kolv ligga på den andra halvkopplingens krans. Nollställ mätklockan. Vrid kopplingen och notera mätresultatet efter varje kvartsvridning. Alla avvikelser i mätresultaten tyder på en feljus- WILO SE 10/2019...
  • Seite 155 (tryckledning) då spindeln befinner sig i horisontellt läge eller är 2) Spärrarmatur riktad vertikalt nedåt. 3) Sugledning 4) Krök 5) Fotventil med filter 6) Spärrarmatur 7) Reglerventil Monterings- och skötselanvisning Wilo-SCP...

  • Seite 156: Elektrisk Anslutning

    7.2.9 Manometeranslutningar ansluts om motorn kan drivas med den avvikande OBSERVERA! Risk för utströmmande medium! frekvensen. I varje fall måste Wilo vid anbudsför- Anslut aldrig en manometer till pumpen medan frågan informeras om att aggregatet ska drivas anläggningen står under tryck.

  • Seite 157: Idrifttagning

    VARNING! Risk för personskador! ning kontrolleras. En pil på pumpaggregatet visar Det finns risk för brännskador om pumpen vid- rotationsriktningen. rörs! Beroende på driftsstatus för pumpen och anläggningen (mediets temperatur) kan hela pumpen vara mycket het. Monterings- och skötselanvisning Wilo-SCP...
  • Seite 158 Låt nu pumpen gå ny packning kan en liten mängd av det mycket vid märkvarvtalet. trögflytande smörjmedlet tränga ut; detta flöde • Kontrollera värdet på amperemetern så att motorn borde dock avta sedan packningen värmts upp. inte är överbelastad. WILO SE 10/2019...

  • Seite 159: Underhåll

    Vid ett klart synligt läckage Mekanisk tätning krävs byte av tätningen. Wilo erbjuder en repara- OBSERVERA! Risk för skador på pumpen. tionssats som innehåller alla delar som behövs för Mekaniska tätningar får aldrig gå utan medium bytet.

  • Seite 160: Regelbundet Underhåll

    Med ledning av registreringen av värdena kan skickas till Wilo kundtjänst. en exakt bedömning av slitagehastigheten göras, vilket möjliggör planering i förväg av bytet.
  • Seite 161 Uppgifter om originalmått och spaltmått kan • Gängse verktyg som insexnyckel, borrapparater, hämtas från databladet. Ytterligare information skruvmejslar, filar o.s.v. tillhandahålls av kundtjänst vid WILO SE. De data • Avdragningsverktyg för lager och koppling. som anges på pumpens typskylt måste meddelas kundtjänsten.

  • Seite 162: Demontering Av Pumpen

    32 Sprutring 14 Tätningshylsgland 33 Centreringsstift 15 Skruv för tätningshylsgland 34 Skruv koppling 16 Lagerkåpa (motorsidan) 35 Spolningsrör för tätningar 17 Lager (motorsidan) 36 Sexkantskruv för lagerhus 18 Lagerhus (motorsidan) 37 4-vägsventil 19 Stödring 38 Låsstift, pumphjulstätning WILO SE 10/2019...
  • Seite 163 32 Sprutring 14 Motringshållare 33 Centreringsstift 15 Skruv för tätningshylsgland 34 Skruv koppling 16 Lagerkåpa (motorsidan) 35 Anslutning vätsketätning (spolningsrör) 17 Lager (motorsidan) 36 Sexkantskruv för lagerhus 18 Lagerhus (motorsidan) 37 4-vägsventil 19 Stödring 38 Låsstift, pumphjulstätning Monterings- och skötselanvisning Wilo-SCP...

  • Seite 164: Undersökning Av De Inre Komponenterna

    Så kan man kontrollera passpelet mel- axeln). Markera pumphjulets (3) position på axeln lan hål och hylsa för att avgöra om det ligger inom (4) för att kunna placera hjulet på exakt detta tillåtna toleranser. ställe igen vid hopmonteringen. WILO SE 10/2019...
  • Seite 165 Axelns mått måste kontrolleras, och det ska hjulet bytas ut. säkerställas att axeln inte uppvisar några meka- Innan beslut om reparation fattas bör Wilo konsul- niska fel eller tecken på korrosion. Om axeln inte teras. ligger inom toleransområdet på 0,1 mm TIR så...
  • Seite 166 6314 2Z 6314 2Z 3314 SCP 400-480 HA 6314 2Z 6314 2Z 3314 SCP 400-550 HA 6316 2Z 6316 2Z 3316 SCP 400-710 HA 6316 2Z 6316 2Z 3316 SCP 400-660 DV* 6316 2Z 3319 EJ LÄMPLIGT WILO SE 10/2019...

  • Seite 167: Hopmontering Av Pumpen

    • Se till att axeln roterar fritt. Se fig. 10 angående ordningsföljden för åtdrag- ning. • Sätt in lagret (17) på motorsidan genom att använda lämplig monteringshjälp. • Pressa lagerhusen (18 & 25) med en gummiham- mare över lagren (17 & 22). Monterings- och skötselanvisning Wilo-SCP...
  • Seite 168 O-ringen kan vatten eller alkohol • Placera den mekaniska tätningens ställring vid användas. markeringen som sattes på axeln före demonte- ringen. • Sätt in gängstiftet (13) på ställringen, men dra inte åt än. WILO SE 10/2019...
  • Seite 169 95 mm 36 mm 42,8 SCP 150-440 HA 60 mm 28 mm 32,5 SCP 400-480 HA 95 mm 36 mm 42,8 SCP 150-580 HA 75 mm 30 mm SCP 400-550 HA 100 mm 37 mm 42,8 Monterings- och skötselanvisning Wilo-SCP...
  • Seite 170 åtdragning av skruvarna (29) • Sätt in motringshållaren (15) i rätt position och dra åt skruvarna. • Sätt nu fast spolningsrören (35) på den mekaniska tätningens motringshållare (15). • Övriga arbetssteg motsvarar dem som beskrivits ovan för pumputförande med boxpackning. WILO SE 10/2019...

  • Seite 171: Rekommenderade Reservdelar

    Det rekommenderas bestämt att anskaffa origi- ring av pumpen samt pumphjulstätningar med till- nalreservdelar från Wilo. För att utesluta missför- hörande muttrar. För pumpar med boxpackningar stånd är det nödvändigt att vid varje reservdelsbe- dessutom tätningshylsgland och smörjring.

  • Seite 172: Problem, Orsaker Och Åtgärder

    Pumpen förlorar den först insugna mängden 2,3,5,6,7,8,11,12,13 efter starten. Pumpens effektförbrukning är för hög. 15,16,17,18,19,20,23,24,26,27,29,33,34,37 Alltför stort läckage vid tätningshylsan. 12,13,24,26,32,33,34,35,36,38,39,40 Pumpen vibrerar eller låter för högt. 2,3,4,9,10,11,21,23,24,25,26,27,28,30,35,41,42,43,44,45,4 6,47 Lagrens livslängd är för kort. 24,26,27,28,35,36,41,42,43,44,45,46,47 Pumpen är överhettad och sliten. 1,4,21,22,24,27,28,35,36,41 WILO SE 10/2019...
  • Seite 173 Pumpen går med mycket svagt pumpflöde. Fastställ orsaken och kontakta Wilo. Använd pumpen med avsedd driftspunkt. Det uppstår problem vid parallelldrift av pumpar. Kontakta Wilo och uppge pumpens kurvor. Ett främmande ämne finns vid pumphjulet. Öppna och rengör pumpen. Pumpen och motorn är felaktigt balanserade.

  • Seite 174: Urdrifttagning Och Återvinning

    11 Urdrifttagning och återvinning Avfallshanteringen av samtliga material och avfall måste skötas utan negativ miljöpåverkan. Pumpar från Wilo innehåller inga farliga ämnen. De flesta material som ingår i pumpen är återvin- ningsbara. Pumpen måste avfallshanteras och återvinna enligt gällande lokala bestämmelser.
  • Seite 175 WILO Pompa Sistemleri Jakarta Timur, 13950 Sistemas Hidraulicos Lda. San. ve Tic. A.S¸ T +62 21 7247676 4475-330 Maia 34956 İstanbul citrawilo@cbn.net.id T +351 22 2080350 T +90 216 2509400 bombas@wilo.pt wilo@wilo.com.tr Further subsidiaries, representation and sales offices on www.wilo.com Oktober 2018...
  • Seite 176 WILO SE Nortkirchenstraße 100 D-44263 Dortmund Germany T +49(0)231 4102-0 F +49(0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...

Inhaltsverzeichnis
