9.3 Afmontering af pumpen

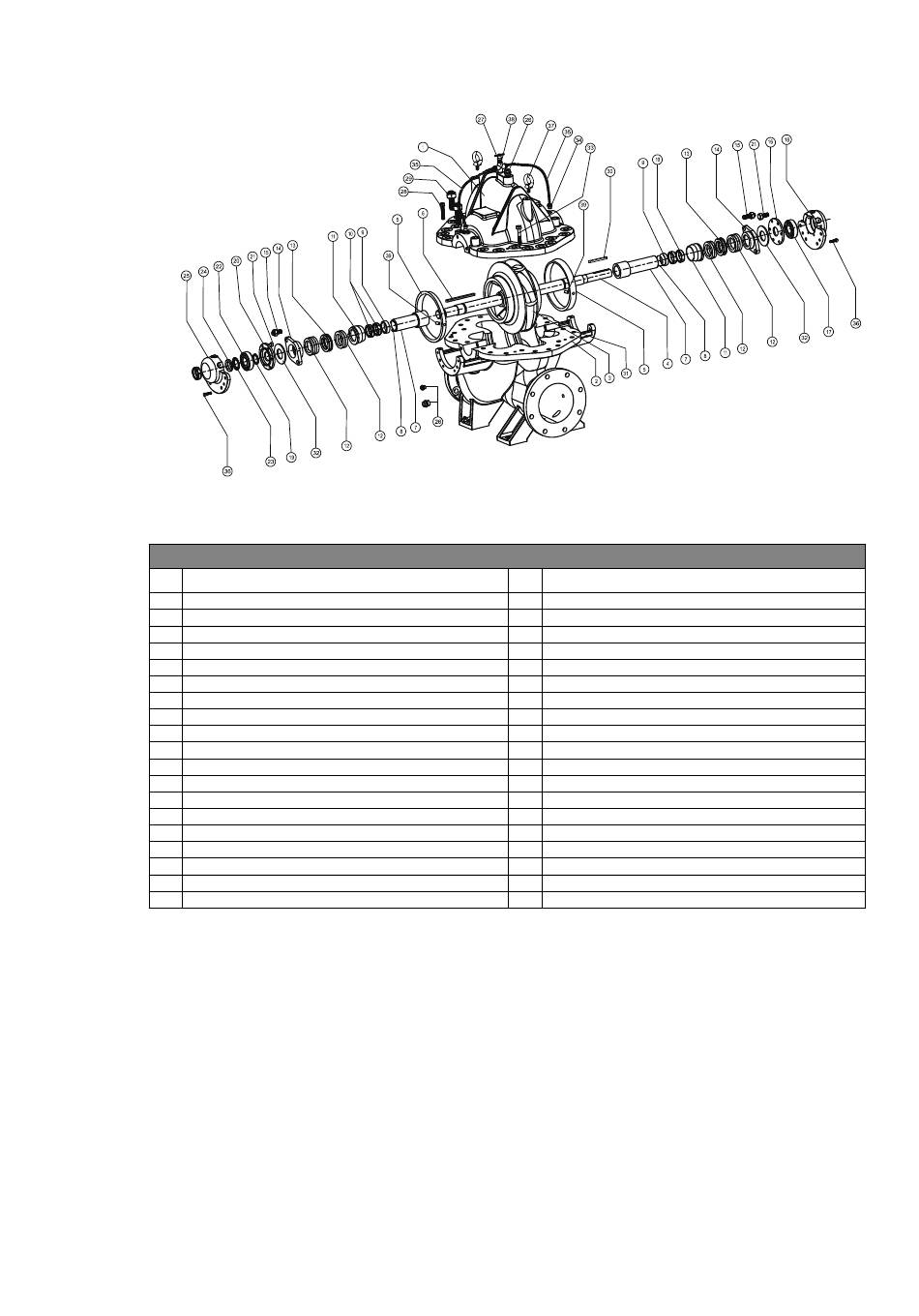

Eksplosionstegning over SCP-pumpe (version med pakdåse)
Version med pakdåse
Nr. Beskrivelse
1 Overdel, hus
2 Underdel, hus
3 Pumpehjul
4 Aksel
5 Pumpehjulspakning (spaltering)
6 Pasfjeder til pumpehjul
7 Akselmuffe
8 O-ring
9 Afstandsmuffe til leje
10 Muffemøtrik
11 Styreleje
12 Pakdåse
13 Lanternering
14 Pakdåsens brille
15 Bolt til pakdåsens brille
16 Lejeafdækning (drivside)
17 Leje (drivside)
18 Lejehus (drivside)
19 Støttering
130
Nr. Beskrivelse
20 Lejeafdækning (ikke drivside)
21 Bolt til lejeafdækning
22 Leje (ikke drivside)
23 Sikringsring
24 Kontramøtrik
25 Lejehus (ikke drivside)
26 Sekskantprop
27 Udluftningshane
28 Sekskantbolt til udtrykning
29 Bolte til delt flange
30 Koblingsnøgle
31 Pakning
32 Sprøjtering
33 Centreringsstift
34 Bolt, kobling
35 Skyllerør til pakninger
36 Sekskantbolt til lejehus
37 4-vejs-ventil
38 Låsestift, pumpehjulspakning
