Dansk
7.2.5 Sugeledning
Vedrørende den optimale opstilling af et pumpe-
aggregat til indløbs- og sugedrift, se fig. 7. Sørg
for, at der ikke kan dannes luftbobler. Forskellige
nominelle diametre på sugestudsen og sugeled-
ningen skal udlignes ved hjælp af excentriske
overgangsstykker.
• Før sugerøret skal der installeres en si med et
filterareal på mindst 3 gange rørets tværsnit
(ca. 100 masker/cm²).
• Sugeledningens indsugningsåbning skal befinde
sig under fyldningsniveauet, og der skal anvendes
en si.
• Sien skal anbringes i tilstrækkelig afstand fra
bunden for at undgå for store indløbstab, som
kan reducere pumpeydelsen. Det anbefales at
kontrollere for eventuelle utætheder.
• Der skal være installeret en afspærringsventil i
fremløbsledningen. Denne skal være lukket i
forbindelse med vedligeholdelsesarbejde. For at
undgå dannelse af luftlommer skal afspærrings-
ventilen installeres i spindlens hætte, dvs. når
spindlen befinder sig i vandret position eller peger
lodret nedad.

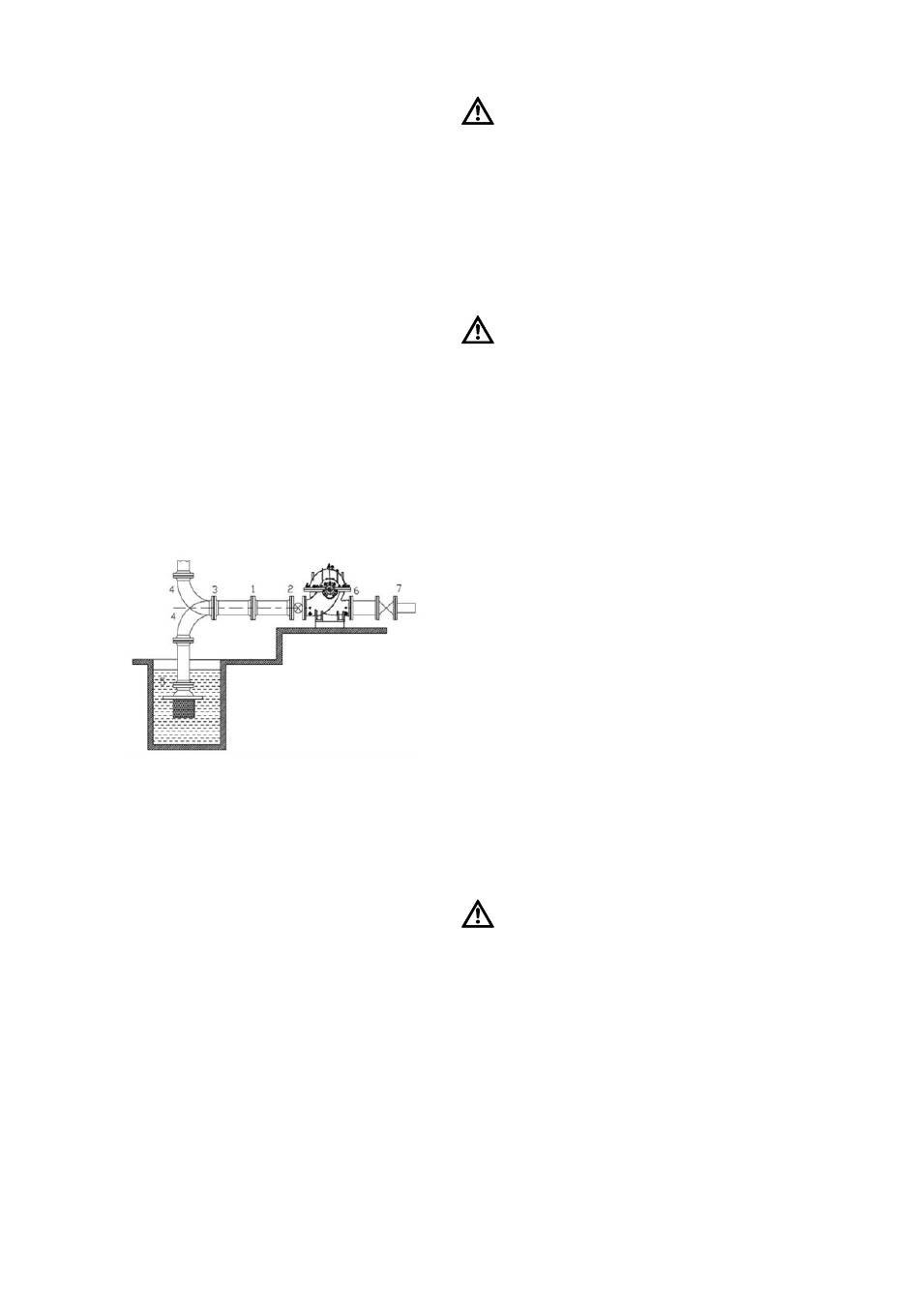

Opstilling af pumpeinstallation
1) Excentrisk reduktionsstykke
(sugeledning)
eller koncentrisk reduktionsstykke
(trykledning)
2) Afspærringsventil
3) Sugeledning
4) Bøjning
5) Fodventil med si
6) Afspærringsventil
7) Reguleringsventil
Monterings- og driftsvejledning Wilo-SCP
7.2.6 Trykledning
FORSIGTIG! Risiko for beskadigelse af pumpen!
Hvis kontraventilen mangler, er der fare for rev-
ner i pumpehuset på grund af trykstød. Lejerne
og glideringstætningen kan blive alvorligt
beskadiget på grund af tilbagestrømning.
Der skal installeres en ventil til regulering af gen-
nemstrømningen efter pumpen. Hvis der anven-
des kontraventiler, skal disse kunne lukke let.
Trykstød skal undgås.
7.2.7 Pakdåse (fig. 9)
FORSIGTIG! Risiko for hurtig slitage eller utæt-
heder!
Pakgarnet skal behandles med forsigtighed. Det
må ikke komme i kontakt med gulvet eller snav-
sede værktøjsbænke, da der i så fald er fare for
at det opsamler støv eller snavs fra disse. Det
frarådes på det kraftigste at slå pakgarnet på
med en hammer.
Pumperne udleveres fra fabrikken med pakdåse
uden pakgarn; i modsat fald er der fare for at pak-
garnet ældes. Pakgarnet er indpakket i fedttæt
papir og udleveres sammen med pumpen. Til de
fleste anvendelsesformål skal det mest bløde pak-
garn anvendes, dvs. bomuldsvæv, der er impræg-
neret med olie og kolloid grafit. Skær det nødven-
dige antal længder af pakgarnet, således at hver
længde når en hel omgang rundt om akselmuffen.
Enderne på pakgarnet skal skæres af i en vinkel af
45 °. Skub pakgarnet ind i pakdåsen, når du har
rengjort pakdåsen og akselmufferne. Hver ring
skal skubbes i position enkeltvist ved hjælp af
pakdåsens brille. Spalten mellem de enkelte ringe
skal forskydes 180 grader i forhold til spalterne
mellem de pågældende naboringe. Der skal på et
egnet tidspunkt under pakningen isættes en lan-
ternering i pakdåsen på en sådan måde, at denne
befinder sig på kølevandstilslutningen. Anbring
derefter pakdåsens brille, så den flugter med
pumpehuset, og spænd møtrikkerne er smule
mere fast end med hånden.
7.2.8 Glideringstætning
FORSIGTIG! Risiko for beskadigelse af pumpen!
Start aldrig pumpen uden væske. I modsat fald
beskadiges glideringstætningen med det samme.
Der er ikke behov for reel drift under pumpens
opstilling. Pumpen skal kun fyldes og udluftes,
inden der tændes på afbryderen.
