Wilo -SCP Einbau- Und Betriebsanleitung Seite 155

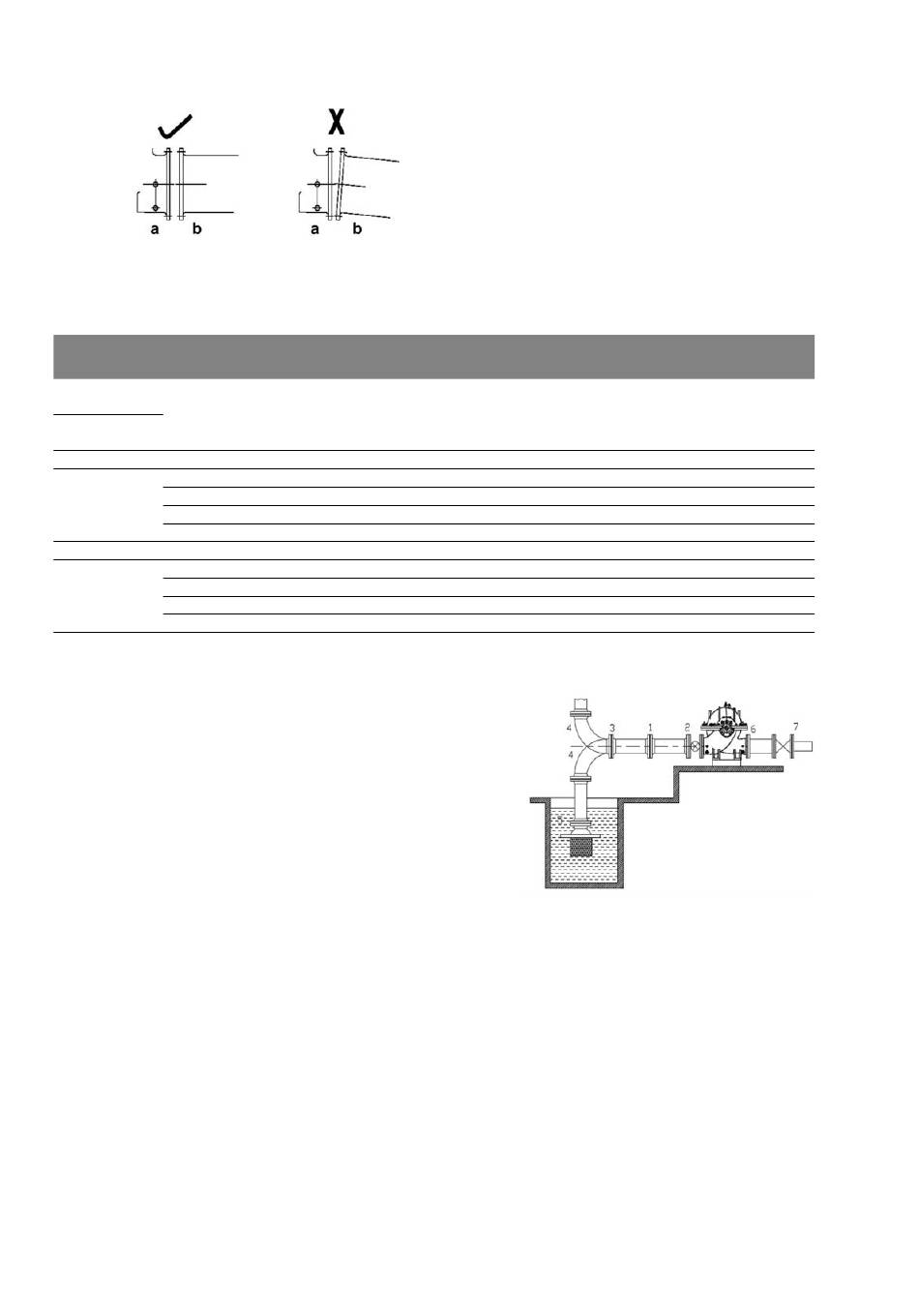

Pumphuset får inte stå under spänning,
a: pumpfläns; b: röranslutning
STÖRSTA TILLÅTNA KRAFTER OCH MOMENT PÅ SCP-PUMPAR, FLÄNSAR AV GJUTJÄRN
Krafter [N] och moment [Nm]
Flänsens nominella bredd
Krafter (N) och moment (Nm)
Flänsstorlek 50
[mm]
Stutsar, båda Fx 710
sidorna Fy 890
Fz 580
Fr 1280
Varje stuts Mx 460
My 230
Mz 350
Mr 620
7.2.5 Sugledning
Se fig. 7 för optimalt arrangemang av en pump-
uppställning för tillopps- och sugdrift. Se till att
inga luftfickor kan bildas. Sugstutens och sugled-
ningens olika nominella anslutningar måste kom-
penseras genom excentriska övergångar.
• Före sugröret ska ett filter med en filteryta på
minst 3 gånger rörtvärsnittet (ca 100 maskor/cm²)
installeras.
• Sugledningens sugmun måste ligga klart under
vätskenivån och ett filter måste användas.
• För undvikande av stora tilloppsförluster, som kan
inverka menligt på pumpkapaciteten, måste filtret
sättas på tillräckligt stort avstånd från golvet. Det
är tillrådligt att undersöka om det förekommer
läckage.
• En avstängningsventil måste installeras i framled-
ningen. Den måste vara stängd vid underhållsar-
beten. Avstängningsventilen ska installeras i spin-
delkåpan för att undvika att luftfickor bildas, d.v.s.
då spindeln befinner sig i horisontellt läge eller är
riktad vertikalt nedåt.
Monterings- och skötselanvisning Wilo-SCP
65 80 100 150
890 1070 1420 2490
1130 1330 1780 3110
710 890 1160 2050
1640 1920 2560 4480
690 950 1330 2300
435 470 680 1180
530 720 1000 1760
970 1280 1800 3130
För den svåra förtrycksidiga pumpningen ska en
rörledning, 15 gånger så lång som sugstutsens
diameter,
monteras för stabilisering av flödet.
• Flödeshastigheten i sugledningen eller tillopps-
ledningen får inte vara högre än 2–3 m/s.
• Flödeshastigheten måste eventuellt sänkas för att
kraven på pumpens tryckhållningshöjd ska upp-
fyllas och sugledningens förluster kontrolleras
(se fig. 6).
200 250 300 350
3780 5340 6670 7120
4890 6670 8000 8900
3110 4450 5340 5780
9620 9630 11700 12780
3530 5020 6100 6370
1760 2440 2980 3120
2580 3800 4610 4750
4710 6750 8210 8540
Arrangemang av pumpinstallationen
1) Excentrisk reduceringsdel
(sugledning)
eller koncentrisk reduceringsdel
(tryckledning)
2) Spärrarmatur
3) Sugledning
4) Krök
5) Fotventil med filter
6) Spärrarmatur
7) Reglerventil
Svenska
400 450 500
8450 9335 10000
10230 1115 7780
6670 7335 7890
14850 16230 17650
7320 7675 7945
3660 3905 4175
5420 5725 6060
9820 10235 10775
155
