• Då tätningen byts ut byts även sprinten som håller
tätningen under vridrörelsen ut. Då motringen ska
fästas är det viktigt att vara observant på det utö-
vade trycket, eftersom ett för högt tryck kan
skada kolytan.
• Kontrollera nu tätningens avstånd så som visas i
figuren och ställ in värdet enligt uppgifterna i
tabellen.
• Genomför ovan beskrivna arbetssteg för de övriga
delarna som för pumputförande med boxpack-
ning.
Tabell för justering av de mekaniska tätningarna på axeln
Pump
SCP 50-220 HA
SCP 50-180 HA
SCP 50-340 HA
SCP 50-340 DS
SCP 65-390 HS
SCP 80-230 HA
SCP 80-200 HA
SCP 80-380 DS
SCP 80-340 HA
SCP 80-360 DS
SCP 100-270 HA
SCP 100-280 HA
SCP 100-360 HA
SCP 100-400 HA
SCP 100-410 DS
SCP 125-290 HA
SCP 125-330 HA
SCP 125-440 HA
SCP 125-470 HA
SCP 125-460 DS
SCP 150-290 HA
SCP 150-390 HA
SCP 150-350 HA
SCP 150-440 HA
SCP 150-580 HA
Monterings- och skötselanvisning Wilo-SCP
Diameter Avstånd på axeln (L)
tätning
MG1
(Ø dw)
28 mm 16,5 mm 26
32 mm 17,5 mm 26
32 mm 17,5 mm 26
38 mm 20 mm 26
38 mm 20 mm 26
38 mm 20 mm 26
38 mm 28 mm 26
42 mm 20 mm –
38 mm 20 mm 26
48 mm 20 mm 26
38 mm 20 mm 26
38 mm 20 mm 26
38 mm 20 mm 26
38 mm 20 mm 26
50 mm 23,5 mm 23,5
50 mm 20,5 mm 27,5
38 mm 20 mm 26
38 mm 20 mm 26
60 mm 28 mm 32,5
60 mm 28 mm 32,5
50 mm 20,5 mm 27,5
60 mm 28 mm 32,5
60 mm 28 mm 32,5
60 mm 28 mm 32,5
75 mm 30 mm 37

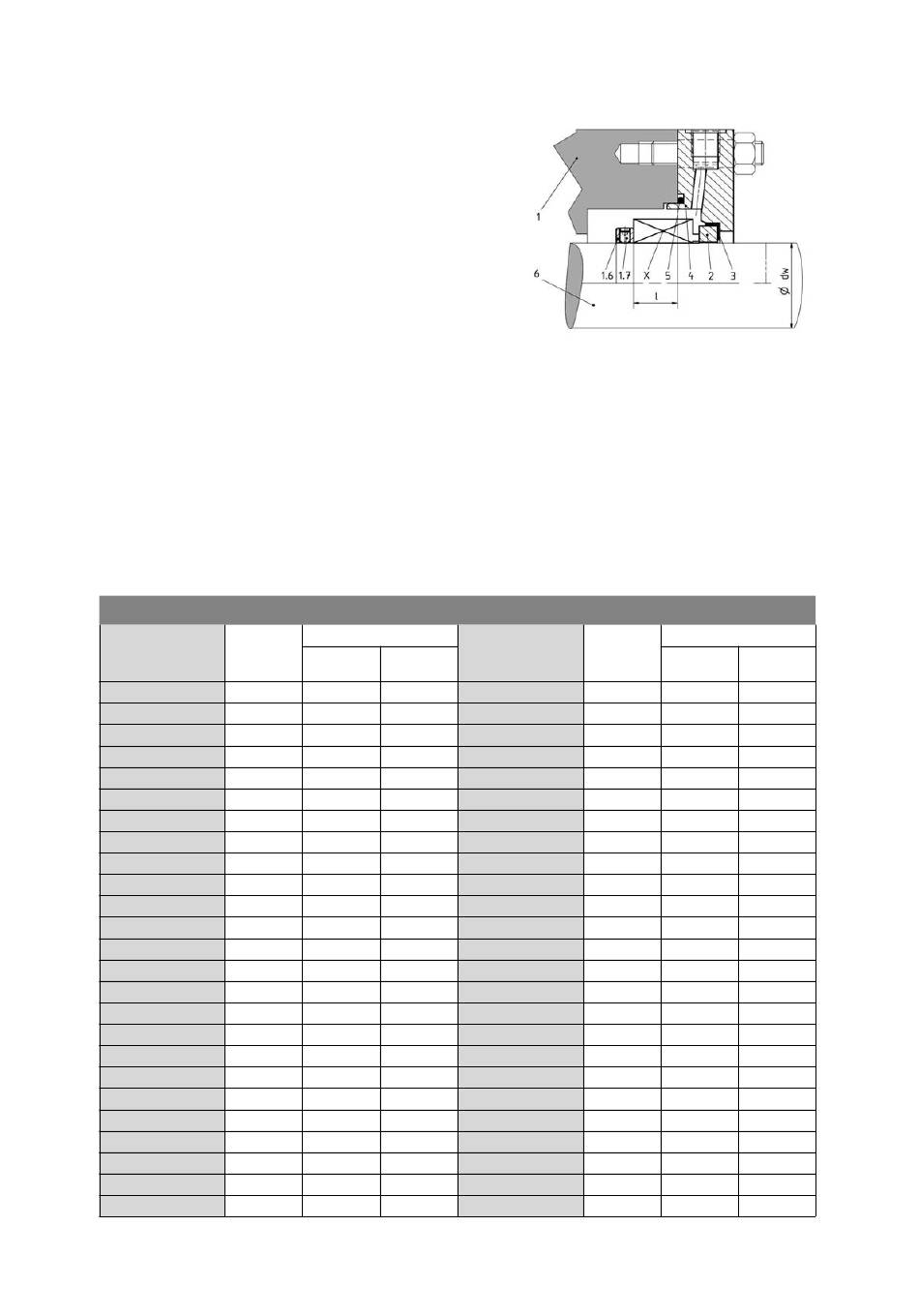

Den mekaniska tätningens position på axeln:
1) Pumphus
2) Motring
3) Motring
4) Motringshållare
5) O-ring
6) Axel
X. Mekanisk tätning
1.6 Stödring
1.7 Fästskruv för stödring
Pump
M74
SCP 200-390 HA
SCP 200-440 HA
SCP 200-460 HA
SCP 200-550 HA
SCP 200-480 HA
SCP 200-560 HA
SCP 200-660 DV
SCP 250-250 HA
SCP 250-390 HA
SCP 250-360 HA
SCP 250-450 HA
SCP 250-570 HA
SCP 250-700 DV
SCP 250-740 DV
SCP 300-330 HB
SCP 300-380 HA
SCP 300-400 HA
SCP 300-490 HA
SCP 300-570 HA
SCP 300-660 DV
SCP 350-500 HA
SCP 350-470 HA
SCP 400-540 HA
SCP 400-480 HA
SCP 400-550 HA
Svenska
Diameter Avstånd på axeln (L)
tätning
MG1
(Ø dw)
75 mm 30 mm 37
75 mm 30 mm 37
75 mm 30 mm 37
75 mm 30 mm 37
75 mm 30 mm 37
95 mm 36 mm 42,8
95 mm 36 mm 42,8
50 mm 20,5 mm 42,8
75 mm 30 mm 37
75 mm 30 mm 37
95 mm 36 mm 42,8
95 mm 36 mm 42,8
100 mm 37 mm 42,8
100 mm 37 mm 42,8
75 mm 30 mm 37
75 mm 30 mm 37
75 mm 30 mm 37
95 mm 36 mm 42,8
95 mm 36 mm 42,8
115 mm – 42
95 mm 36 mm 42,8
95 mm 36 mm 42,8
95 mm 36 mm 42,8
95 mm 36 mm 42,8
100 mm 37 mm 42,8
M74
