6.1.2 Pumpehjulspakning
Der er monteret en pumpehjulspakning, så pum-
pemediet ikke kan komme fra pumpehjulets tryk-
side til indsugningssiden. Mellem pumpehjulspak-
ningen og pumpehjulsindløbet findes en meget
lille spalte. Denne lille spalte har afgørende betyd-
ning for pumpens ydelse, og skal med jævne mel-
lemrum indstilles til det oprindelig mål igen. Pum-
pehjulspakningerne indsættes i en not i den
nederste del af huset (not og fjeder) og fastholdes
af den øverste del af huset under drejebevægel-
sen. Låsestiften til sikring af pumpehjulet er
presset ind.
6.1.3 Tætningssystem
Der kan monteres pakdåser eller glideringstæt-
Til pumpeversioner med pakdåse
Nr. Beskrivelse af del
1 Aksel
2 Pumpehjul
3 Pasfjeder til pumpehjul
4 Muffe
5 Pumpehjulspakning
6 Muffemøtrik
7 Afstandsmuffe til leje
8 Styreleje
9 Lanternering
10 Pakdåsens brille
11 Pakdåse
12 Støttering
Monterings- og driftsvejledning Wilo-SCP
ninger på begge sider for at forhindre lækager på
de steder, hvor akslen træder ud af pumpehuset.
Pakdåse
Til SCP-pumper anvendes der flettet bomuld
med en imprægnering af olie og kolloid grafit.
Glideringstætning
Der anvendes Burgmann MG1- eller M74-
glideringstætninger til SCP-pumper.

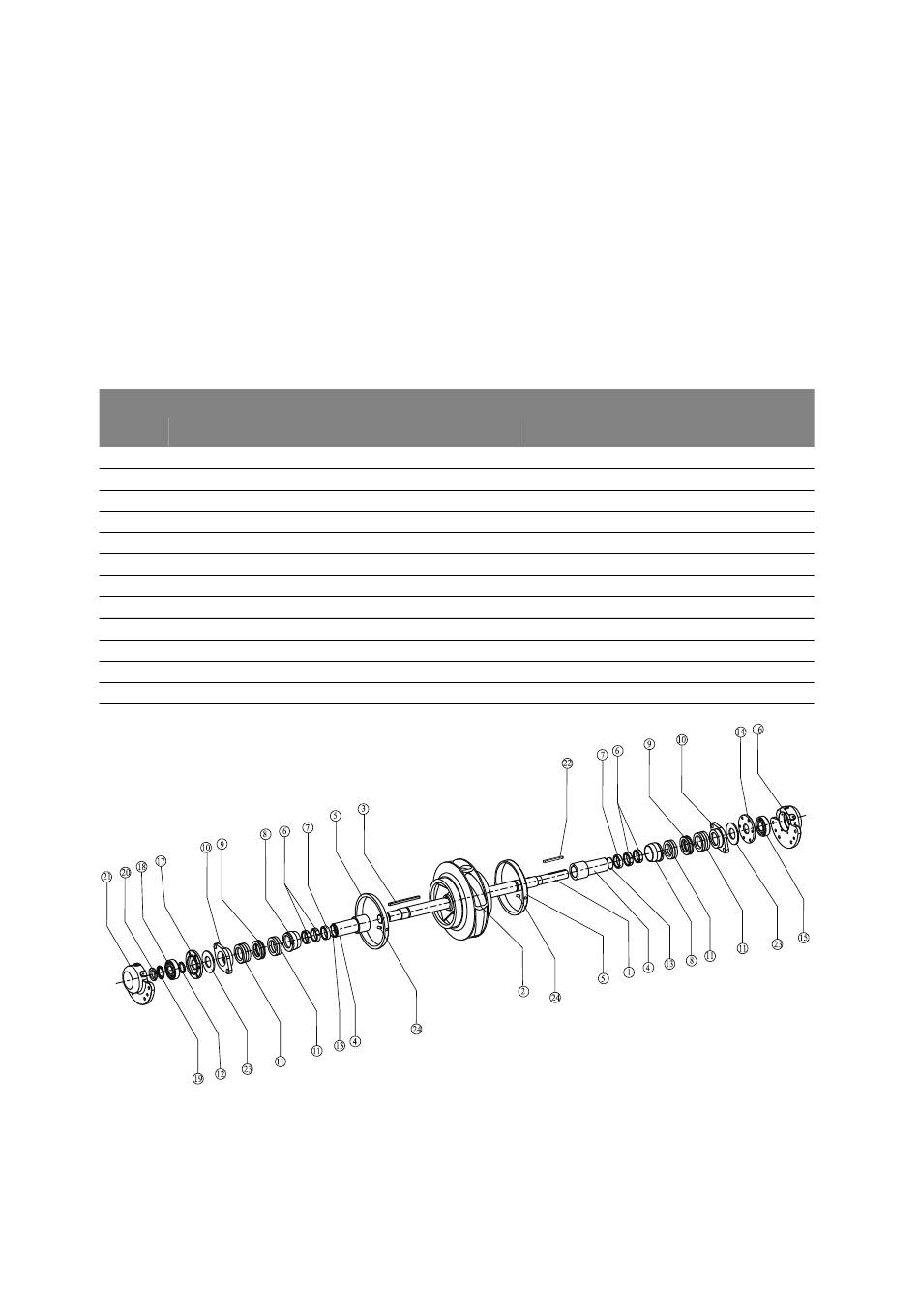

6.1.4 Roterende dele

Følgende dele udgør den roterende del på
SCP-pumper
Nr. Beskrivelse af del
13 O-ring
14 Lejeafdækning (drivside)
15 Leje (drivside)
16 Lejehus (drivside)
17 Lejeafdækning (ikke drivside)
18 Leje (ikke drivside)
19 Sikringsring
20 Kontramøtrik
21 Lejehus (ikke drivside)
22 Koblingsnøgle
23 Sprøjtering
24 Låsestift, pumpehjulspakning
