Svenska
6.1.2 Pumphjulstätning
En pumphjulstätning är avsedd att hindra pump-
vätska från att tränga in från pumphjulets tryck-
sida till dess sugsida. Mellan pumphjulstätningen
och pumphjulets inlopp finns en liten spalt. Denna
lilla spalt är av fundamental betydelse för en
oklanderlig pumpkapacitet och måste med jämna
mellanrum återställas till sin ursprungliga storlek.
Pumphjulstätningarna sätts in i en skåra i husets
underdel (skåra och fjäder) och hålls fast av husets
överdel under vridrörelsen. Låsstiftet för säkring
av pumphjulet är inpressat.

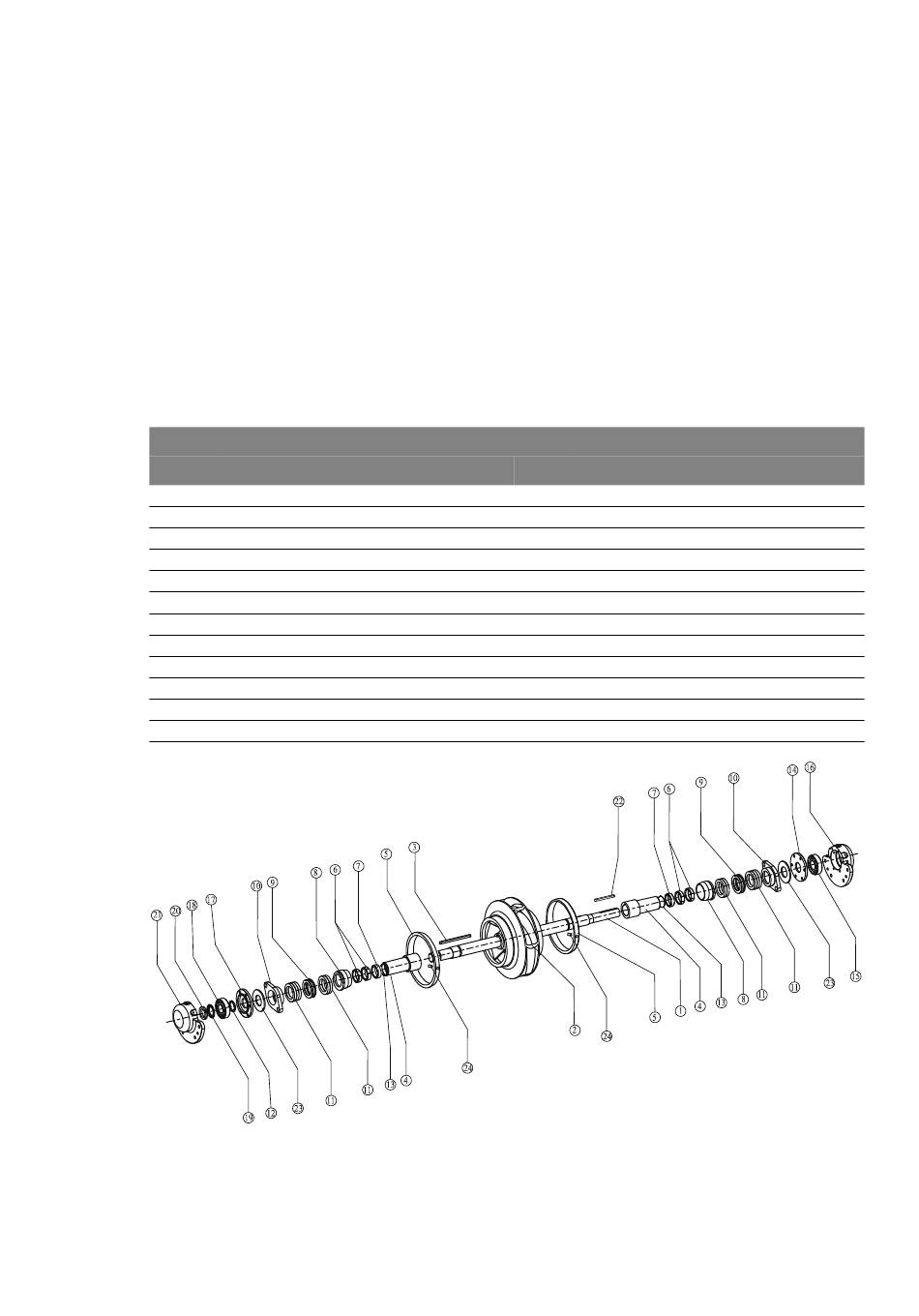

För utförande med boxpackning
Nr Benämning
1 Axel
2 Pumphjul
3 Pumphjulskil
4 Hylsa
5 Pumphjulstätning
6 Hylsmutter
7 Distanshylsa för lager
8 Styrlager
9 Lanternring
10 Tätningshylsgland
11 Boxpackning
12 Stödring
150
6.1.3 Tätningssystem
För att förhindra läckage på det ställe där axeln
kommer ut ur pumphuset kan man montera box-
packningar eller mekaniska tätningar på båda sid-
orna.
Tätningshylsa
För SCP-pumpar används flätad bomull med
impregnering av olja och kolloidal grafit.
Mekanisk tätning
För SCP-pumpar används mekaniska tätningar av
typ Burgmann MG1 eller M74.
6.1.4 Vridbara delar
Den vridbara delen av SCP-pumpar är sammansatt
av följande delar
Nr Benämning
13 O-ring
14 Lagerkåpa (motorsidan)
15 Lager (motorsidan)
16 Lagerhus (motorsidan)
17 Lagerkåpa (icke-motorsidan)
18 Lager (icke-motorsidan)
19 Låsring
20 Kontramutter
21 Lagerhus (icke-motorsidan)
22 Kopplingsnyckel
23 Sprutring
24 Låsstift, pumphjulstätning
