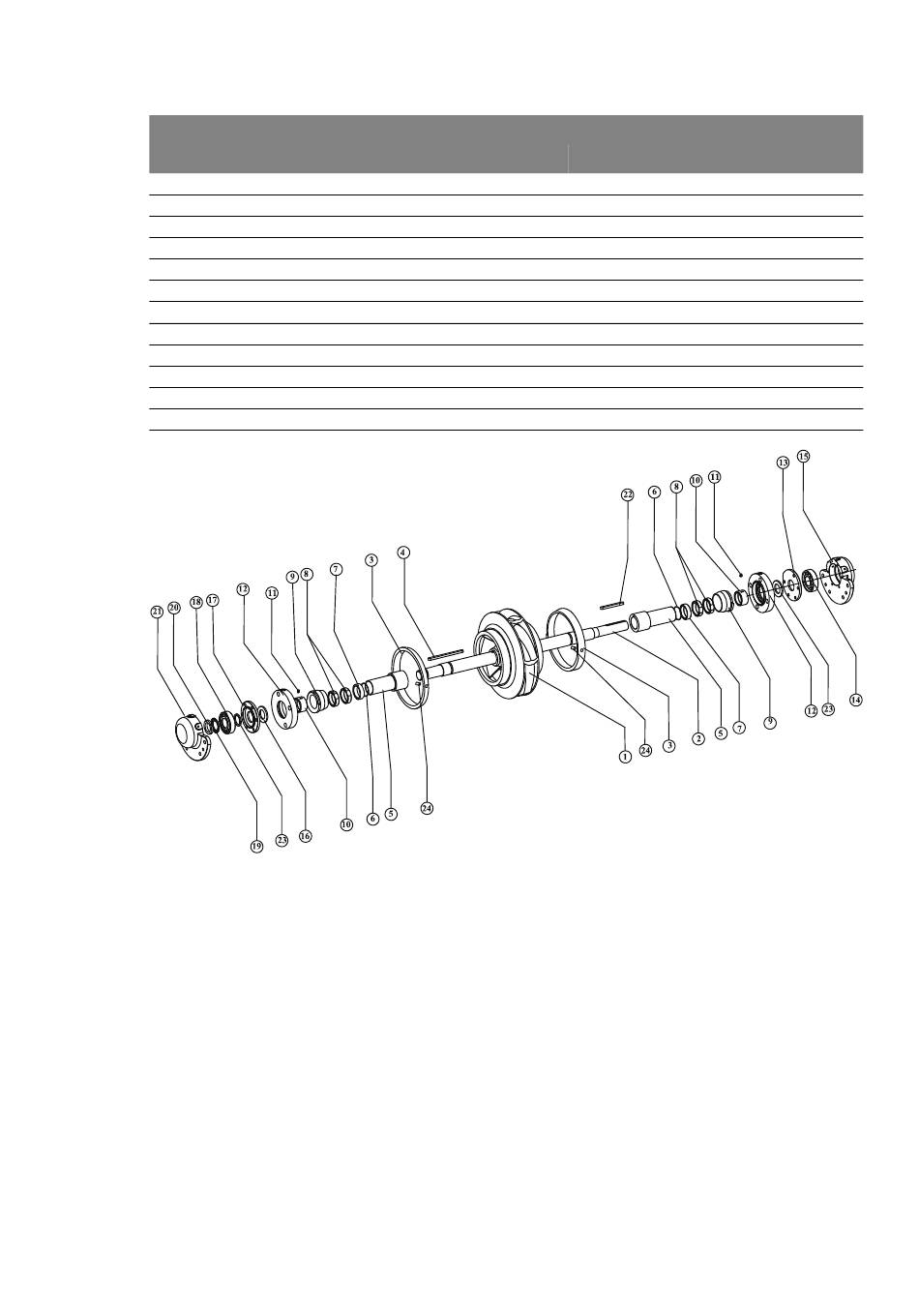

Til pumpeversioner med glideringstætning
Nr. Beskrivelse af del
1 Pumpehjul
2 Aksel
3 Pumpehjulspakning
4 Pasfjeder til pumpehjul
5 Muffe
6 O-ring
7 Afstandsmuffe til leje
8 Muffemøtrik
9 Styreleje
10 Glideringstætning
11 Gevindstift
12 Indføringsplade
De drejelige dele omfatter en aksel, der via en pas-
fjeder bevæger et eller to pumpehjul, samt udskif-
telige akselmuffer, der fastholdes af hjulnavet i
begge sider og beskytter akslen mod korrosion og
abrasion. Hjulet fastholdes af akselmuffens møt-
rikker og holdemøtrikker. Disse har modløbende
gevind for at forhindre, at de drejelige dele løsner
sig ved rotationen.
118
Nr. Beskrivelse af del
13 Lejeafdækning (drivside)
14 Leje (drivside)
15 Lejehus (drivside)
16 Støttering
17 Lejeafdækning (ikke drivside)
18 Leje (ikke drivside)
19 Sikringsring
20 Kontramøtrik
21 Lejehus (ikke drivside)
22 Koblingsnøgle
23 Sprøjtering
24 Låsestift, pumpehjulspakning
Pumperotoren er fastgjort i kuglelejer, der er
anbragt på begge sider af pumpehuset. Styrele-
jerne befinder sig i den nederste del af huset. På
begge sider af akslen befinder der sig styrelejer på
muffen i den nederste del af huset i de pågæl-
dende styrelejesider. Ved hjælp af disse styrelejer
ledes pumpemediet frem til pumpehjulsindløbet.
På bagsiden findes pakdåsen. Der er monteret
sprøjteringe efter modringsholderne på begge
sider af akslen.
