FORSIGTIG! Mulighed for materielle skader!
Der skal sørges for tilstrækkelig ventilation/
opvarmning, så de angivne min.-/maks.værdier
for omgivelsestemperaturen overholdes.
• Alle svejsearbejder på rørledningerne skal udføres,
inden pumpen installeres.
FORSIGTIG! Mulighed for materielle skader!
Snavs fra rørledningssystemet kan forårsage
skader på pumpen under driften. Rørlednin-
gerne skal rengøres og skylles grundigt før
installation af pumpeaggregatet.
• Der skal monteres afspærringsventiler på
pumpens stigende og faldende side.
7.2.1 Fundamenter (fig. 2, 3)
Fundamentet skal være tilstrækkeligt stabilt til at
absorbere svingninger, og skal kunne udgøre et
permanent, stift underlag til grundpladen.
Fundamentet skal være stort dimensioneret.
Som generel regel skal fundamentets vægt være
2 til 3 gange større end pumpeaggregatets vægt.
Dette er vigtigt for at opretholde tilpasningen af
et aggregat, der er tilsluttet direkte. Fundamen-
tets overkant skal befinde sig ca. 25,4 mm under
den planlagte fundamenthøjde, så det er muligt at
foretage støbningen. Ved hjælp af en skabelon
skal der indstøbes fundamentbolte i passende
størrelse i betonen (se fig. 3).

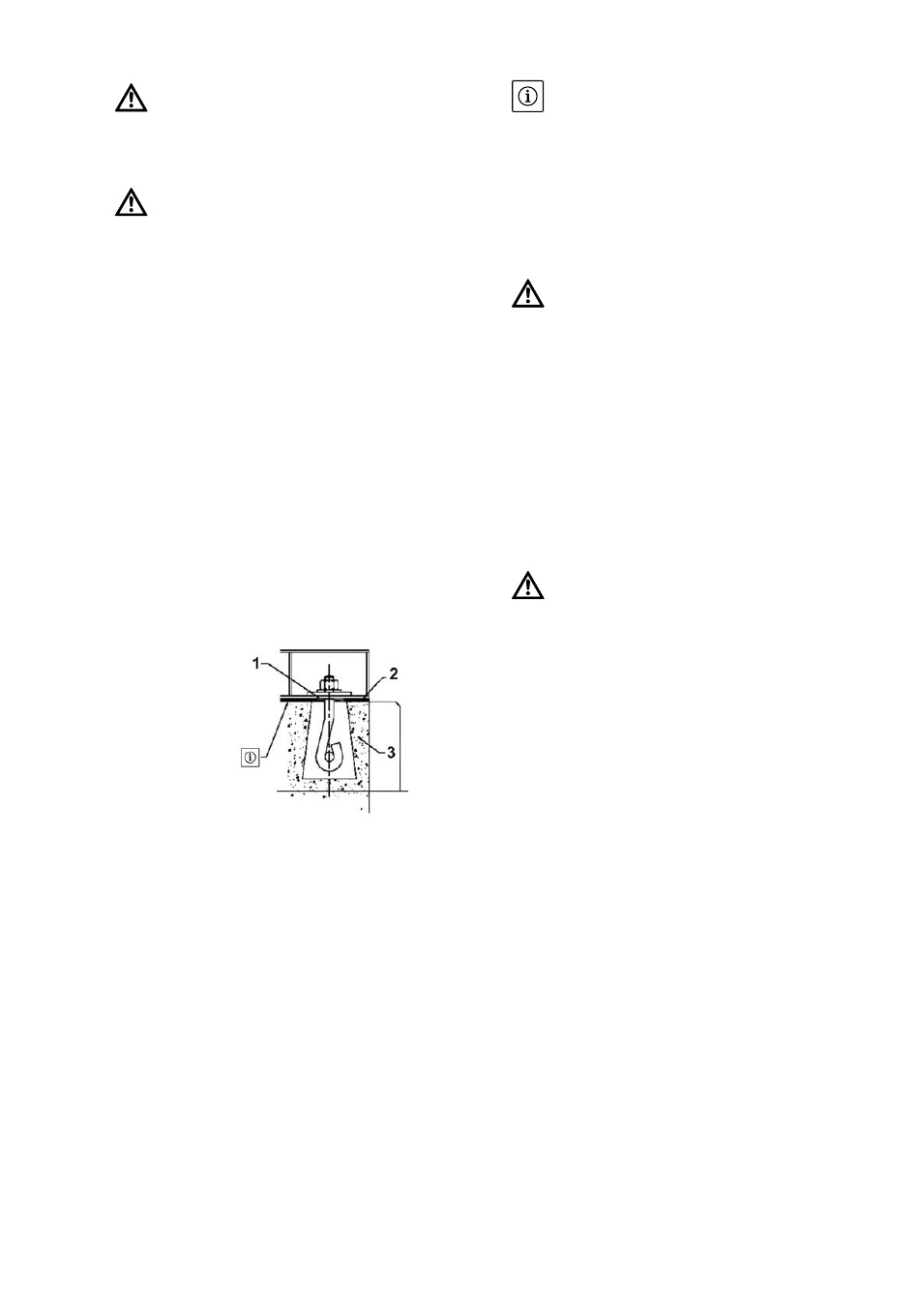

Fundamentbolt
1 Afstivningsplader
2 Mørtellag
3 Beton
120
BEMÆRK:
Fundamentets overflade må ikke udglattes! Må
ikke stryges glat med murskeen.
• Der skal anvendes en rørmuffe med en diameter,
der svarer omtrent til 2 ½ gange boltenes diame-
ter, så disse kan bevæges for at nå deres endelige
positioner. I forbindelse med installationer, ved
hvilke der forventes et lavere støjniveau, skal
fundamentet støbes i et hul, der skal isoleres med
egnet materiale, så svingningerne ikke overføres
til gulvet.
FORSIGTIG! Mulighed for materielle skader!
Undgå at holde pumpen fast ved hhv. motoren
eller modulet, når du spænder forskruningerne
fast. Placér i stedet skruenøglen på suge- eller
trykstudsen.
• Når det skal kontrolleres, om de bearbejdede støt-
ter til grundpladen befinder sig i vandret position,
er det ikke tilstrækkeligt at kontrollere dette med
et vaterpas, da nogle fejl muligvis ikke opdages
ved denne målemetode eller nogle værdier fejlag-
tigt antages at være inden for acceptable toleran-
cer. Mulige deformationer, se fig. 4. Der skal derfor
anvendes et I-jern som målelægte sammen med
et præcisionsvaterpas.
7.2.2 Nivellering og installation af grundpladen
FORSIGTIG! Mulighed for materielle skader!
Ved udlevering af pumper og motorer, der er
monteret på samme grundplade, er tilpasningen
kontrolleret inden forsendelsen. Tilpasningen
kan imidlertid have ændret sig under forsendel-
sen eller ved opbevaringen.
• Der skal anvendes et I-jern som målelægte og et
præcisionsvaterpas (med en nøjagtighed på
0,02 mm/meter) ved nivellering af grundpladen.
I-jernet skal hvile på grundpladens bearbejdede
flader eller eventuelt på nivelleringselementer.
De bearbejdede overflader, på hvilke vaterpasset
hviler, skal være rene og fri for farverester, grater etc.
• Kontrollér bundrammens referenceposition som
angivet i oversigtstegningen. Tilpas grundpladens
højde ved hjælp af udligningsskiver mellem fun-
damentpladen og afstivningspladerne, indtil
grundpladen ligger plant og overalt holdes i den
rigtige højde for tilslutning af suge- og trykstud-
sen af afstivningspladerne. For at kontrollere den
horisontale tilpasning af to nivelleringselementer
over for hinanden skal du anvende et I-jern som
målelægte sammen med et præcisionsvaterpas.
Nøjagtigheden for den horisontale tilpasning
skal være inden for 0,05 mm pr. 250 mm.
• Efter tilpasningen af grundpladen må du kun ind-
støbe fundamentboltene. I den forbindelse skal man
være opmærksom på, at fundamentboltenes posi-
tion ikke ændres i lodret retning. Til støbningen skal
der anvendes en blanding af 1: 1:2 dele cement, sand
og kisel mindre end 12 mm. Som alternativ kan der
også anvendes hurtigafbindende mørtel.
• Når mørtelen er hærdet op, skal fundamentbol-
tene strammes jævnt og fast. Fundamentboltene
må ikke strammes for meget; ellers kan grundpla-
