xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 9

Zeichnung 4
WARNUNG! Stromschlaggefahr. Bei Wartung immer die Stromversorgung trennen

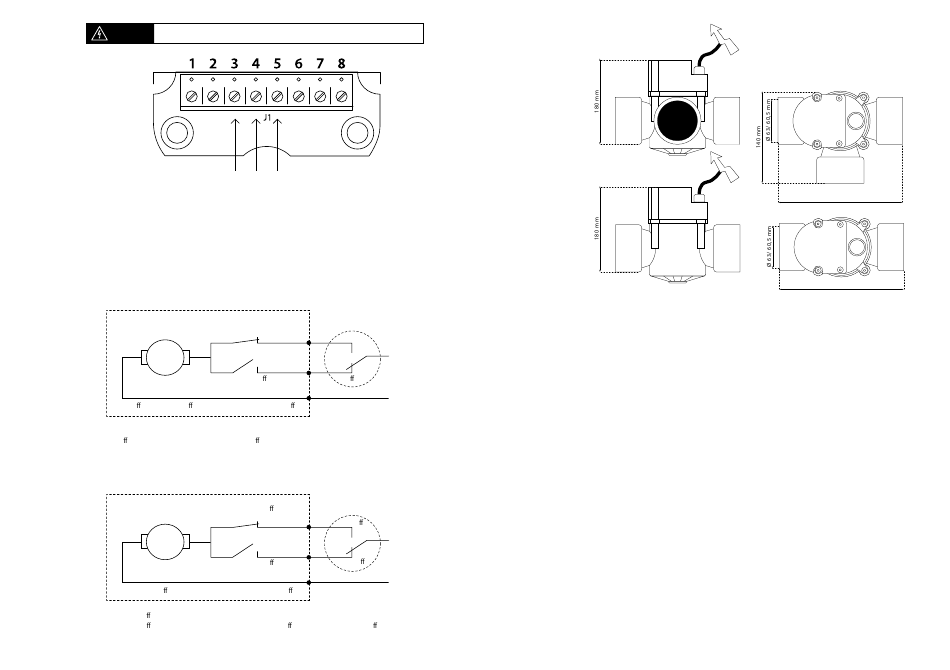

Schaltplan
Lüsterklemme
Lüsterklemmenzuweisung:
1: Motorkabel blau
2: Motorkabel braun
3: N Netzspannung 240 V AC
4: Offen; L Netzspannung 240 AC
Zeichnung 5
ELEKTRISCHES SCHEMA 2-WEGE HAHN
Interne Verkabelung
Hahn ist o en (der Hahn ist o en und der Schalterendpunkt ist geö net)
5, Geschlossen L Netzspannung 240 AC
4; Geö net; L Netzspannung 240 AC
3, N; Netzspannung 240 AC
ELEKTRISCHES SCHEMA 3-WEGE HAHN
Interne Verkabelung
Ventil A => B ist geö net (das Ventil A => B Endpunktschalter ist geö net)
5: A => C geö net; L Netzspannung 240 AC
4: A => B geö net; L Netzspannung 240 AC
3: N; Netzspannung 240 AC
16
5: Geschlossen; L Netzspannung 240 AC
6: Interner Verbindungsschalter neutral
7: Interner Verbindungsschalter geöffnet
8: Interner Verbindungsschalter geschlossen
Ventil geschlossen Lüsterklemme Wechselschalter
Schalterendpunkt
5
geschlossen
L Netzspannung
4
Ventil geö nert geö net
Schalterendpunkt
3
N Netzspannung
Wenn der Hahn den Endpunktschalter erreicht hat;
(Hahn geö net oder Hahn geschlossen)
schaltet der Motor automatisch aus.
Lüsterklemme
Ventil A => C o ener
Wechselschalter
Schalterendpunkt
5
A => C o en
L Netzspannung
4
A => B o en
Ventil A => B o ener
Schalterendpunkt
3
N Netzspannung
Wenn das Ventil den Schalterendpunkt erreicht hat,
(Hahn A => B geö net ist oder Hahn A => C geö net ist)
schaltet der Motor automatisch aus.
Zeichnung 6
Abmessungen
Xclear automatischer "Standalone"-Hahn Reihe:
❏ 2-Wege-Zylinderhahn, 24-Volt-Antrieb
❏ 2-Wege-Zylinderhahn, 240-Volt-Antrieb
❏ 3-Wege-Zylinderhahn, 24-Volt-Antrieb
❏ 3-Wege-Zylinderhahn, 240-Volt-Antrieb
❏ 3-Wege-Zylinderhahn, 240-Volt-Antrieb ,,Solar"
Lesen Sie diese Gebrauchsanweisung vor dem Installieren des Geräts sorgfältig durch.
The Die automatischen Hähne von Xclear wurden entworfen um an den aktuellen Ansprüchen moderner Bewässerungen zu entsprechen. Ein
automatischer Antrieb der Hähne in Ihrem Leitungsnetz ermöglicht eine vielseitige Automatisierung ohne komplizierte Konstruktionen. Die
automatischen Hähne arbeiten alle mit Switch Controls und sind in 240 V und 24V lieferbar.
Der "Solar" 3-Wege-Hahn ist speziell für Sonnenpanelen geeignet, da der Verschluss dieser Hähne nicht 100% dicht ist. Hier durch findet immer eine
gewünschte, geringe Zirkulierung in den Leitungen der Sonnenpanelen statt.
SICHERHEITSWARNUNG!
Zur Installation und Wartung dieses Produktes sind nur Personen befugt, die qualifiziert sind. Eine nicht fachgerechte Installation und/oder Bedienung kann
elektrische Gefahren zur Folge haben, die zu materiellen Schäden, schweren Verletzungen oder sogar zum Tode führen können. Bei nicht fachgerechter
Installation und/oder Bedienung verfällt die Garantie. Diese Gebrauchsanweisung enthält wichtige Informationen zur Installation, zur Funktionsweise und
zum sicheren Einsatz dieses Produktes. Diese Informationen sind dem Besitzer oder Betreiber dieses Geräts zur Verfügung zu stellen.
Sicherheit
• Für einen permanenten Anschluss an das Stromnetz müssen die Vorschriften des Energieunternehmens erfüllt werden. Im Zweifelsfall einen
anerkannten Installateur oder das Energieunternehmen zu Rate ziehen. Grundsätzlich einen Erdschlussschalter verwenden (max. 30 mA).
• Immer die Elektrokabel lösen, bevor Sie Wartungs- oder Reparaturarbeiten an dem Gerät vornehmen. Elektrokabel nie lösen, wenn Sie in einer
Pfütze stehen oder nasse Hände haben.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) benutzt werden, die körperlich, geistig oder in ihrer Sinneswahrnehmung
eingeschränkt sind oder denen es an Wissen und Erfahrung fehlt, es sei denn, sie stehen unter Aufsicht oder werden von einer für ihre Sicherheit
verantwortlichen Person angeleitet.
190 mm
190 mm
190 mm
190 mm
17
