xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 18

Ritning 4
VARNING Risk för elektriska stötar. Koppla från strömmen före service

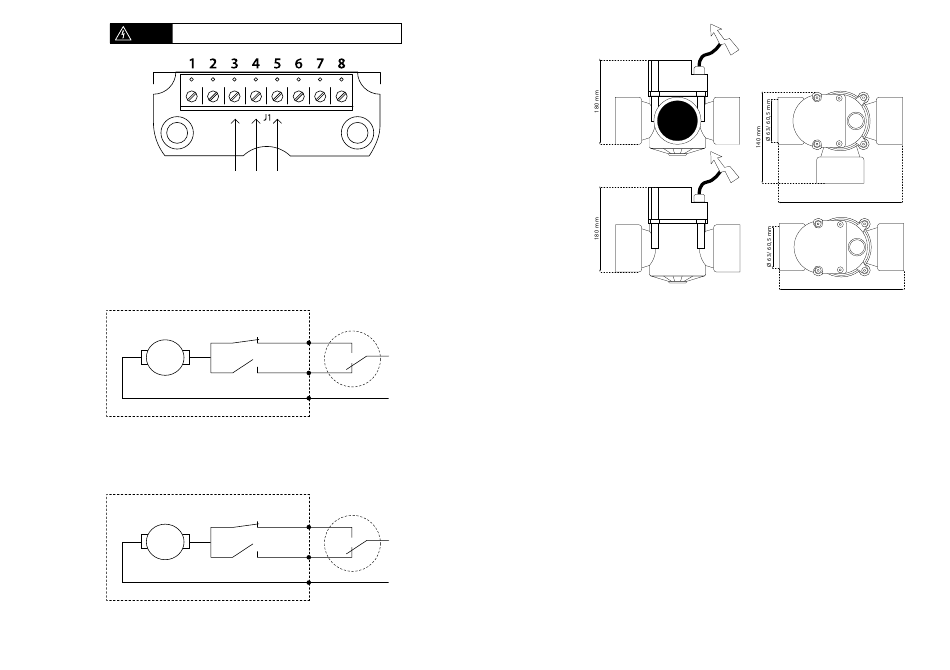

Kopplingsschema
Skruvplint
Skruvplintinkoppling:
1: Motorkabel, blå
2: Motorkabel, brun
3: N nätspänning 240 VAC
4: Öppna L nätspänning 240 VAC
Ritning 5
ELSCHEMA 2-VÄGSVENTILER
Inre ledningsdragning
Ventilen är öppen(ändlägesbrytaren för öppen ventil är öppen)
5; slut; L nätspänning 240 VAC
4; öppna; L nätspänning 240 VAC
3; N; nätspänning 240 VAC
ELSCHEMA 3-VÄGSVENTILER
Inre ledningsdragning
Ventil A=>B är öppen (ventilen A=>B öppen ändlägesbrytare är öppen)
5; A=>C öppen L nätspänning 240 VAC
4; A=>B öppen L nätspänning 240 VAC
3; N; nätspänning 240 VAC
34
5: Slut; L nätspänning 240 VAC
6: Intern anslutningsströmbrytare gemensam
7: Intern anslutningsströmbrytare, öppna
8:I ntern anslutningsströmbrytare, slut
Dubbel
Ventil stängd Skruvplint
omkastarbrytare
ändlägesbrytare
5 Slut
L nätspänning
4
Ändlägesbrytare, Öppna
ventil öppen
3
N nätspänning
När ventilen når ändlägesbrytaren
(ventil öppen eller ventil stängd)
stannar motorn automatiskt.
Skruvplint Dubbel
Ventil A=>C öppen
omkastarbrytare
ändlägesbrytare
5
A=>C öppen
L nätspänning
4
A=>B öppen
Ventil A=>B öppen
ändlägesbrytare
3
N nätspänning
När ventilen når ändlägesbrytaren
(ventil A=>B öppen eller ventil A=>C stängd)
stannar motorn automatiskt.
Ritning 6
Mått
Xclears serie automatiska "fristående" ventiler:
❏ 2-vägs cylinderventil, 24 volts ställdon
❏ 2-vägs cylinderventil, 240 volts ställdon
❏ 3-vägs cylinderventil, 24 volts ställdon
❏ 3-vägs cylinderventil, 240 volts ställdon
❏ 3-vägs cylinderventil, 240 volts ställdon, typ "solar"
Läs noggrant denna bruksanvisning innan denna enhet installeras.
Xclears automatiska ventiler har utformats för att uppfylla kraven på dagens avancerade vattenledningssystem. Den automatiska manövreringen av
ventilerna i rörsystemet säkerställer en flexibel automatisering, samtidigt som man behåller ett enkelt arrangemang. Den automatiska ventilen fungerar
med valfri brytarstyrning och finns tillgänglig för 240V och 24V.
"solar"-3-vägsventilen är bäst lämpad för solpaneler, eftersom avstängningsventilen ej åstadkommer en 100-procentig tätning. Som en följd blir den
nödvändiga långsamma cirkulationen i rören och i solpanelen säkerställd.
VARNING! FÖR DIN EGEN SÄKERHET:
Denna produkt måste installeras och servas av auktoriserad personal. Felaktig installation och/eller användning kan resultera i oönskade elektriska risker
som kan orsaka skada på egendom, allvarliga kroppsskador eller t.o.m. dödsfall. I händelse av felaktig installation och/eller användning, blir garantin ogiltig.
Denna manual innehåller viktig information gällande installation, drift och säker användning av denna produkt. Denna information måste överföras till
ägaren eller användaren av denna utrustning.
Säkerhet
• Följ alltid elbolagets bestämmelser beträffande permanent anslutning till elnätet. Om det finns något tvivel gällande anslutningen, konsultera en
behörig elektriker eller elbolaget. Använd alltid jordfelsbrytare (max. 30 mA).
• Frånskilj alltid elledningar innan du utför underhåll eller reparationsarbeten på enheten. Koppla aldrig ifrån elledningar när du står i vatten eller
om händerna är våta.
• Denna enhet är ej avsedd att användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller mentala förmågor eller bristande
erfarenhet och kunnande, såvida de inte står under övervakning eller har fått instruktioner om användningen av apparaten av en person som
ansvarar för deras säkerhet.
190 mm
190 mm
190 mm
190 mm
