xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 39

VÝSTRAHA Nebezpečí úrazu elektrickým proudem. Před opravou odpojte od zdroje napájení
Obrázek 4

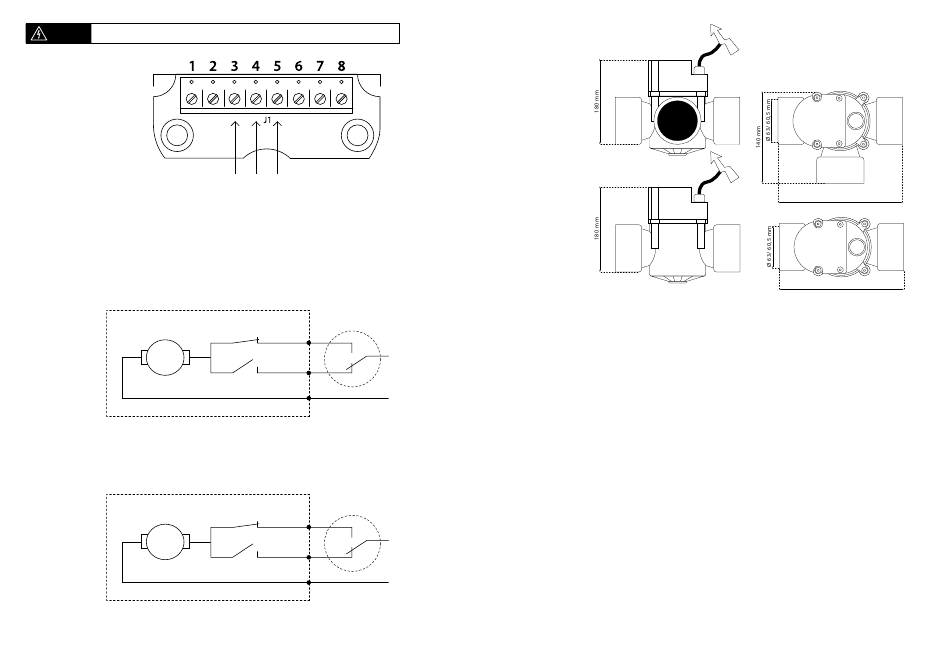

Schéma elektrického zapojení
Šroubovací svorkovnice
Vývody šroubovací svorkovnice:
1: Motorový kabel modrý
2: Motorový kabel hnědý
3: N síťové napětí 240 V AC
4: Otevřeno; L síťové napětí 240 AC
Obrázek 5
SCHÉMA ELEKTRICKÉHO ZAPOJENÍ, DVOUCESTNÝ VENTIL
Vnitřní vedení
Ventil je otevřený (koncový spínač otevřeného ventilu je otevřený)
5; zavřeno; L síťové napětí 240 AC
4; otevřeno; L síťové napětí 240 AC
3; N; síťové napětí 240 AC
SCHÉMA ELEKTRICKÉHO ZAPOJENÍ, TŘÍCESTNÝ VENTIL
Vnitřní vedení
Ventil A=>B je otevřený (koncový spínač otevřeného ventilu A=>B je otevřený)
5; A=>C otevřený; L síťové napětí 240 AC
4; A=>B otevřený; L síťové napětí 240 AC
3; N; síťové napětí 240 AC
76
5: Zavřeno; L síťové napětí 240 AC
6: Interní spínač společný
7: Interní spínač otevřený
8: Interní spínač zavřený
Dvoupolohový
Koncový spínač
Šroubovací svorkovnice přepínač
zavřeného ventilu
5
Zavřený
4
Koncový spínač Otevřený
otevřeného ventilu
3
Když ventil dosáhne koncového spínače
(ventil otevřený nebo ventil zavřený),
motor se automaticky zastaví.
Dvoupolohový
Koncový spínač zavřeného
přepínač
Šroubovací svorkovnice
ventilu A=>C
5
A=>C otevřený
4
Koncový spínač otevřeného A=>B otevřený
ventilu A=>B
3
Když ventil dosáhne koncového spínače
(ventil A=>B otevřený nebo ventil A=>C otevřený),
motor se automaticky zastaví
Obrázek 6
Rozměry
Ventil Xclear automatic 'stand alone' , výrobní řada:
❏ 2cestný válcovový ventil, servopohon 24 V
❏ 2cestný válcovový ventil, servopohon 240 V
❏ 3cestný válcovový ventil, servopohon 24 V
L síťové napětí ❏ 3cestný válcovový ventil, servopohon 240 V
❏ 3cestný válcovový ventil, servopohon 240 V 'solar'
Před instalací tohoto zařízení si prosím důkladně prostudujte tyto pokyny pro použití.
N síťové napětí
Ventily Xclear automatic byly navrženy pro splnění požadavků současných moderních vodovodních systémů. Automatické ovládání ventilů ve vašem
potrubním systému zaručuje všestrannou automatizaci při současném zachování jednoduchého nastavování. Automatický ventil pracuje s jakoukoli
spínací jednotkou a je k dispozici ve verzích 240V a 24V.
Trojcestný ventil "solar" je ideálně vhodný pro solární panely, protože uzavírací ventily nevytvářejí stoprocentní utěsnění. V důsledku toho se musí
stále udržovat mírná cirkulace v potrubí a v solárních panelech.
VAROVÁNÍ PRO VAŠI BEZPEČNOST!
Instalaci a servis tohoto výrobku musí provádět autorizovaní pracovníci. Nesprávná instalace a/nebo provoz mohou být příčinou nezamýšlených
nebezpečí způsobených elektrickým proudem s následným poškozením věcného majetku, vážným zraněním osob nebo dokonce smrtí. V případě
nesprávné instalace a/nebo provozu pozbývá záruka svoji platnost. Tento návod obsahuje důležité informace týkající se instalace, provozu a
L síťové napětí
bezpečného používání tohoto výrobku. Tyto informace je třeba předat vlastníkovi nebo provozovateli tohoto zařízení.
Bezpečnost
• Vždy dodržujte předpisy elektrárenské společnosti týkající se jakéhokoliv trvalého připojení k elektrické síti. V případě jakýchkoli pochybností
N síťové napětí
týkajících se připojení se poraďte s kvalifikovaným odborným pracovníkem pro elektrická zařízení nebo s elektrárenskou společností. Při provozu
vždy používejte ochranný jistič (max. 30 mA).
• Před prováděním jakýchkoli údržbových prací nebo oprav na zařízení vždy odpojte přívod elektrického proudu. Nikdy neodpojujte přívod
elektrického proudu, pokud stojíte ve vodě nebo máte vlhké ruce.
• Toto zařízení není určeno pro použití osobami (včetně dětí) se sníženými tělesnými, smyslovými nebo duševními schopnostmi, nebo osobami
190 mm
190 mm
190 mm
190 mm
77
