xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 20

Rubinetto automatico indipendente Xclear

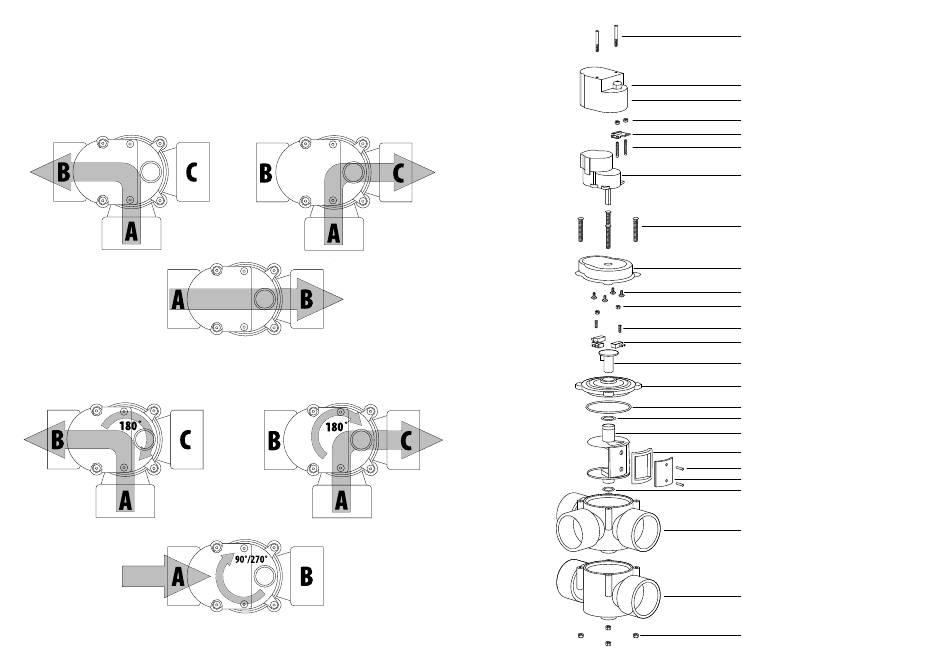

Disegno 1
Disegno 2
38
Disegno 3
IT A Bullone a testa cilindrica M4 (2 pezzi)
B Rondella
C Copertura
D Dado
E Piastra con connettori
F Estremità filettata per fissaggio piastra
G Motorino elettrico + scatola ingranaggio
H Bullone M5 x 40 (4 pezzi)
I Vano di montaggio del motore
J Vite a testa sferica
K Dado (2 pezzi)
L Vite per microinterruttore (3 pezzi)
M Microinterruttore (3 pezzi)
N Camma in plastica
O Base per microinterruttore
P Guarnizione O-ring grande
Q Guarnizione O-ring piccola
R Girante di chiusura del cilindro
S Gomma di protezione
T Vite con testa a croce (2 pezzi)
U Copertura della gomma di protezione
V Guarnizione O-ring piccola
W Sede del rubinetto a 3 vie
W Sede del rubinetto a 2 vie
X Dado M5 (4 pezzi)
39
