xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 23

Xclear - Válvula automática autónoma

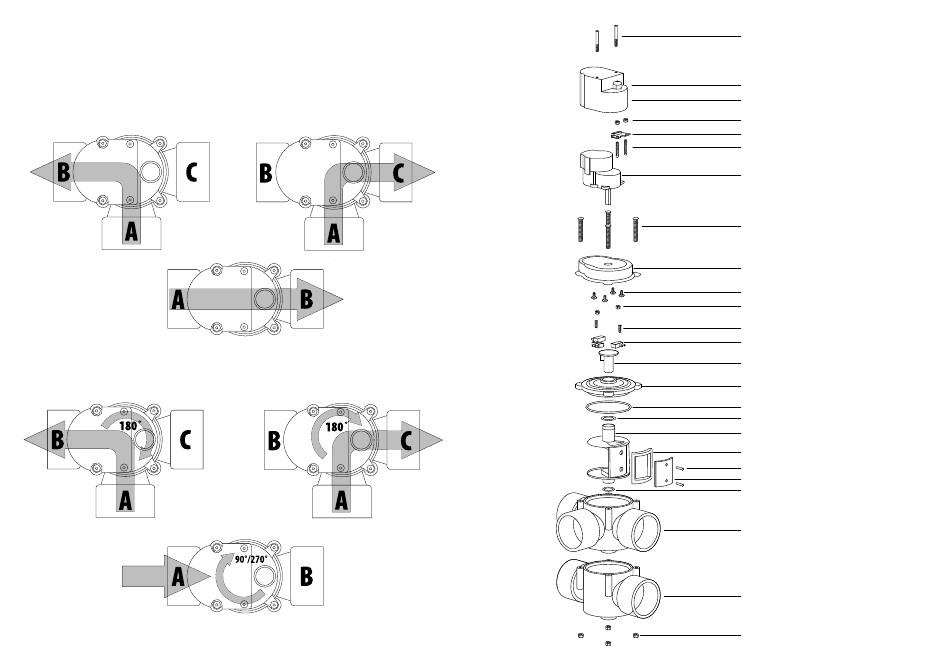

Dibujo 1
Dibujo 2
44
Dibujo 3
ES A Tornillo, embutido, M4 (2 unidades)
B Racor
C Capuchón
D Tuerca
E Circuito impreso con conectores
F Perno para montaje de circuito impreso
G Motor + caja engranaje
H Tornillo M5 x 40 (4 unidades)
I Pieza de montaje del motor
J Tornillo de cabeza esférica
K Tuerca (2 unidades)
L Tornillo para microinterruptor (3 unidades)
M Microinterruptor (3 unidades)
N Leva de plástico
O Base para el microinterruptor
P Arandela tórica, pequeña
Q O-ring liten
R Cilindro del rotor de cierre
S Junta de goma
T Tornillo de estrella (2 unidades)
U Pieza de apriete para junta de goma
V Arandela tórica, pequeña
W Carcasas de la válvula de 3 vías
W Carcasas de la válvula de 2 vías
X Tuerca M5 (4 unidades)
45
