Xclear Torneira "autónoma" automática

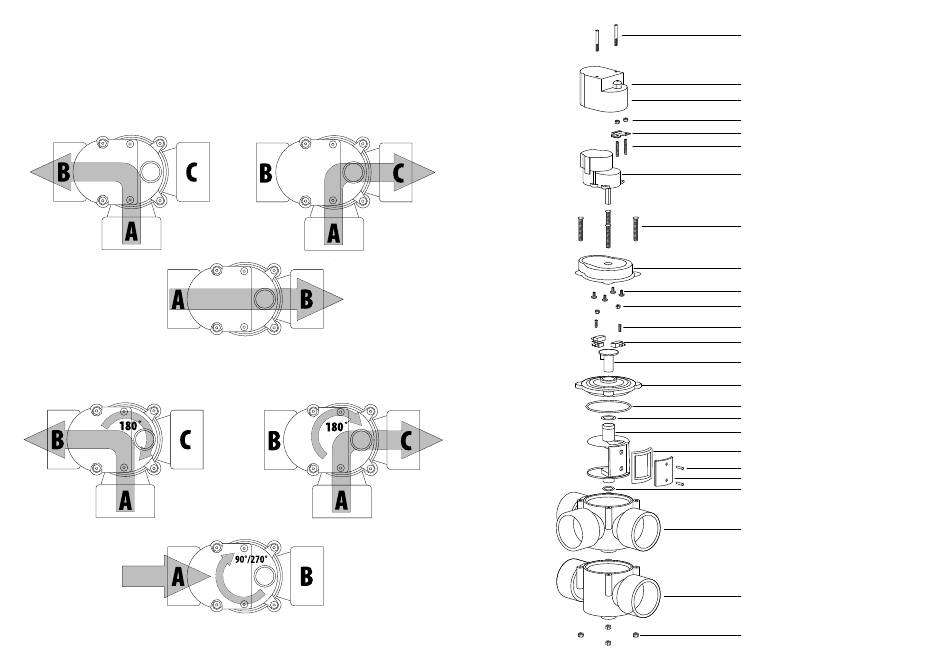

Figura 1
Figura 2
50
Figura 3
PT A Parafuso Allen M4 (2 unidades)
B Bucim
C Cobertura superior
D Porca
E PCB com conectores
F Parafuso sem cabeça para fixação de PCB
G Motor + caixa de velocidades
H Parafuso M5 x 40 (4 unidades)
I Parte de montagem do motor
J Parafuso cabeça abaulada
K Porca (2 unidades)
L Parafuso para micro-interruptor (3 unidades)
M Micro-interruptor (3 unidades)
N Cachimbo de plástico
O Base para o micro-interruptor
P Junta vedante grande
Q Junta vedante pequena
R Cilindro de rotor de encerramento
S Junta de borracha de encerramento
T Parafuso de fenda phillips (2 unidades)
U Tampa para junta de borracha de encerramento
V Junta vedante pequena
W Armação de torneira de 3 vias
W Armação de torneira de 2 vias
X Porca M5 (4 unidades)
