xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 27

ATENÇÃO Perigo de choque elétrico. Desligar da corrente sempre que proceda a manutenção

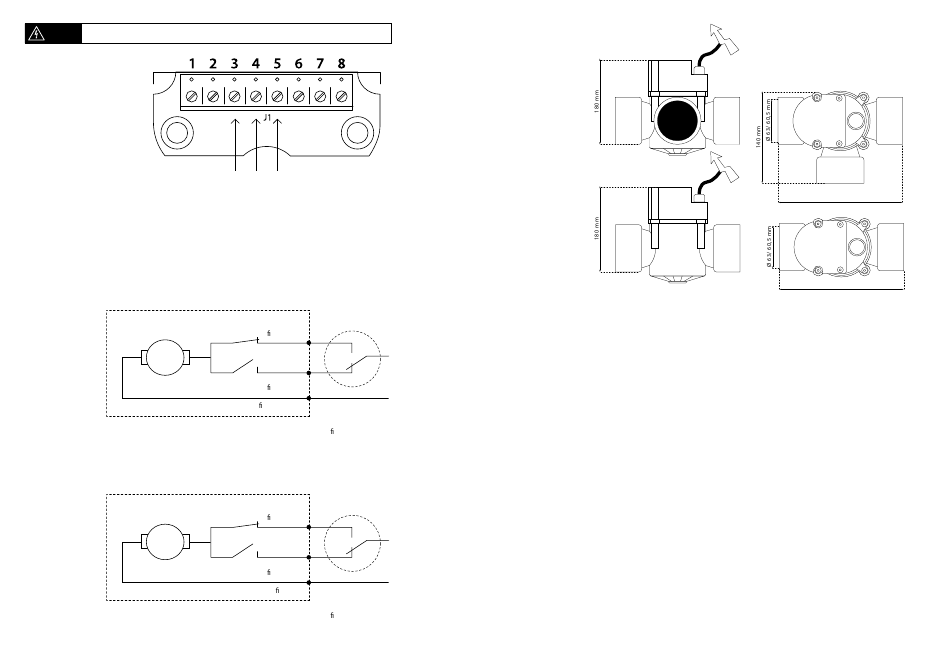

Figura 4
Esquema de ligações
Terminal de parafuso
Terminal de parafuso de fixação:
1: Motor cabo azul
2: Motor cabo castanho
3: Tensão N 240V AC
4: Abrir; tensão L 240 AC
Figura 5
ESQUEMA ELÉTRICO VÁLVULA DE 2-VIAS
Ligações internas
A válvula está aberta (válvula aberta o interruptor nal ligado)
5; Fechada; tensão L 240 AC
4; Aberta; tensão L 240 AC
3; N; tensão 240 AC
ESQUEMA ELÉTRICO VÁLVULA DE 3-VIAS
Ligações internas
Válvula A => B aberta (válvula A => B aberta o interruptor nal ligado)
5; A => C aberta; tensão L 240 AC
4; A => B aberta; tensão L 240 AC
3; N; tensão 240 AC
52
5: Fechar; tensão L 240 AC
6: Interruptor de ligação interna geral
7: Interruptor de ligação interna ligado
8: Interruptor de ligação interna desligado
Terminal de parafuso
Válvula fechada
Comutador
Interruptor nal
5 Fechar
Tensão L
4
Válvula aberta Abrir
Interruptor nal
3
Tensão N
Quando a válvula atinge o interruptor nal
(válvula aberta ou válvula fechada)
o motor para automaticamente.
Terminal de parafuso
Válvula A => C aberta
Comutador
Interruptor nal
5
A => C aberta
Tensão L
4
A => B aberta
Válvula A => B aberta
Interruptor nal
3
Tensão N
Quando a válvula atinge o interruptor nal
(válvula A => B aberta ou válvula A => C aberta)
o motor para automaticamente.
Figura 6
Dimensões
Série de torneira Xclear automática 'stand alone':
❏ Torneira de cilindro de 2 vias, alimentação 24 Volt
❏ Torneira de cilindro de 2 vias, alimentação 240 Volt
❏ Torneira de cilindro de 3 vias, alimentação 24 Volt
❏ Torneira de cilindro de 3 vias, alimentação 240 Volt
❏ Torneira de cilindro de 3 vias, alimentação 240 Volt 'solar'
Leia atentamente as instruções de uso antes de instalar este aparelho.
As torneiras automáticas Xclear foram concebidas para responderem às necessidades presentes de equipamentos avançados de redes de água.
Uma manipulação automática das torneiras no sistema de tubagem oferece-lhe uma automatização versátil e ao mesmo tempo possibilita uma
configuração fácil do sistema. As válvulas automáticas funcionam com qualquer tipo de controlador de comutação, e existem para funcionar com
240V ou com 24V.
A torneira "solar" de 3 vias é especialmente adaptada para painéis solares porque nunca fecha 100%. Graças a esta particularidade há sempre uma
ligeira circulação entre a rede e os painéis solares.
AVISO PARA SUA SEGURANÇA
Tanto a instalação como a manutenção deste produto tem de ser feita por pessoal autorizado e qualificado.
Uma instalação ou manuseamento incorretos podem provocar um perigo de descarga elétrica indesejável provocando danos materiais, lesão física
grave ou morte. Uma instalação ou manuseamento incorretos invalidam a garantia. Este manual contém informação importante sobre a instalação,
funcionamento e utilização segura deste produto. Esta informação deve ser entregue ao proprietário ou operador deste aparelho.
Segurança
• Para uma ligação permanente à rede elétrica devem ser observados os requisitos de segurança da companhia de eletricidade. Em caso de dúvidas
consulte um eletricista profissional reconhecido ou a companhia de eletricidade. Aplique sempre um disjuntor diferencial na instalação (máx 30mA).
• Desligue sempre o cabo de alimentação antes de proceder a trabalhos de manutenção ou reparação no aparelho. Nunca ligue ou desligue o cabo de
alimentação se estiver com os pés numa poça de água ou tenha as mãos molhadas.
• Este aparelho não foi concebido para ser utilizado por pessoas (crianças incluídas) com limitações físicas, sensitivas ou mentais, ou sem
experiência ou conhecimento, a não ser que estas sejam assistidas ou recebam instruções sobre a utilização deste aparelho por uma pessoa que se
responsabiliza pela sua segurança.
190 mm
190 mm
190 mm
190 mm
53
