xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 15

ADVARSEL Fare for elektrisk stød. Slå altid strømmen fra, før der udføres vedligeholdelse servicing.

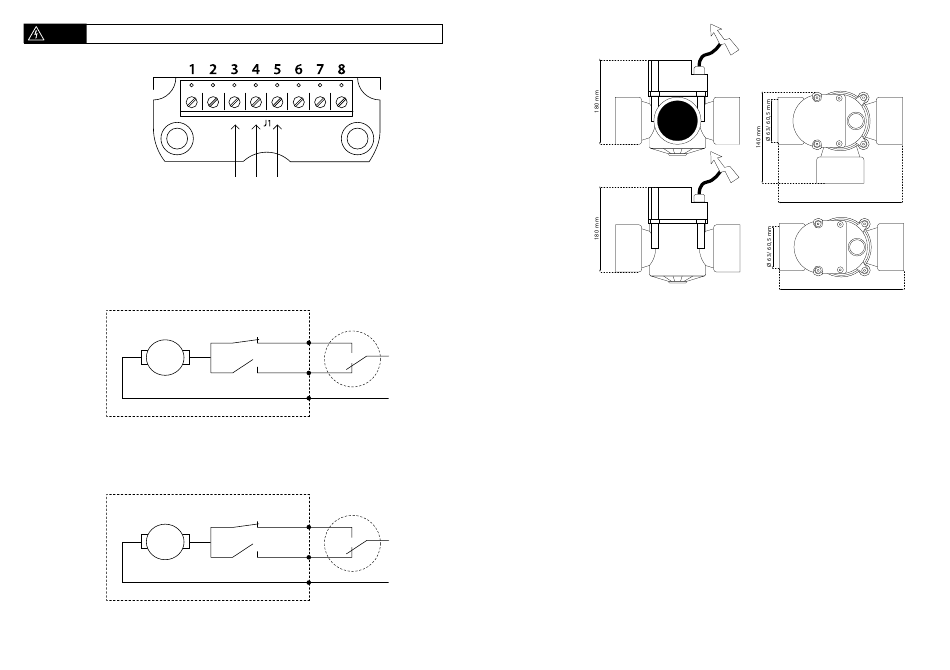

Tegning 4
Eldiagram
Skrueterminal
Skrueklemmeterminal :
1: Motorkabel blåt
2: Motorkabel brunt
3: N netspænding 240 V AC
4: Åben: L netspænding 240 AC
Tegning 5
ELDIAGRAM 2-VEJS VENTIL
Indre ledninger
Ventil er åben (endepunktsafbryder for 'ventil åben' er åben)
5: luk; L netspænding 240 AC
4: åbn; L netspænding 240 AC
3: N netspænding 240 AC
ELDIAGRAM 3-VEJS VENTIL
Indre ledninger
Ventil A => B er åben (ventil A => B endepunktsafbryder er åben)
5: A => C åbn; L netspænding 240 AC
4: A => B åbn; L netspænding 240 AC
3: N netspænding 240 AC
28
5: Lukket: L netspænding 240 AC
6: Intern forbindelsesafbryder fælles
7: Intern forbindelsesafbryder åben
8: Intern forbindelsesafbryder lukket
Ventil lukket Skrueterminal Korrespondanceafbryder
endepunktsafbryder
5 Luk
L netspænding
4
Ventil åben Åbn
endepunktsafbryder
3
N netspænding
Når ventilen når til endepunktet
(Ventil åben eller ventil lukket),
stopper motoren automatisk.
Skrueterminal
Ventil A => C åben
Korrespondanceafbryder
endepunktsafbryder
5
A => C åben
L netspænding
4
A => B åben
Ventil A => B åben
endepunktsafbryder
3
N netspænding
Når ventilen når til endepunktet
(ventil A => B åben eller ventil A => C åben),
stopper motoren automatisk.
Tegning 6
Dimensioner
Xclear-serien af automatiske enkeltstående ventiler:
❏ 2-vejs cylinderventil 24V motordrev
❏ 2-vejs cylinderventil 240V motordrev
❏ 3-vejs cylinderventil 24V motordrev
❏ 3-vejs cylinderventil 240V motordrev
❏ 3-vejs cylinderventil 240V motordrev 'solar'
Læs denne brugervejledning grundigt, inden apparatet installeres.
Xclear automatiske ventiler er udviklet til at opfylde kravene til nutidens avancerede vandledningsudstyr. Med ventilernes automatiske motordrev i dit
rørsystem får du en alsidig automatisering, samtidig med at du bevarer en nem opsætning. Den automatiske ventil virker med alle typer relæstyring og
fås i 240V og 24V.
"Solar" 3-vejs ventil er særlig velegnet til solpaneler, da ventilens afspærring ikke er 100 % tæt. Det betyder, at der altid finder en ønskelig, let cirkulation
sted i ledningen og i solpanelerne.
ADVARSEL! SIKKERHEDSFORSKRIFTER
Dette produkt skal installeres og vedligeholdes af en kompetent person. Forkert installation og/eller betjening kan medføre utilsigtet elektrisk fare, der kan
forårsage materiel skade, alvorlig personskade og død. Ved forkert installation og/eller betjening bortfalder garantien. Denne brugervejledning indeholder
vigtige oplysninger om installation, funktion og sikker brug af dette produkt. Disse oplysninger skal videregives til ejeren eller operatøren af apparatet.
Sikkerhed
• Hvis apparatet tilsluttes strømnettet permanent, skal forbindelsen overholde energiselskabets forskrifter. Kontakt en autoriseret installatør eller
energiselskabet, hvis du er i tvivl om, hvordan apparatet skal tilsluttes. Der skal altid benyttes fejlstrømsafbryder (maks. 30 mA).
• Frakobl altid elledningerne, før der udføres vedligeholdelses- eller reparationsarbejde på apparatet. Frakobl aldrig elledningerne, hvis du står i en
vandpyt eller har våde hænder.
• Apparatet er ikke beregnet til at blive anvendt af personer (herunder børn) med nedsat fysiske, sensoriske eller psykiske evner eller manglende
erfaring eller viden, medmindre de er under opsyn eller modtager vejledning i apparatets brug fra en person, som har ansvaret for deres sikkerhed.
• Apparatet og elledningerne skal være utilgængelige for børn.
190 mm
190 mm
190 mm
190 mm
