xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 41

Xclear automata „autonóm" szelep

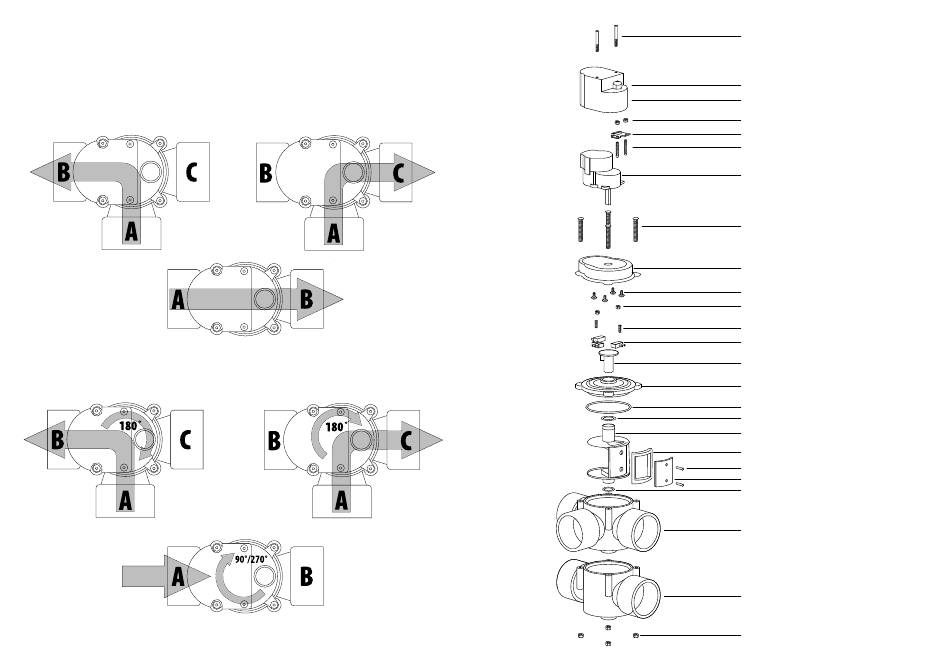

1 rajz
2 rajz
80
3 rajz
HU A M4 hatlapfejű csavar (imbuszcsavar (2 darab)
B Kábel tömszelence
C Felső fedél
D Anya
E Lemez csatlakozókkal
F Menetes csap a lemezszerelvényhez
G Motor + hajtómű
H M5 x 40 csavar (4 darab)
I Motorrögzítő elem
J Félgömbfejű csavar
K Anya (2 darab)
L Csavar a mikrokapcsolóhoz (3 darab)
M Mikrokapcsoló (3 darab)
N Műanyag bütykös kupak
O Talp a mikrokapcsoló számára
P O-gyűrű, nagy
Q O-gyűrű, kicsi
R Henger és forgórész közötti tömítés
S Tömítő gumi
T Csillagfejű csavar (2 darab)
U Tömítő gumibetét
V O-gyűrű, kicsi
W 3 utas szelepházz
W 2 utas szelepház
X M5 anya (4 darab)
81
