xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 12

AVERTISSEMENT Risque de choc électrique. Toujours débrancher l'alimentation lors de la maintenance

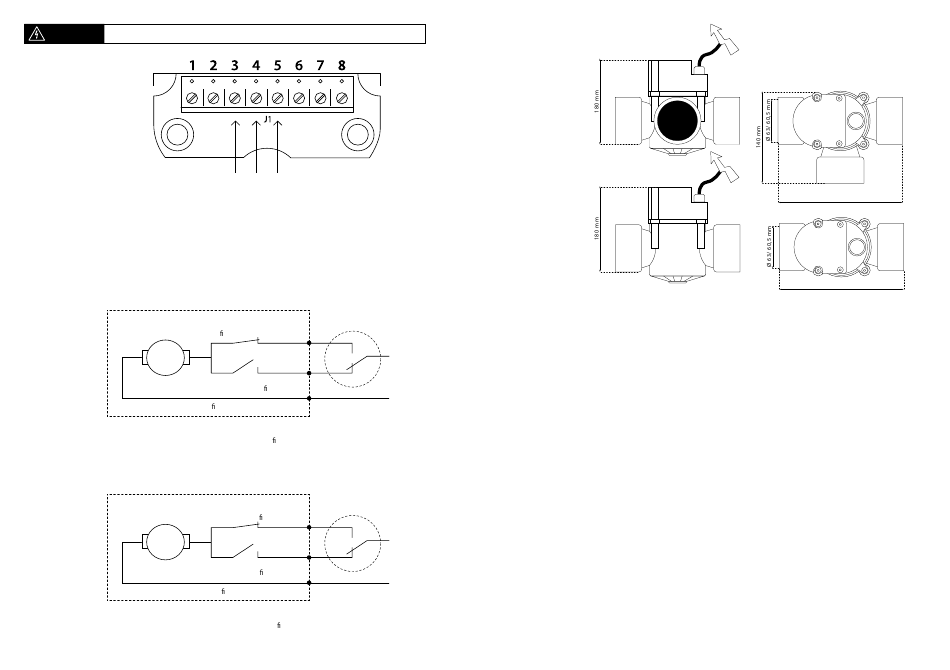

Figure 4
Schéma de câblage
Borne à vis
Affectation des bornes:
1: Câble moteur bleu
2: Câble moteur brun
3: N tension de réseau 240 V CA
4: Ouvert; L tension de réseau 240CA
Figure 5
SCHÉMA ÉLECTRIQUE ROBINET À 2 VOIES
Câblage interne
Robinet ouvert (le contacteur de n de course du robinet est ouvert)
5, fermé; L tension de réseau 240 CA
4; ouvert; L tension de réseau 240 CA
3, N; tension de réseau 240 CA
SCHÉMA ÉLECTRIQUE ROBINET À 3 VOIES
Câblage interne
Robinet A => B est ouvert (le contacteur de n de course du robinet A => B est ouvert)
5; A => C ouvert; L tension de réseau 240 CA
4; A => B ouvert; L tension de réseau 240 CA
3, N; tension de réseau 240 CA
22
5: Fermé; L tension de réseau 240 CA
6: Branchement interne contacteur commun
7: Branchement interne contacteur ouvert
8: Branchement interne contacteur fermé
Robinet fermé contacteur
Borne à vis Commutateur
de n de course
5 fermer
4
Robinet ouvert ouvrir
contacteur de n course
3
Lorsque le robinet entre en contact avec
le contacteur de n course (robinet ouvert
ou robinet fermé), le moteur s'arrête automatiquement
Borne à vis
Robinet A => C ouvert
Commutateur
contacteur de n de course
5
A => C ouvert
4
A => B ouvert
Robinet A => B ouvert
contacteur de n de course
3
Lorsque le robinet entre en contact avec le
contacteur de n course (robinet A=>B ouvert ou robinet
A=>C ouvert), le moteur s'arrête automatiquement
Figure 6
Dimensions
Gamme de robinets 'autonomes' automatiques Xclear :
❏ Robinet cylindrique à 2 voies Entraînement 24 volts
❏ Robinet cylindrique à 2 voies Entraînement 240 volts
❏ Robinet cylindrique à 3 voies Entraînement 24 volts
L tension de réseau
❏ Robinet cylindrique à 3 voies Entraînement 240 volts
❏ Robinet cylindrique à 3 voies Entraînement 240 volts 'solar'
Avant d'installer cet appareil, lire attentivement cette notice d'utilisation.
N tension de réseau
Les robinets automatiques Xclear sont conçus pour répondre aux besoins des équipements contemporains avancés de conduite d'eau. Un entraînement
automatique des robinets dans votre tuyauterie autorise une automatisation polyvalente et garantit simultanément un agencement simple. Les robinets
automatiques fonctionnent avec tout pilotage par contacteur et sont disponibles en 240V et 24V.
Le robinet à 3 voies "solar" est idéal pour les panneaux solaires car l'obturation du robinet n'est pas totale. Par conséquent, il y a toujours une légère circulation
souhaitée dans la conduite et les panneaux solaires.
AVERTISSEMENT ! POUR VOTRE SÉCURITÉ
Ce produit doit être monté et entretenu par du personnel compétent. Une installation et/ou une commande incorrecte peut déboucher sur un danger
électrique intempestif pouvant causer des dommages matériels, des lésions corporelles graves voire la mort. Une installation et/ou une commande incorrecte
invalide la garantie. Cette notice comporte des informations importantes sur l'installation, le fonctionnement et l'utilisation en toute sécurité de ce produit.
L tension de réseau
Ces informations doivent être remises au propriétaire ou à l'exploitant de cet appareil.
Sécurité
• En cas de branchement permanent au réseau électrique, il faut satisfaire aux prescriptions du distributeur d' é lectricité. En cas de doute concernant
N tension de réseau
le branchement, consulter un installateur agréé ou le distributeur d' é lectricité. Toujours utiliser une mise à la terre (max 30 mA).
• Toujours débrancher le câblage électrique avant de procéder à des travaux d' e ntretien ou de réparation sur l'appareil. Ne jamais débrancher le
câblage électrique avec les pieds dans une flaque d' e au ou les mains mouillées.
• Cet appareil n' e st pas conçu pour être utilisé par des personnes (y compris des enfants) aux capacités corporelles, sensorielles ou mentales
amoindries, ou ne disposant pas de l' e xpérience ou des connaissances requises, sauf si elles sont sous la supervision ou reçoivent des instructions
concernant l'utilisation de l'appareil d'une personne responsable de leur sécurité.
190 mm
190 mm
190 mm
190 mm
23
