Xclear automatyczny niezależny zawór

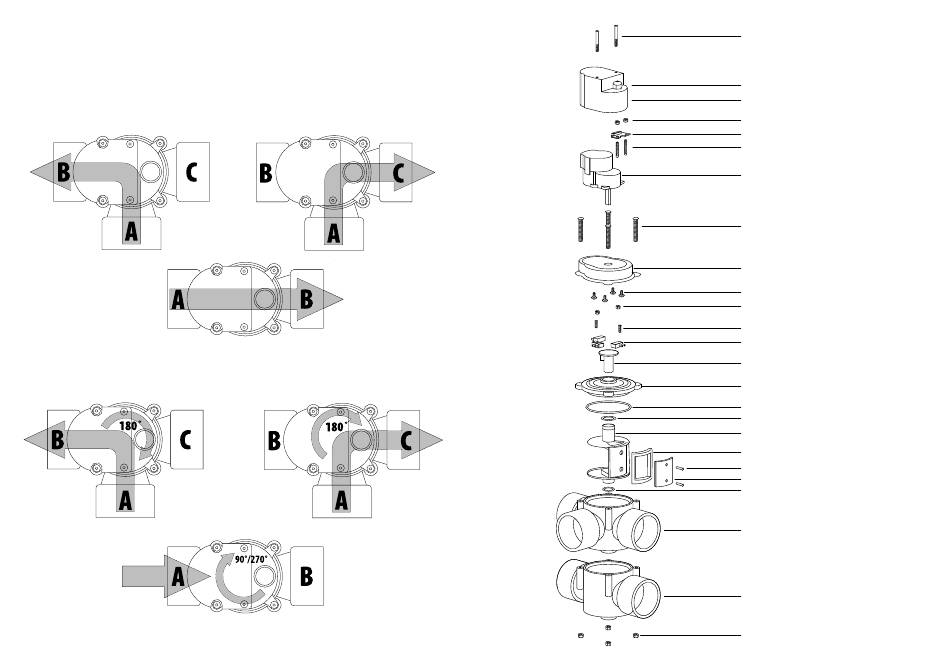

Rysunek 1
Rysunek 2
92
Rysunek 3
PL A Śruba imbusowa M4 (2 sztuki)
B Przelotka
C Pokrywa górna
D Nakrętka
E Płytka drukowana ze złączami
F Śruba dwustronna do mocowania płytki
G Silnik + przekładnia
H Śruba M5 x 40 (4 sztuki)
I Element montażowy silnika
J Śruba z łbem wypukłym
K Nakrętka (2 sztuki)
L Śruba do mocowania mikroprzełącznika (3 sztuki)
M Mikroprzełącznik (3 sztuki)
N Krzywka z tworzywa sztucznego
O Podstawa pod mikroprzełącznik
P Pierścień uszczelniający duży
Q Pierścień uszczelniający mały
R Uszczelnienie wirnika cylindra
S Uszczelka zamykająca
T Śruba krzyżakowa (2 sztuki)
U Element mocujący uszczelkę zamykającą
V Pierścień uszczelniający mały
W Obudowa zaworu 3-drożnego
W Obudowa zaworu 2-drożnego
X Nakrętka M5 (4 sztuki)
