xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 30

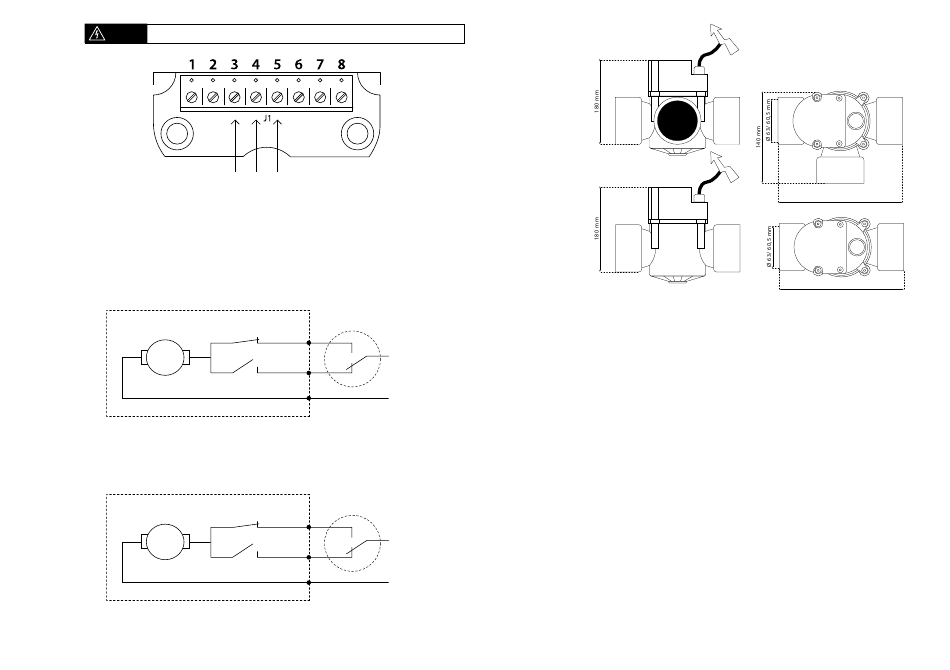

Tegning 4
ADVARSEL Fare for elektrisk støt. Fjern strømtilkoplingen før vedlikehold/reparasjonservicing
Koplingsdiagram
Skrueterminal
Skrueterminalpinner:
1: Motorkabel blå
2: Motorkabel brun
3: N nettspenning 240V AC
4: Åpne ; L nettspenning 240 AC
Tegning 5
ELEKTRISK DIAGRAM 2-VEISVENTIL
Innvendig ledningsnett
Ventilen er åpen (ventilens åpne endepunktbryter er åpen)
5; steng; L nettspenning 240 AC
4; åpen; L nettspenning 240 AC
3; N; nettspenning 240 AC
ELEKTRISK DIAGRAM 3-VEISVENTIL
Innvendig ledningsnett
Ventil A=>B er åpen (ventil A=>B åpen endepunktbryter er åpen)
5; A=>C åpen; L nettspenning 240 AC
4; A=>B åpen; L nettspenning 240 AC
3; N; nettspenning 240 AC
58
5: Steng; L nettspenning 240 AC
6: Intern tilkoplingsbryter - alminnelig
7: Intern tilkoplingsbryter - åpen
8: Intern tilkoplingsbryter - steng
Double throw-
Ventil stengt - Skrueterminal
bryter
endepunktbryter
5 Steng
L nettspenning
4
Ventil åpen Åpen
endepunktbryter
3
N nettspenning
Når ventilen når endepunktbryteren
(ventilen er åpen eller ventilen er stengt)
vil motoren automatisk stoppe.
Skrueterminal Double throw-
Ventil A=>C åpen
bryter
endepunktbryter
5
A=>C åpen
L nettspenning
4
A=>B åpen
Ventil A=>B åpen
endepunktbryter
3
N nettspenning
Når ventilen når endepunktbryteren
(ventil A=>B er åpen eller ventil A=>C er åpen)
vil motoren automatisk stoppe.
Tegning 6
Dimensjoner
Xclear automatisk "stand alone" ventil Serie:
❏ 2-veis sylinderventil, 24 volt utløser
❏ 2-veis sylinderventil, 240 volt utløser
❏ 3-veis sylinderventil, 24 volt utløser
❏ 3-veis sylinderventil, 240 volt utløser
❏ 3-veis sylinderventil, 240 volt "solar"
Les nøye gjennom disse instruksjonene for bruk før utstyret installeres.
Xclear automatiske ventiler er konstruert for å innfri kravene til dagens avanserte vannledningsutstyr. Den automatiske utløsningen av ventilene i
rørsystemet sørger for fleksibel automatisering samtidig som det gir enkelt oppsett. Den automatiske ventilen virker med enhver bryterkontroller og
er tilgjengelig med 240V og 24V.
"Solar" 3-veis ventil er spesielt egnet til solpaneler fordi ventilen ikke stenger slik at den er 100 % tett. Derved er det alltid en svak sirkulasjon i
solpanelenes ledninger.
ADVARSEL! FOR DIN EGEN SIKKERHET
Dette produktet må installeres og etterses av autorisert installatør. Feil installasjon og/eller drift kan føre til elektriske faresituasjoner som kan føre
til alvorlig personskade eller død og/eller skade på eiendom. Ved feil montasje og/eller drift vil garantien ikke gjelde. Denne manualen inneholder
viktig informasjon med hensyn til installasjon, drift og trygg bruk av dette produktet. Denne informasjonen må overleveres eieren eller brukeren av
utstyret.
Sikkerhet
• Følg alltid det lokale elektrisitetsverkets regler for permanent tilkobling av elektrisk utstyr til strømnettet. Hvis det er noen tvil om tilkoblingen, snakk
med en autorisert elektriker/installatør eller elektrisitetsverket. Benytt alltid en elektrisk ledning med jording og sikring/kretsbryter (maks 30 mA).
• Trekk alltid støpslet ut av den elektriske kontakten før det foretas vedlikeholds- eller servicearbeider på enheten. Trekk aldri ut den elektriske
ledningen når du står i vann eller hvis hendene dine er fuktige.
• Dette utstyret er ikke ment brukt av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller med manglende erfaring
190 mm
190 mm
190 mm
190 mm
59
